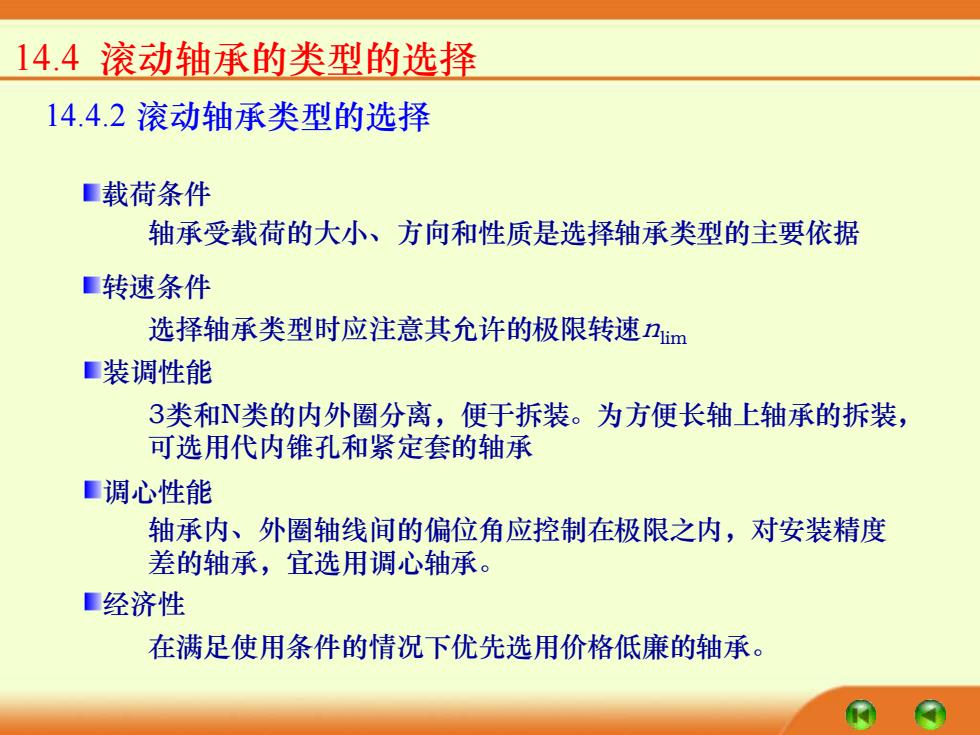

14.4滚动轴承的类型的选择 14.4.2滚动轴承类型的选择 ■载荷条件 轴承受载荷的大小、方向和性质是选择轴承类型的主要依据 ■转速条件 选择轴承类型时应注意其允许的极限转速nim ■装调性能 3类和N类的内外圈分离，便于拆装。为方便长轴上轴承的拆装， 可选用代内锥孔和紧定套的轴承 ■调心性能 轴承内、外圈轴线间的偏位角应控制在极限之内，对安装精度 差的轴承，宜选用调心轴承。 ■经济性 在满足使用条件的情况下优先选用价格低廉的轴承
14.4 滚动轴承的类型的选择 14.4.2 滚动轴承类型的选择 载荷条件 转速条件 装调性能 调心性能 经济性 轴承受载荷的大小、方向和性质是选择轴承类型的主要依据 选择轴承类型时应注意其允许的极限转速nlim 3类和N类的内外圈分离，便于拆装。为方便长轴上轴承的拆装， 可选用代内锥孔和紧定套的轴承 轴承内、外圈轴线间的偏位角应控制在极限之内，对安装精度 差的轴承，宜选用调心轴承。 在满足使用条件的情况下优先选用价格低廉的轴承

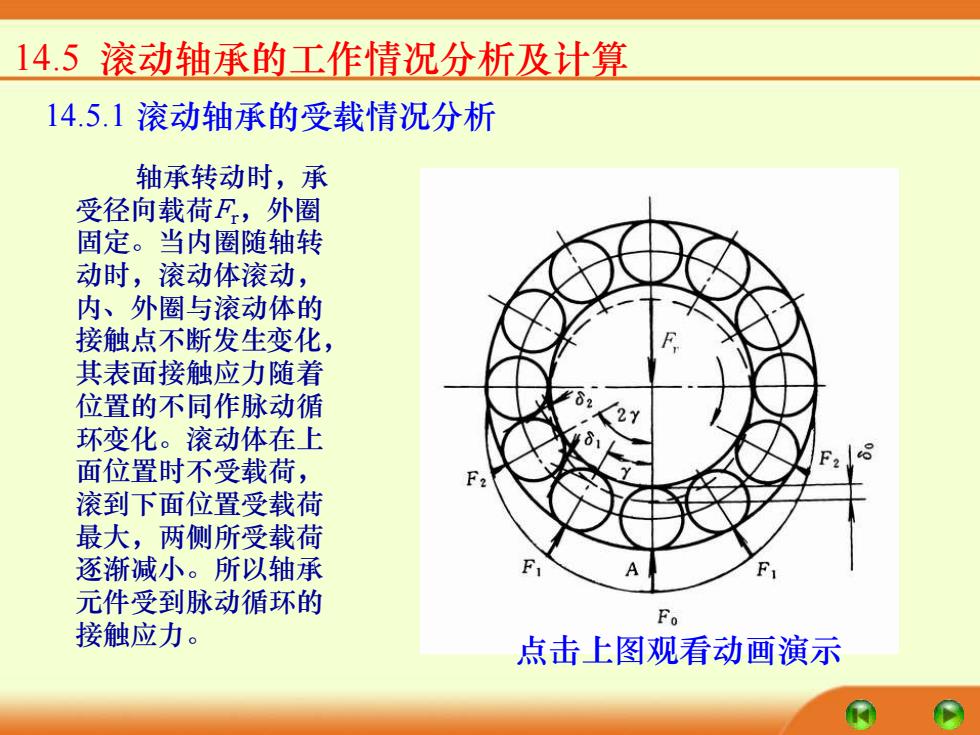

14.5滚动轴承的工作情况分析及计算 14.5.1滚动轴承的受载情况分析 轴承转动时，承 受径向载荷F,外圈 固定。当内圈随轴转 动时，滚动体滚动， 内、外圈与滚动体的 接触点不断发生变化， 其表面接触应力随着 位置的不同作脉动循 环变化。滚动体在上 面位置时不受载荷， 滚到下面位置受载荷 最大，两侧所受载荷 逐渐减小。所以轴承 y 元件受到脉动循环的 Fo 接触应力。 点击上图观看动画演示
14.5 滚动轴承的工作情况分析及计算 14.5.1 滚动轴承的受载情况分析 轴承转动时，承 受径向载荷Fr，外圈 固定。当内圈随轴转 动时，滚动体滚动， 内、外圈与滚动体的 接触点不断发生变化， 其表面接触应力随着 位置的不同作脉动循 环变化。滚动体在上 面位置时不受载荷， 滚到下面位置受载荷 最大，两侧所受载荷 逐渐减小。所以轴承 元件受到脉动循环的 接触应力。 点击上图观看动画演示

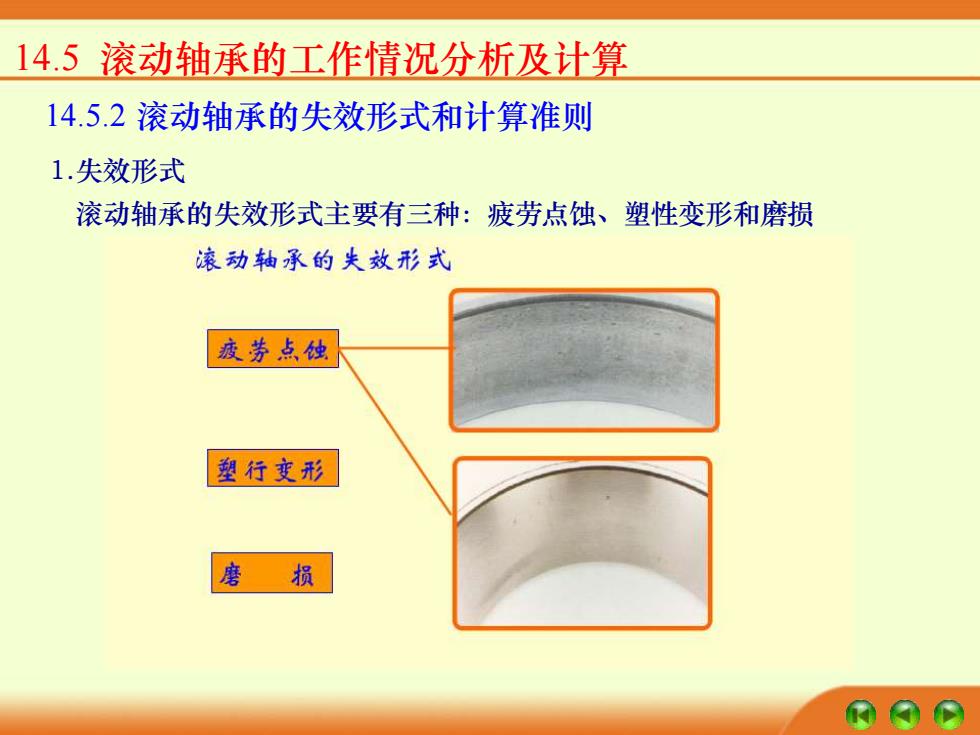

14.5滚动轴承的工作情况分析及计算 14.5.2滚动轴承的失效形式和计算准则 1.失效形式 滚动轴承的失效形式主要有三种：疲劳点蚀、塑性变形和磨损 滚动轴承的失效形式 疲券点蚀 塑行变形 损
14.5 滚动轴承的工作情况分析及计算 14.5.2 滚动轴承的失效形式和计算准则 1.失效形式 滚动轴承的失效形式主要有三种：疲劳点蚀、塑性变形和磨损

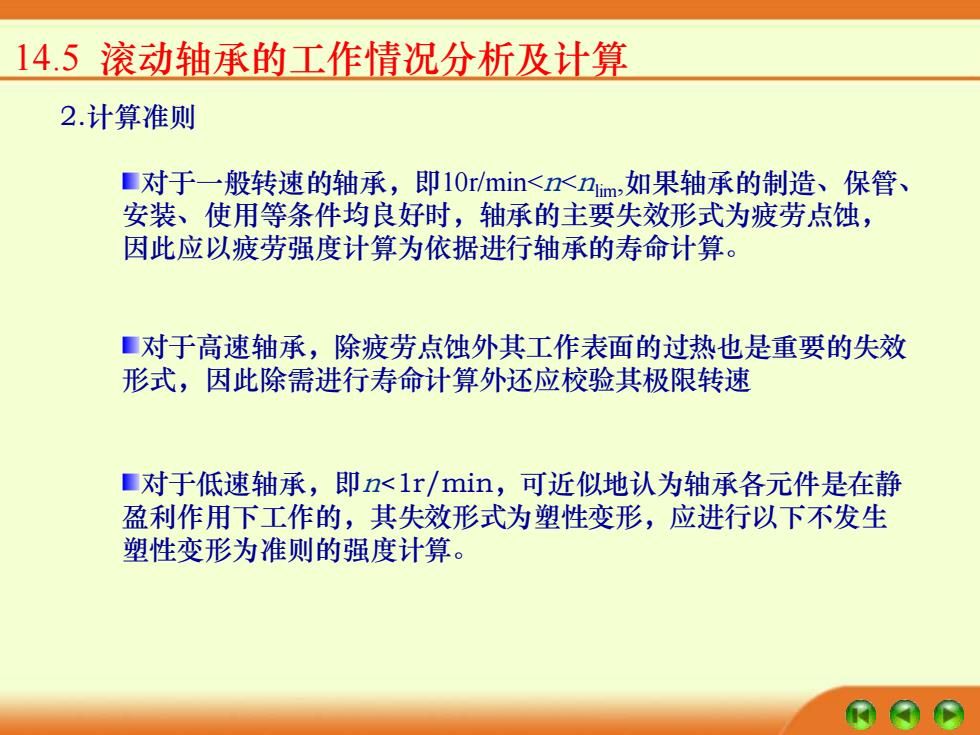

14.5滚动轴承的工作情况分析及计算 2.计算准则 ■对于一般转速的轴承，即10r/min<<nm,如果轴承的制造、保管、 安装、使用等条件均良好时，轴承的主要失效形式为疲劳点蚀， 因此应以疲劳强度计算为依据进行轴承的寿命计算。 ■对于高速轴承，除疲劳点蚀外其工作表面的过热也是重要的失效 形式，因此除需进行寿命计算外还应校验其极限转速 ■对于低速轴承，即n<1r/min,可近似地认为轴承各元件是在静 盈利作用下工作的，其失效形式为塑性变形，应进行以下不发生 塑性变形为准则的强度计算
2.计算准则 14.5 滚动轴承的工作情况分析及计算 对于一般转速的轴承，即10r/min<n<nlim,如果轴承的制造、保管、 安装、使用等条件均良好时，轴承的主要失效形式为疲劳点蚀， 因此应以疲劳强度计算为依据进行轴承的寿命计算。 对于高速轴承，除疲劳点蚀外其工作表面的过热也是重要的失效 形式，因此除需进行寿命计算外还应校验其极限转速 对于低速轴承，即n<1r/min，可近似地认为轴承各元件是在静 盈利作用下工作的，其失效形式为塑性变形，应进行以下不发生 塑性变形为准则的强度计算

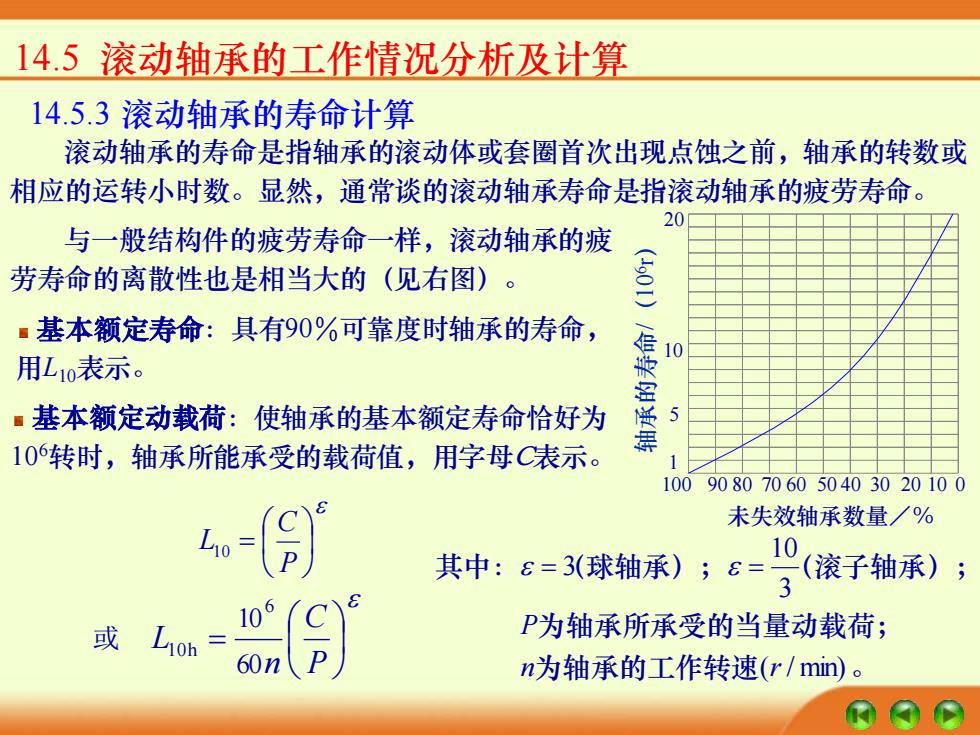

14.5滚动轴承的工作情况分析及计算 14.5.3滚动轴承的寿命计算 滚动轴承的寿命是指轴承的滚动体或套圈首次出现点蚀之前，轴承的转数或 相应的运转小时数。显然，通常谈的滚动轴承寿命是指滚动轴承的疲劳寿命。 20 与一般结构件的疲劳寿命一样，滚动轴承的疲 劳寿命的离散性也是相当大的（见右图）。 ■基本额定寿命：具有90%可靠度时轴承的寿命， 10 用L10表示。 超 ■基本额定动载荷：使轴承的基本额定寿命恰好为 10转时，轴承所能承受的载荷值，用字母C表示。 1009080706050403020100 未失效轴承数量/% 3(滚子轴承)； 1 其中：8=3（球轴承）；6= 106 或 P为轴承所承受的当量动载荷； n为轴承的工作转速(r/min)
14.5 滚动轴承的工作情况分析及计算 14.5.3 滚动轴承的寿命计算 滚动轴承的寿命是指轴承的滚动体或套圈首次出现点蚀之前，轴承的转数或 相应的运转小时数。显然，通常谈的滚动轴承寿命是指滚动轴承的疲劳寿命。 与一般结构件的疲劳寿命一样，滚动轴承的疲 劳寿命的离散性也是相当大的（见右图）。 基本额定寿命：具有90％可靠度时轴承的寿命， 用L10表示。 基本额定动载荷：使轴承的基本额定寿命恰好为 106转时，轴承所能承受的载荷值，用字母C表示。 为轴承的工作转速 。 为轴承所承受的当量动载荷； 其中： （球轴承）； （滚子轴承）； ( / min) 3 10 3 n r P = = 100 90 80 70 60 50 40 30 20 10 0 1 5 10 20 未失效轴承数量／% 轴承的寿命 /（10 6 r ） = P C L10 或 = P C n L 60 106 10h
