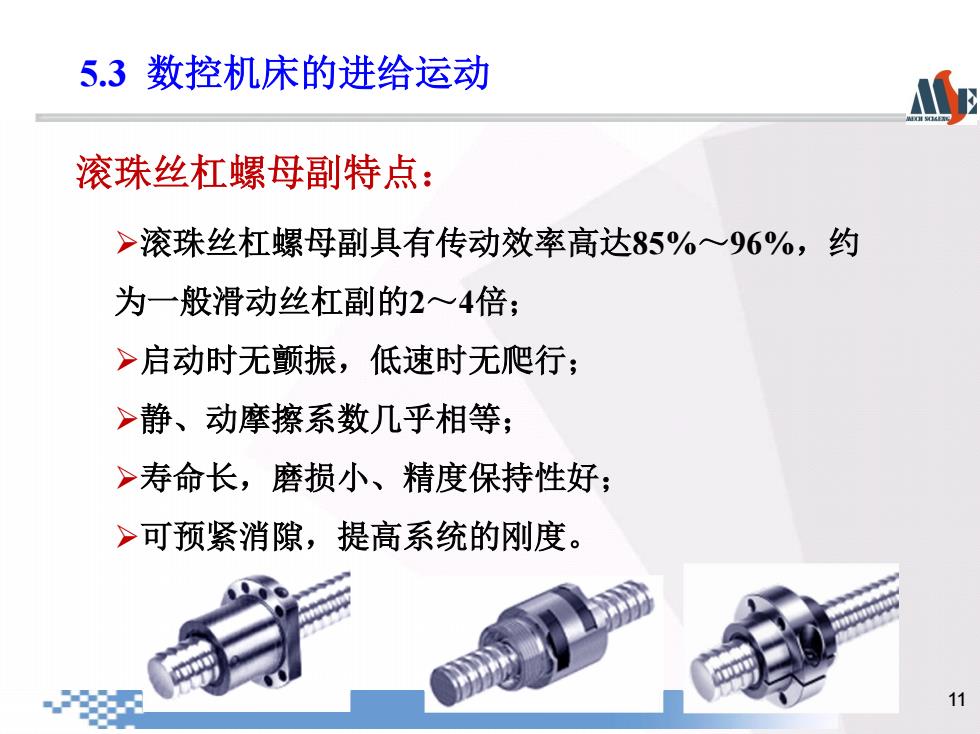

5.3数控机床的进给运动 滚珠丝杠螺母副特点： >滚珠丝杠螺母副具有传动效率高达85%96%，约 为一般滑动丝杠副的2~4倍； >启动时无颤振，低速时无爬行； >静、动摩擦系数几乎相等； >寿命长，磨损小、精度保持性好； >可预紧消隙，提高系统的刚度。 11
11 滚珠丝杠螺母副具有传动效率高达85%～96%，约 为一般滑动丝杠副的2～4倍； 启动时无颤振，低速时无爬行； 静、动摩擦系数几乎相等； 寿命长，磨损小、精度保持性好； 可预紧消隙，提高系统的刚度。 滚珠丝杠螺母副特点： 5.3 数控机床的进给运动

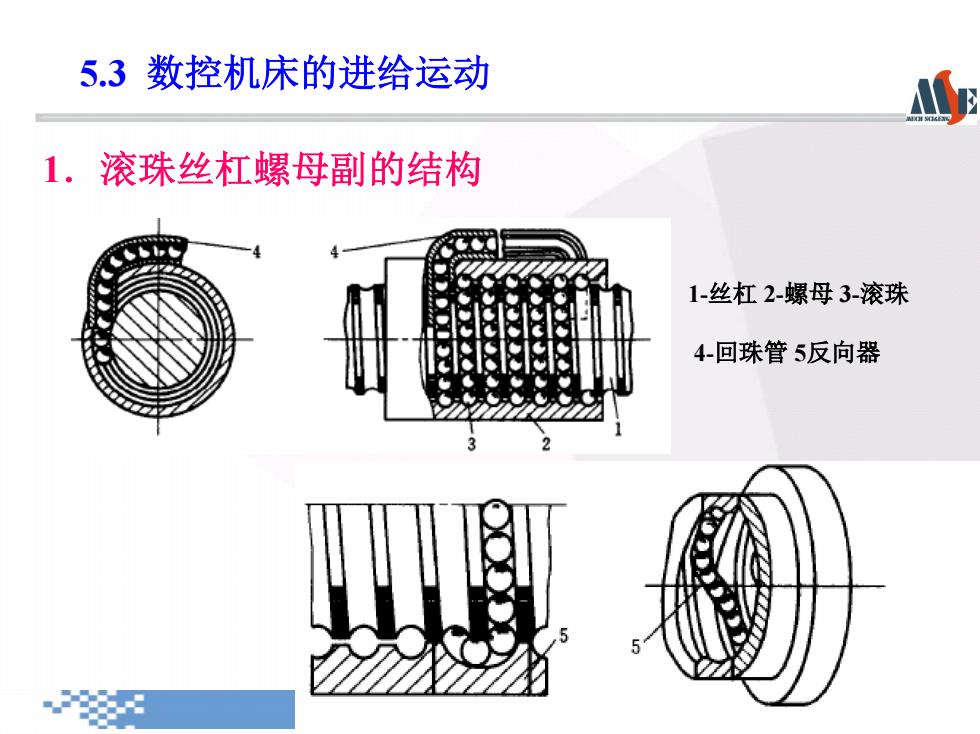

5.3数控机床的进给运动 1.滚珠丝杠螺母副的结构 1-丝杠2-螺母3-滚珠 4-回珠管5反向器
12 1．滚珠丝杠螺母副的结构 1-丝杠 2-螺母 3-滚珠 4-回珠管 5反向器 5.3 数控机床的进给运动

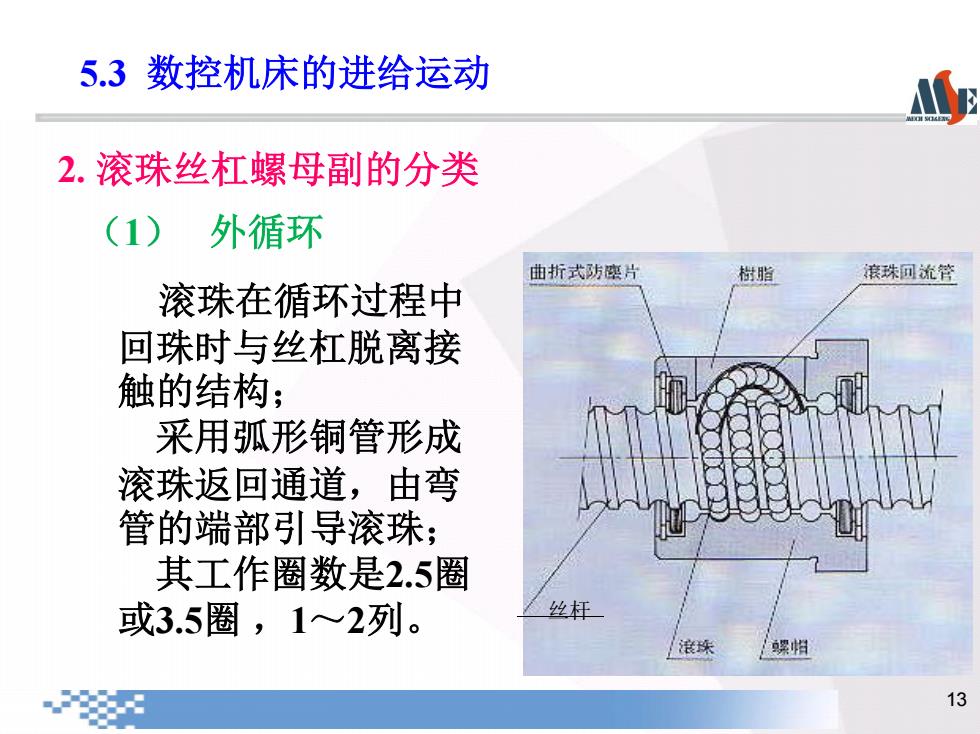

5.3数控机床的进给运动 2.滚珠丝杠螺母副的分类 (1)外循环 曲折式防婆 粉脂 滚珠可途管 滚珠在循环过程中 回珠时与丝杠脱离接 触的结构； 采用弧形铜管形成 滚珠返回通道，由弯 管的端部引导滚珠； 其工作圈数是2.5圈 或3.5圈，1~2列。 丝杆 13
13 滚珠在循环过程中 回珠时与丝杠脱离接 触的结构 ； 采用弧形铜管形成 滚珠返回通道 ，由弯 管的端部引导滚珠 ； 其工作圈数是2.5 圈 或3.5 圈 ， 1 ～ 2 列 。 2. 滚珠丝杠螺母副的分类 （1） 外循环 丝杆 5.3 数控机床的进给运动

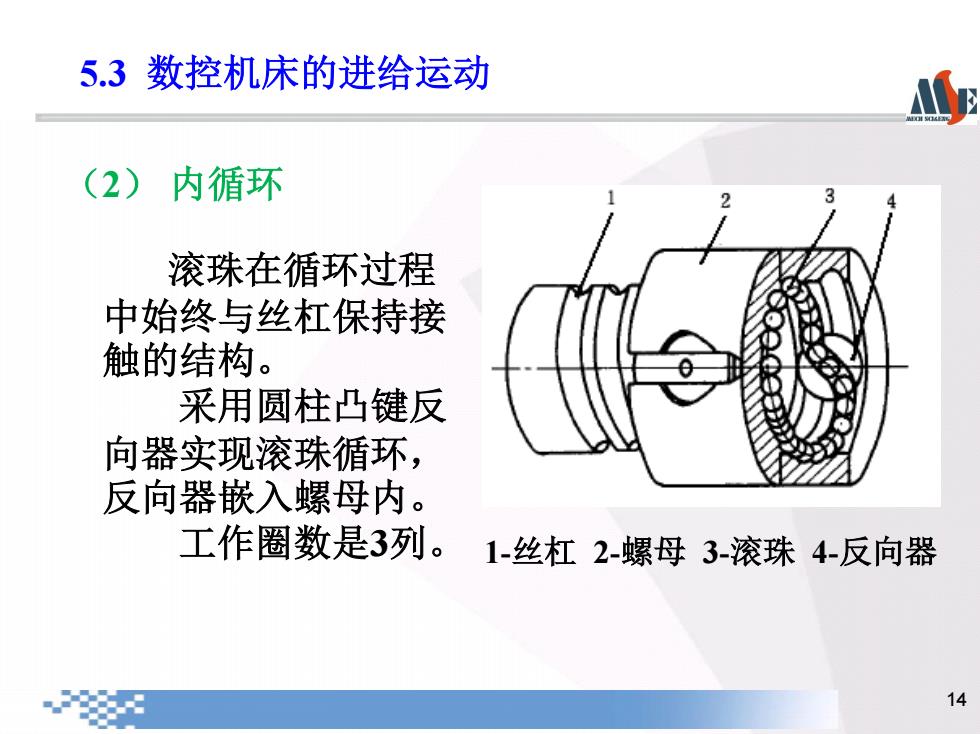

5.3数控机床的进给运动 (2)内循环 滚珠在循环过程 中始终与丝杠保持接 触的结构。 采用圆柱凸键反 向器实现滚珠循环， 反向器嵌入螺母内。 工作圈数是3列 。1丝杠2-螺母3-滚珠4-反向器 14
14 （2） 内循环 1-丝杠 2-螺母 3-滚珠 4-反向器 滚珠在循环过程 中始终与丝杠保持接 触的结构。 采用圆柱凸键反 向器实现滚珠循环， 反向器嵌入螺母内。 工作圈数是3列。 5.3 数控机床的进给运动

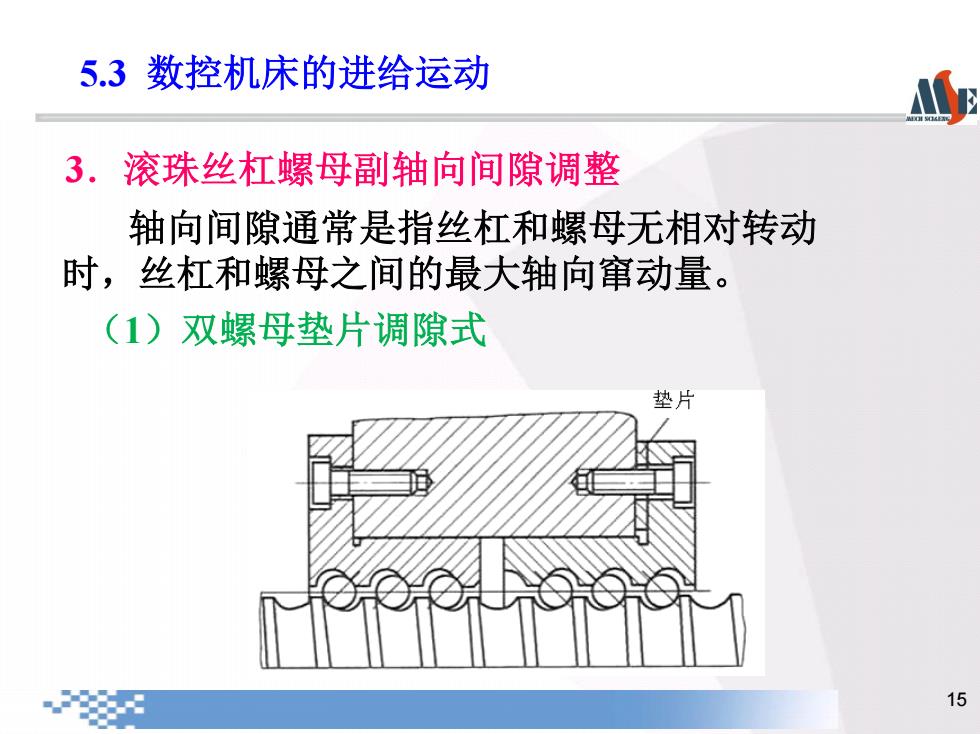

5.3数控机床的进给运动 3.滚珠丝杠螺母副轴向间隙调整 轴向间隙通常是指丝杠和螺母无相对转动 时，丝杠和螺母之间的最大轴向窜动量。 (1)双螺母垫片调隙式 垫片 15
15 3．滚珠丝杠螺母副轴向间隙调整 轴向间隙通常是指丝杠和螺母无相对转动 时，丝杠和螺母之间的最大轴向窜动量。 （1）双螺母垫片调隙式 5.3 数控机床的进给运动
