第3章计算机数控装置 3.1概述 3.2CNC装置的硬件结构 3.3CNC装置的软件结构 3.4典型数控功能原理及实现 3.5国内外典型CNC系统简介 1
1 第3章 计算机数控装置 3.1 概述 3.2 CNC装置的硬件结构 3.3 CNC装置的软件结构 3.4 典型数控功能原理及实现 3.5 国内外典型CNC系统简介
3.3CNC系统的软件结构 数控系统功能界面的几种划分： 序 输 预处理 插补运算 位置控制 速度控制 何服电机 软件 硬件 位置检测 硬件 软件 件 硬件 软件 硬件 白 软件 软件和硬件的功能界面 2
2 4.3 CNC系统的软件 数控系统功能界面的几种划分： 输 入 预处理 位置检测 插补运算 位置控制 速度控制 伺服电机 程序 硬件 硬件 硬件 硬件 硬 件 软件 软件 软件 软件 软件和硬件的功能界面 Ⅰ Ⅱ Ⅲ Ⅳ 3.3 CNC系统的软件结构
3.3CNC系统的软件结构 刀补缓冲区 运行缓冲区 位置反馈 加工程序 译 码 刀补处理 速度预处理 插补处理 位控处理 伺服驱动 PLC控制 译码缓冲区 插补缓冲区 3
3 4.3 CNC系统的软件 加工程 序 译 码 译码缓冲区 刀补处理 刀补缓冲区 速度预处理 插补缓冲区 插补处理 运行缓冲区 位控处理 伺服驱动 位置反馈 PLC控制 3.3 CNC系统的软件结构

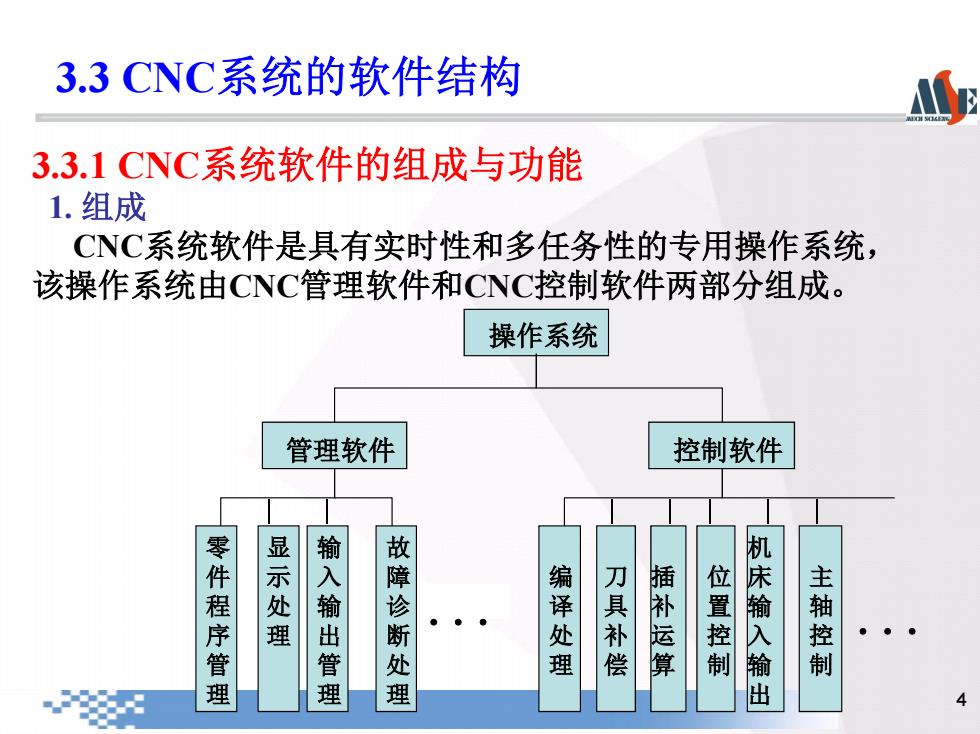

3.3CNC系统的软件结构 3.3.1CNC系统软件的组成与功能 1.组成 CNC系统软件是具有实时性和多任务性的专用操作系统， 该操作系统由CNC管理软件和CNC控制软件两部分组成。 操作系统 管理软件 控制软件 故 件程序管理 显示处理 入输出管理 诊断处理 编译处理 刀具补偿 插补运算 位置控制 机床输入输出 主轴 控制 ●
4 4.3 CNC系统的软件 3.3.1 CNC系统软件的组成与功能 1. 组成 CNC系统软件是具有实时性和多任务性的专用操作系统， 该操作系统由CNC管理软件和CNC控制软件两部分组成。 操作系统 管理软件 控制软件 零 件 程 序 管 理 显 示 处 理 输 入 输 出 管 理 机 床 输 入 输 出 位 置 控 制 故 障 诊 断 处 理 插 补 运 算 主 轴 控 制 编 译 处 理 刀 具 补 偿 . . 3.3 CNC系统的软件结构
3.3CNC系统的软件结构 2.功能 ◆位置控制 ◆插补运算 ◆状态显示 ◆PLC ◆故障诊断 ◆. 5
5 2. 功能 位置控制 插补运算 状态显示 PLC 故障诊断 . . 3.3 CNC系统的软件结构
