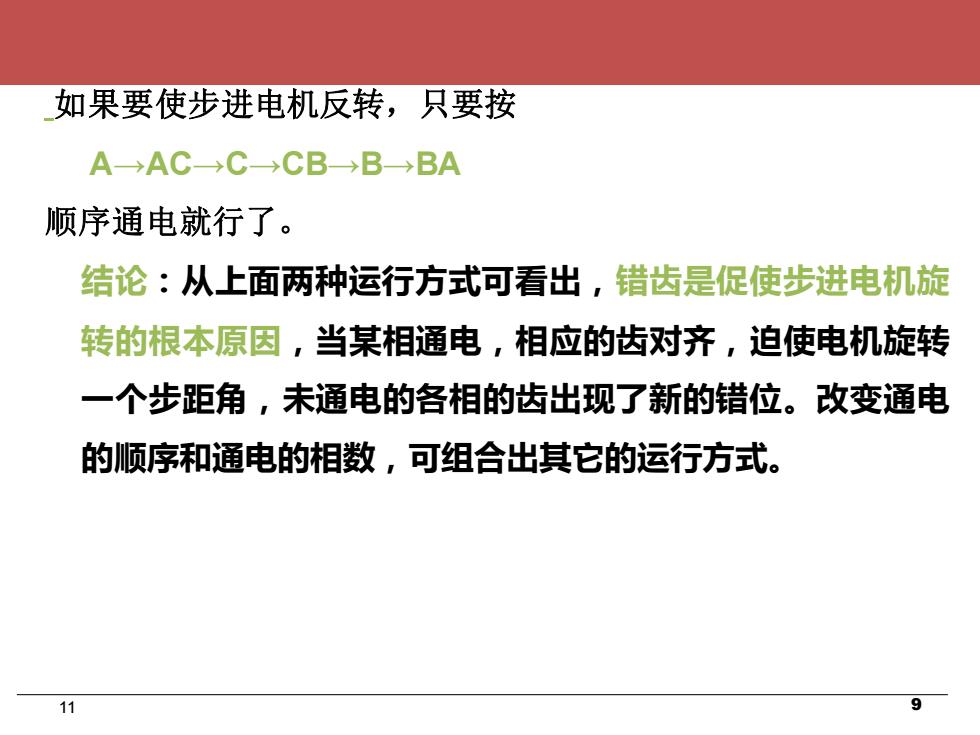

如果要使步进电机反转，只要按AACCCBBBA顺序通电就行了。结论：从上面两种运行方式可看出，错齿是促使步进电机旋转的根本原因，当某相通电，相应的齿对齐，迫使电机旋转一个步距角，未通电的各相的齿出现了新的错位。改变通电的顺序和通电的相数，可组合出其它的运行方式·11
11 9 如果要使步进电机反转，只要按 A→AC→C→CB→B→BA 顺序通电就行了。 结论：从上面两种运行方式可看出，错齿是促使步进电机旋 转的根本原因，当某相通电，相应的齿对齐，迫使电机旋转 一个步距角，未通电的各相的齿出现了新的错位。改变通电 的顺序和通电的相数，可组合出其它的运行方式

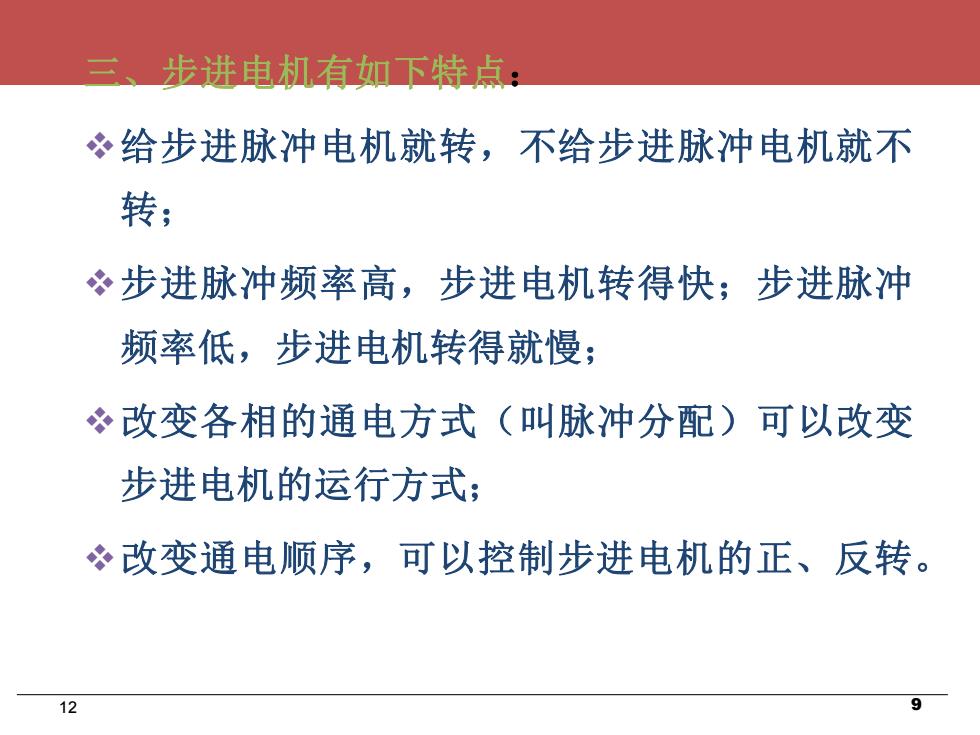

三、步进电机有如下特点心给步进脉冲电机就转，不给步进脉冲电机就不转；步进脉冲频率高，步进电机转得快；步进脉冲频率低，步进电机转得就慢；改变各相的通电方式（叫脉冲分配）可以改变步进电机的运行方式改变通电顺序，可以控制步进电机的正、反转。:12
12 9 三、步进电机有如下特点： ❖给步进脉冲电机就转，不给步进脉冲电机就不 转； ❖步进脉冲频率高，步进电机转得快；步进脉冲 频率低，步进电机转得就慢； ❖改变各相的通电方式（叫脉冲分配）可以改变 步进电机的运行方式； ❖改变通电顺序，可以控制步进电机的正、反转

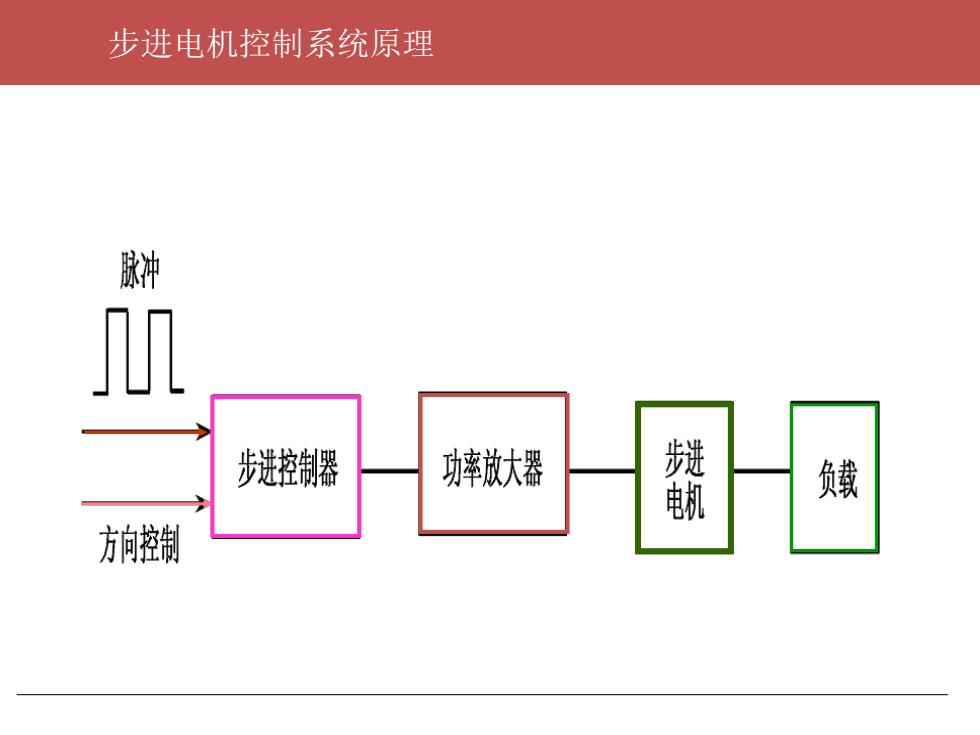

步进电机控制系统原理脉冲心蜓步进控制器功率放大器负载方向控制
步进电机控制系统原理

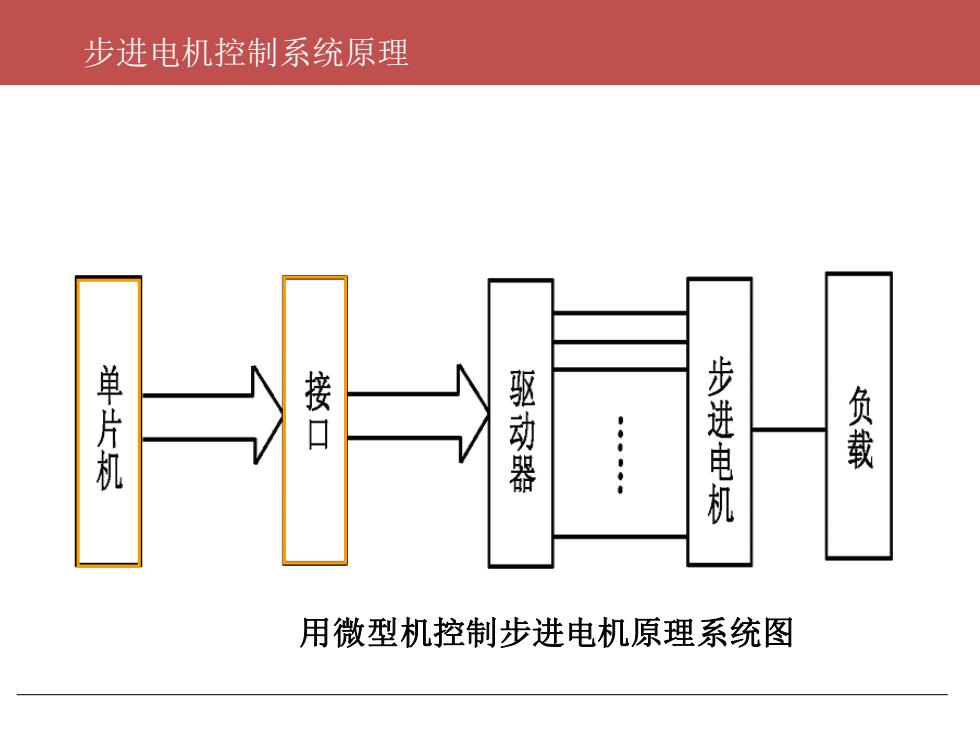

步进电机控制系统原理步进电机单片机驱动器接负载口用微型机控制步进电机原理系统图
步进电机控制系统原理 用微型机控制步进电机原理系统图

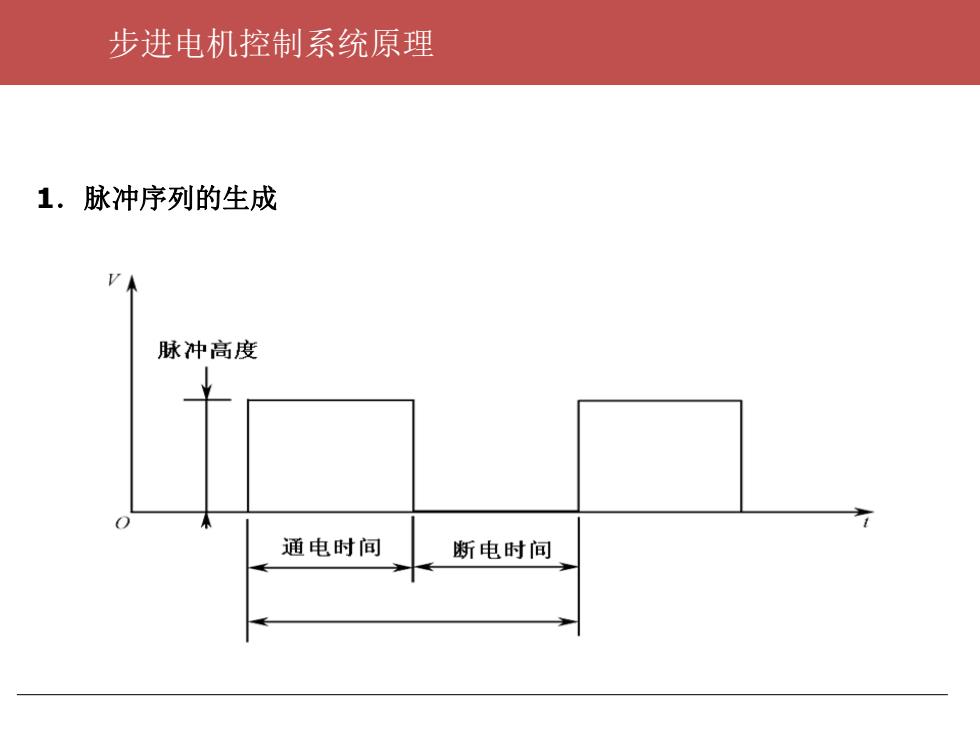

步进电机控制系统原理1．脉冲序列的生成脉冲高度O通电时间断电时间
步进电机控制系统原理 1．脉冲序列的生成
