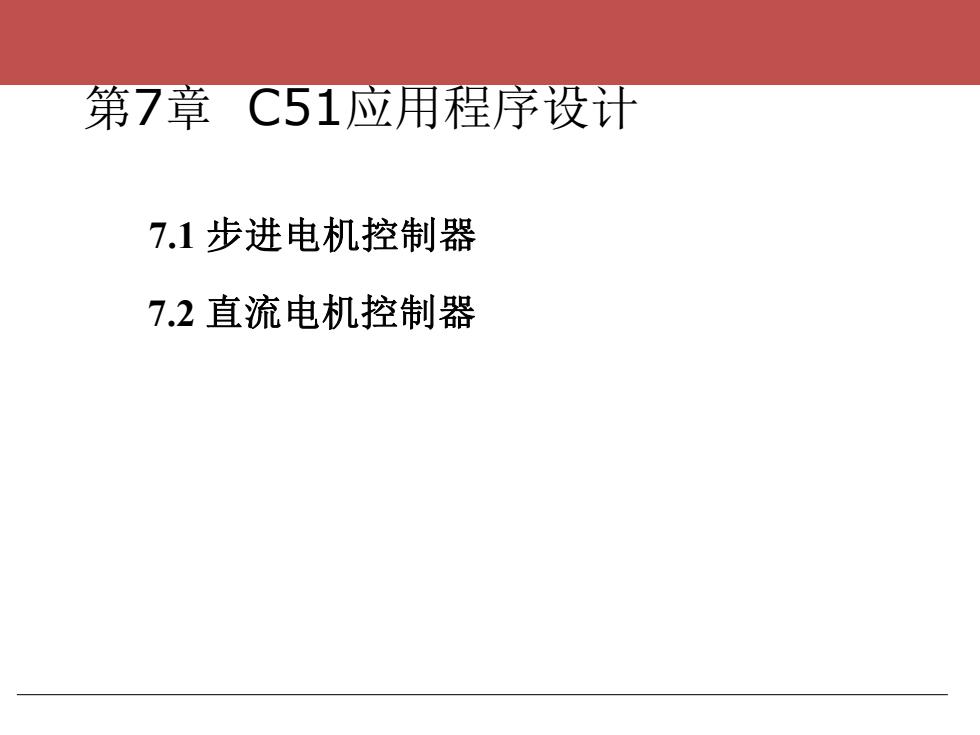

第7章C51应用程序设计7.1步进电机控制器7.2直流电机控制器
第7章 C51应用程序设计 7.1 步进电机控制器 7.2 直流电机控制器

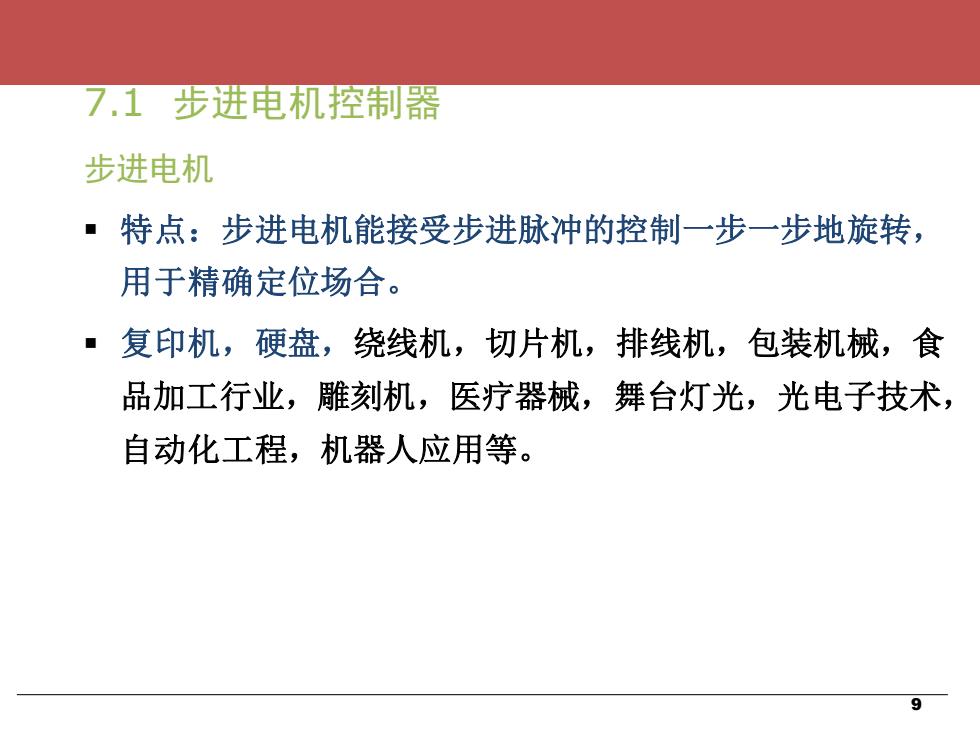

7.1步进电机控制器步进电机■特点：步进电机能接受步进脉冲的控制一步一步地旋转，用于精确定位场合。■复印机，硬盘，绕线机，切片机，排线机，包装机械，食品加工行业，雕刻机，医疗器械，舞台灯光，光电子技术，自动化工程，机器人应用等。?
9 7.1 步进电机控制器 步进电机 ▪ 特点：步进电机能接受步进脉冲的控制一步一步地旋转， 用于精确定位场合。 ▪ 复印机，硬盘，绕线机，切片机，排线机，包装机械，食 品加工行业，雕刻机，医疗器械，舞台灯光，光电子技术， 自动化工程，机器人应用等

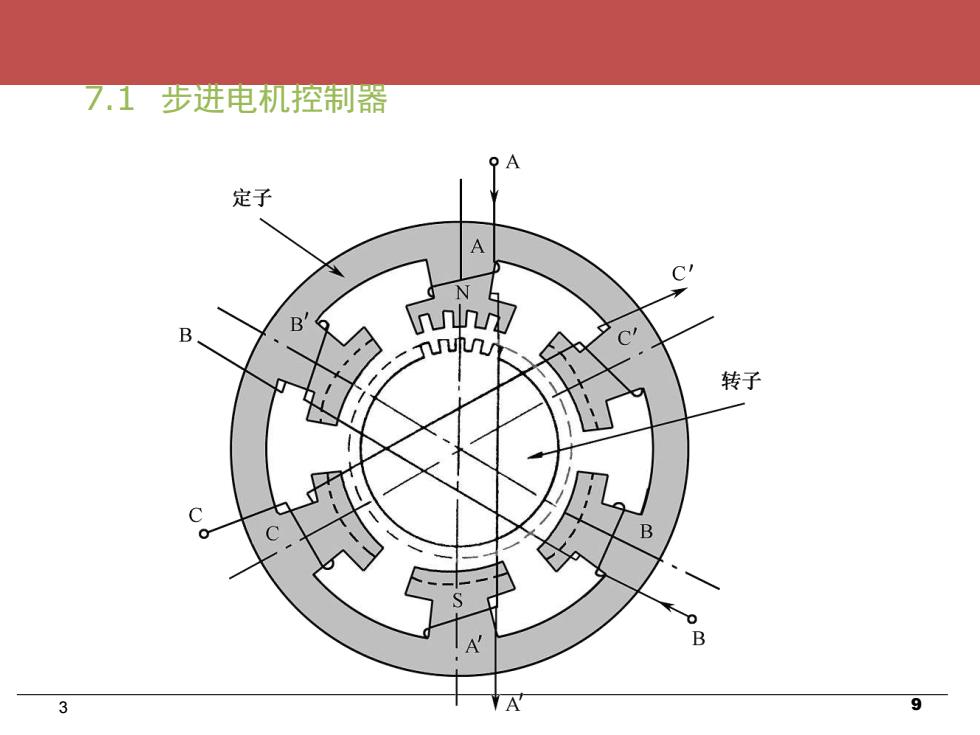

7.1步进电机控制器QA定子ANBB0TuUSy转子中L2BCS0BAA93
3 9 7.1 步进电机控制器

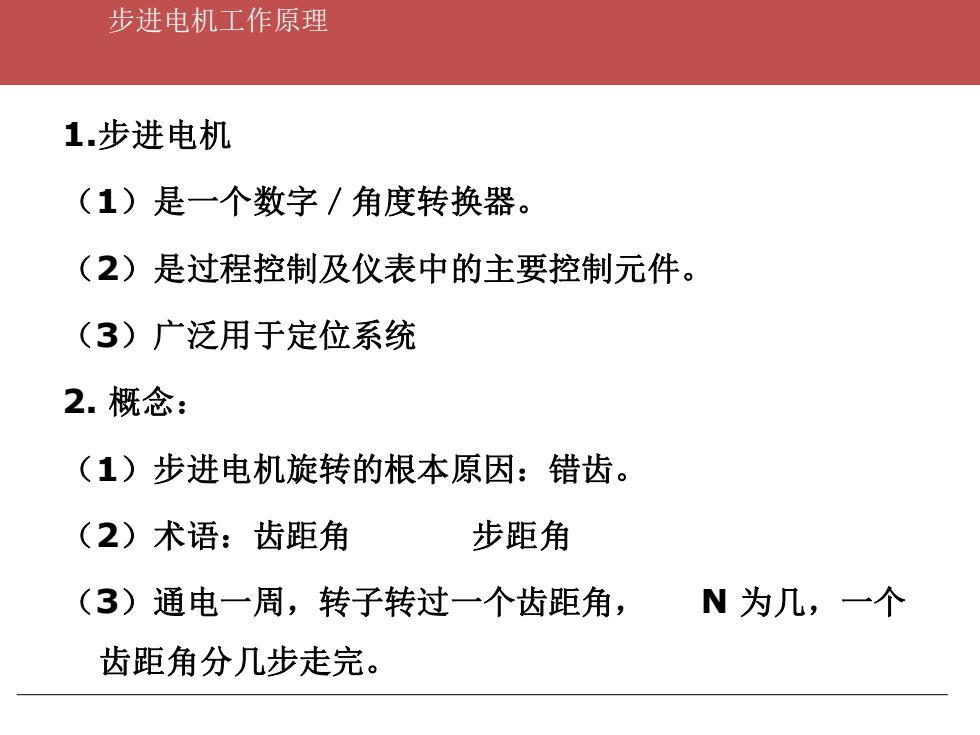

步进电机工作原理1.步进电机（1）是一个数字／角度转换器。（2）是过程控制及仪表中的主要控制元件。（3）广泛用于定位系统2.概念：（1）步进电机旋转的根本原因：错齿。步距角（2）术语：齿距角N为几，一个（3）通电一周，转子转过一个齿距角，齿距角分几步走完
步进电机工作原理 1.步进电机 （1）是一个数字／角度转换器。 （2）是过程控制及仪表中的主要控制元件。 （3）广泛用于定位系统 2. 概念： （1）步进电机旋转的根本原因：错齿。 （2）术语：齿距角 步距角 （3）通电一周，转子转过一个齿距角， N 为几，一个 齿距角分几步走完

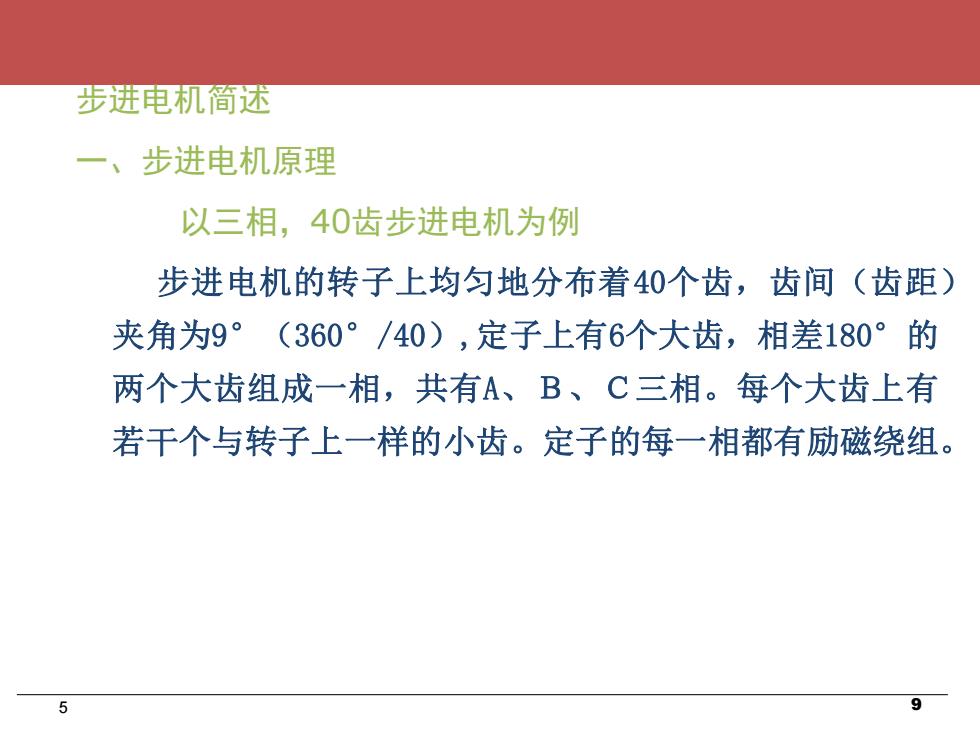

步进电机简述一、步进电机原理以三相，40齿步进电机为例步进电机的转子上均匀地分布着40个齿，齿间（齿距）夹角为9°（360°/40），定子上有6个大齿，相差180°的两个大齿组成一相，共有A、B、C三相。每个大齿上有若干个与转子上一样的小齿。定子的每一相都有励磁绕组。?5
5 9 步进电机简述 一、步进电机原理 以三相，40齿步进电机为例 步进电机的转子上均匀地分布着40个齿，齿间（齿距） 夹角为9°（360°/40）,定子上有6个大齿，相差180°的 两个大齿组成一相，共有A、Ｂ、Ｃ三相。每个大齿上有 若干个与转子上一样的小齿。定子的每一相都有励磁绕组
