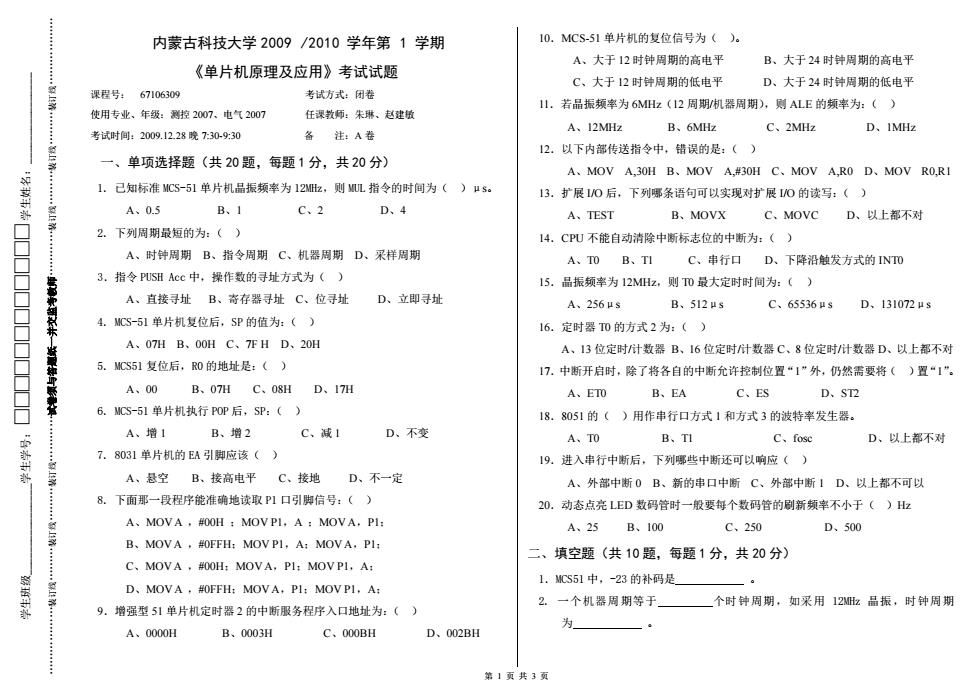

第 1 页 共 3 页 内蒙古科技大学 2009 /2010 学年第 1 学期 《单片机原理及应用》考试试题 课程号： 67106309 考试方式：闭卷 使用专业、年级：测控 2007、电气 2007 任课教师：朱琳、赵建敏 考试时间：2009.12.28 晚 7:30-9:30 备 注：A 卷 一、单项选择题（共 20 题，每题 1 分，共 20 分） 1. 已知标准 MCS-51 单片机晶振频率为 12MHz，则 MUL 指令的时间为（ ）μs。 A、0.5 B、1 C、2 D、4 2. 下列周期最短的为：（ ） A、时钟周期 B、指令周期 C、机器周期 D、采样周期 3．指令 PUSH Acc 中，操作数的寻址方式为（ ） A、直接寻址 B、寄存器寻址 C、位寻址 D、立即寻址 4. MCS-51 单片机复位后，SP 的值为：（ ） A、07H B、00H C、7F H D、20H 5. MCS51 复位后，R0 的地址是：（ ） A、00 B、07H C、08H D、17H 6. MCS-51 单片机执行 POP 后，SP：（ ） A、增 1 B、增 2 C、减 1 D、不变 7. 8031 单片机的 EA 引脚应该（ ） A、悬空 B、接高电平 C、接地 D、不一定 8. 下面那一段程序能准确地读取 P1 口引脚信号：（ ） A、MOV A ，#00H ；MOV P1，A ；MOV A，P1； B、MOV A ，#0FFH；MOV P1，A；MOV A，P1； C、MOV A ，#00H；MOV A，P1；MOV P1，A； D、MOV A ，#0FFH；MOV A，P1；MOV P1，A； 9．增强型 51 单片机定时器 2 的中断服务程序入口地址为：（ ） A、0000H B、0003H C、000BH D、002BH 10．MCS-51 单片机的复位信号为（ ）。 A、大于 12 时钟周期的高电平 B、大于 24 时钟周期的高电平 C、大于 12 时钟周期的低电平 D、大于 24 时钟周期的低电平 11．若晶振频率为 6MHz（12 周期/机器周期），则 ALE 的频率为：（ ） A、12MHz B、6MHz C、2MHz D、1MHz 12．以下内部传送指令中，错误的是：（ ） A、MOV A,30H B、MOV A,#30H C、MOV A,R0 D、MOV R0,R1 13．扩展 I/O 后，下列哪条语句可以实现对扩展 I/O 的读写：（ ） A、TEST B、MOVX C、MOVC D、以上都不对 14．CPU 不能自动清除中断标志位的中断为：（ ） A、T0 B、T1 C、串行口 D、下降沿触发方式的 INT0 15．晶振频率为 12MHz，则 T0 最大定时时间为：（ ） A、256μs B、512μs C、65536μs D、131072μs 16．定时器 T0 的方式 2 为：（ ） A、13 位定时/计数器 B、16 位定时/计数器 C、8 位定时/计数器 D、以上都不对 17．中断开启时，除了将各自的中断允许控制位置“1”外，仍然需要将（ ）置“1”。 A、ET0 B、EA C、ES D、ST2 18．8051 的（ ）用作串行口方式 1 和方式 3 的波特率发生器。 A、T0 B、T1 C、fosc D、以上都不对 19．进入串行中断后，下列哪些中断还可以响应（ ） A、外部中断 0 B、新的串口中断 C、外部中断 1 D、以上都不可以 20．动态点亮 LED 数码管时一般要每个数码管的刷新频率不小于（ ）Hz A、25 B、100 C、250 D、500 二、填空题（共 10 题，每题 1 分，共 20 分） 1．MCS51 中，-23 的补码是 。 2. 一个机器周期等于 个时钟周期，如采用 12MHz 晶振，时钟周期 为 。 学生班级_学生学号：□□□□□□□□□□□ □学生姓名：_ .装订线.装订线.装订线.试卷须与答题纸一并交监考教师.装订线.装订线.装订线
3.在访间外部存储器时，PO口作为，高8位地址使用LOOP:1中，除数放在中。运算后，商4．在除法运算中，被除数放在MOV@RO,A12·放在累加器中，而余数放在寄存器中。INCRO"和组成。5.数据指针DPTR是一个16位的专用寄存器，由INCDPTR::8.16．外部中断0服务程序入口地址为串行口中断服务程序入口地址是格2、以下指今执行后，PSW为：（每空1分，共4分）名的7.串口工作在方式3时，发送和接收到的第9位数分别放在MOVA,#10101110B:.-8.11学和中。ADDA.#OI1IOIB3CyAcOVP8.存储16*16点阵的一个汉字信息，需要字节数为Byte.9.发光二极管的工作电流一般为和10.数码管显示方式可分为3。将定时计数器T0设置为自动重装初值的8位定时计数器：填空（每空2分共6分)。简答题（共4题，每题4分，共16分）MOVTMODVoc1.简述单片机的构成。o一海品与影料ANLA,#OFOH:2.简述时钟周期、机器周期、指令周期的概念及相门RORLA:互关系。DMOVCPUA3.在51系列单片机执行中断服务程序时，为什么一RaPI.XNPN五、程序设计（共14分）般都要在中断入口地址开始的地方放一条跳转指2.2k喜1令？16×16点阵字库的点阵信息存放在程序存储器中，每一16×16点阵汉字占32泰丰84.计算右图中使LED正常工作的限流电阻R的阻值，写出计算过程，字节，设汉字“天”的点阵信息为00H.40H.42H.42H,42H.42H.42H,FEH42H,42H.42H.42H,42H42H.40H00H四、程序分析（共3题，共18分）00H.80H.40H.20H,10H.08H.06H.01H.02H.04H.08H10H.30H.60H.20H.00H1.将外部RAM0080H～009FH单元内容传送到内部RAM的30H～4FH单元中。.8这些信息存放在首地址为CHINESE的单元，试补全程序，将“天”字模信息（每空2分，共8分）送内部RAM的30H~4FH单元中。MOV R7,:级87.13MOVDPTR,:班丰3MOVR0,#30H:第2页共3页

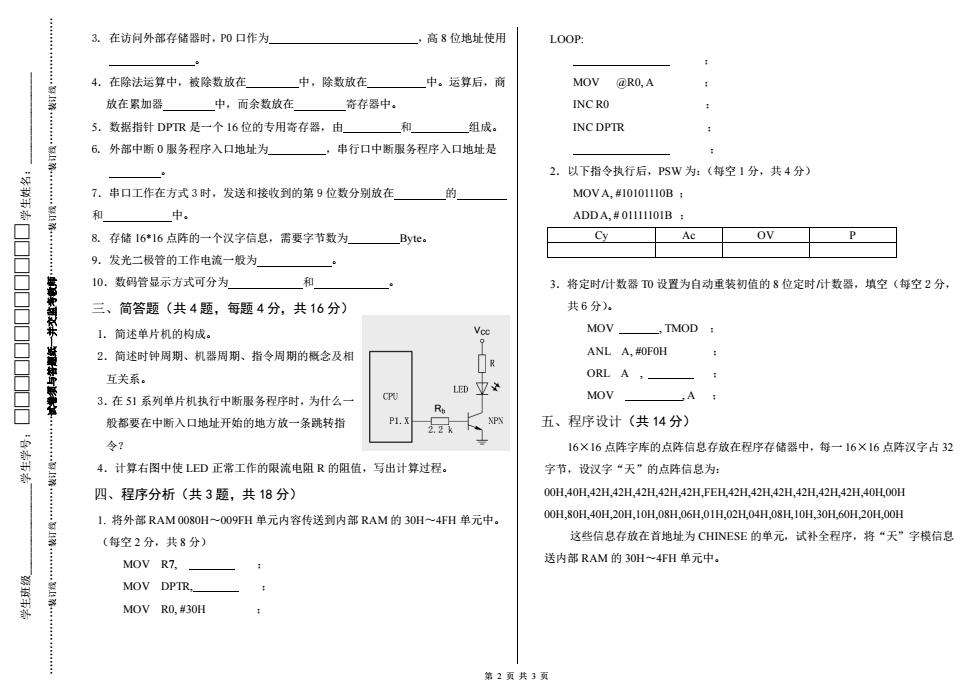

第 2 页 共 3 页 3. 在访问外部存储器时，P0 口作为 ，高 8 位地址使用 。 4．在除法运算中，被除数放在 中，除数放在 中。运算后，商 放在累加器 中，而余数放在 寄存器中。 5．数据指针 DPTR 是一个 16 位的专用寄存器，由 和 组成。 6. 外部中断 0 服务程序入口地址为 ，串行口中断服务程序入口地址是 。 7．串口工作在方式 3 时，发送和接收到的第 9 位数分别放在 的 和 中。 8. 存储 16*16 点阵的一个汉字信息，需要字节数为 Byte。 9．发光二极管的工作电流一般为 。 10．数码管显示方式可分为 和 。 三、简答题（共 4 题，每题 4 分，共 16 分） 1. 简述单片机的构成。 2．简述时钟周期、机器周期、指令周期的概念及相 互关系。 3．在 51 系列单片机执行中断服务程序时，为什么一 般都要在中断入口地址开始的地方放一条跳转指 令？ 4．计算右图中使 LED 正常工作的限流电阻 R 的阻值，写出计算过程。 四、程序分析（共 3 题，共 18 分） 1. 将外部 RAM 0080H～009FH 单元内容传送到内部 RAM 的 30H～4FH 单元中。 （每空 2 分，共 8 分） MOV R7, ； MOV DPTR, ； MOV R0, #30H ； LOOP: ； MOV @R0, A ； INC R0 ； INC DPTR ； ； 2．以下指令执行后，PSW 为：（每空 1 分，共 4 分） MOV A, #10101110B ； ADD A, # 01111101B ； Cy Ac OV P 3．将定时/计数器 T0 设置为自动重装初值的 8 位定时/计数器，填空（每空 2 分， 共 6 分）。 MOV , TMOD ； ANL A, #0F0H ； ORL A , ； MOV , A ； 五、程序设计（共 14 分） 16×16 点阵字库的点阵信息存放在程序存储器中，每一 16×16 点阵汉字占 32 字节，设汉字“天”的点阵信息为： 00H,40H,42H,42H,42H,42H,42H,FEH,42H,42H,42H,42H,42H,42H,40H,00H 00H,80H,40H,20H,10H,08H,06H,01H,02H,04H,08H,10H,30H,60H,20H,00H 这些信息存放在首地址为 CHINESE 的单元，试补全程序，将“天”字模信息 送内部 RAM 的 30H～4FH 单元中。 学生班级_学生学号：□□□□□□□□□□□ □学生姓名：_ .装订线.装订线.装订线.试卷须与答题纸一并交监考教师.装订线.装订线.装订线. 学生班级_学生学号：□□□□□□□□□□ □ □学生姓名：_ .装订线.装订线.装订线.试卷须与答题纸一并交监考教师.装订线.装订线.装订线. 学生班级_学生学号：□□□□□□□□□□□ □学生姓名：_ .装订线.装订线.装订线.试卷须与答题纸一并交监考教师.装订线.装订线.装订线

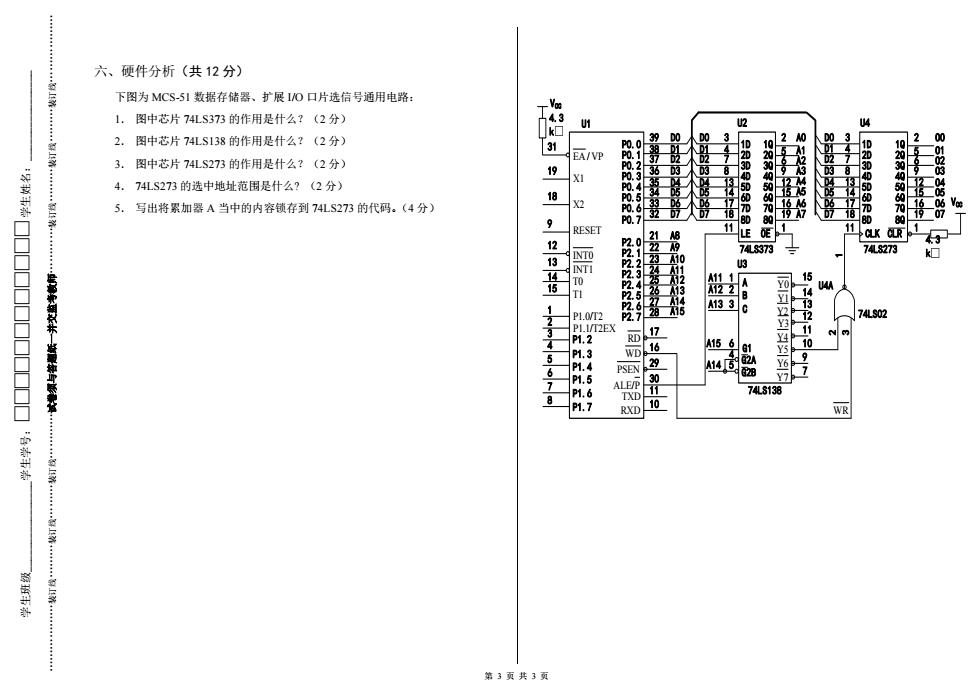

六、硬件分析（共12分）下图为MCS-5I数据存储器、扩展I/O口片选信号通用电路：-Voo4.3图中芯片74LS373的作用是什么？（2分）1.U2U4U1Jk3239DODOAODO200LE8848R82.图中芯片74LS138的作用是什么？（2分）00R8988988282迎R定迎发1288828317一588388豆45EA/VP图中芯片74LS273的作用是什么？（2分）3.°198XI1235a4.74LS273的选中地址范围是什么？（2分）38五量1840X25. :写出将累加器A当中的内容锁存到74LS273的代码。（4分）A7D718Po.791A1111RESETLEOECLKCLR21AB8一122A974L837374L8273INTOLA1013U3INTI2414A11.115ATOU4A15X12214TI2281A133111R74LS02P1.0/T2P2.73PI.1/T2EX11173RDP1.210A15616G1WDP1.397582A29P1.4PSEN?1000628630P1.5ALE/P7174LS138P1.6TXD810P1.7WRRXD“台森乖素燕班毛泰+.....第3页共3页
第 3 页 共 3 页 六、硬件分析（共 1 2 分） 下 图 为 MCS -51 数据存储器、扩展 I/O 口片选信号通用电路 ： 1 ． 图中芯片 74LS373 的作用是什么？ （ 2 分） 2 ． 图中芯片 74LS138 的作用是什么？（ 2 分） 3 ． 图中芯片 74LS273 的作用是什么？ （ 2 分） 4 ． 74LS273 的选中地址范围是什么? （ 2 分） 5 ． 写出将累加器 A 当中的内容锁存到 74LS273 的代码。 （ 4 分） 学生班级_学生学号：□□□□□□□□□□□□学生姓名：_ .装订线.装订线.装订线.试卷须与答题纸一并交监考教师.装订线.装订线.装订线. RD WD PSEN ALE/P TXD RXD EA / VP X1 X2 RESET INT0 INT1 T0T1P1.0/T2 P1.1/T2EX P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 VCC 4.3 k191891213141512345678 3938373635343332 D0D1D2D3D4D5D6D7 D0D1D2D3D4D5D6D7 347813141718 1Q2Q3Q4Q5Q6Q7Q8Q 1D2D3D4D5D6D7D8D 2122232425262728 A8A9A10 A11 A14 A12 A13 A15 171629301110 LE U274LS373 256912151619 A0A1A2A3A4A5A6A7 OE 1 D0D1D2D3D4D5D6D7 347813141718 1Q2Q3Q4Q5Q6Q7Q8Q 1D2D3D4D5D6D7D8DCLK 74LS273 256912151619 O0O1O2O3O4O5O6O7 CLR 11 ABC A11 1 A12 2 A13 3 G1G2A G2B A15 64 A14 5 74LS138 Y0 Y1 Y2 Y6 Y7Y3 Y4 Y5 U3 15141312111097 WR23 74LS02 1 U4A 1 4 . 3 k V C C U 4 1 1 3 1 U 1 P 0 . 0 P 0 . 1 P 0 . 2 P 0 . 3 P 0 . 4 P 0 . 5 P 0 . 6 P 0 . 7 P 2 . 0 P 2 . 1 P 2 . 2 P 2 . 3 P 2 . 4 P 2 . 5 P 2 . 6 P 2 . 7
