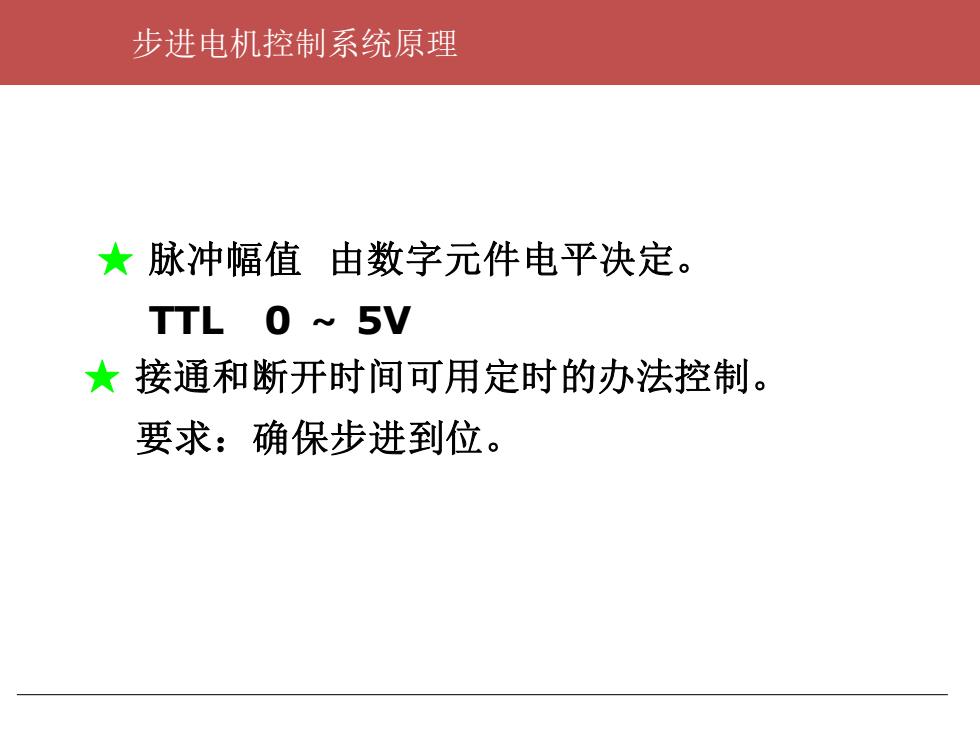

步进电机控制系统原理脉冲幅值由数字元件电平决定。★TTL 0 ~ 5V接通和断开时间可用定时的办法控制7要求：确保步进到位
步进电机控制系统原理 ★ 脉冲幅值 由数字元件电平决定。 TTL 0 ～ 5V ★ 接通和断开时间可用定时的办法控制。 要求：确保步进到位

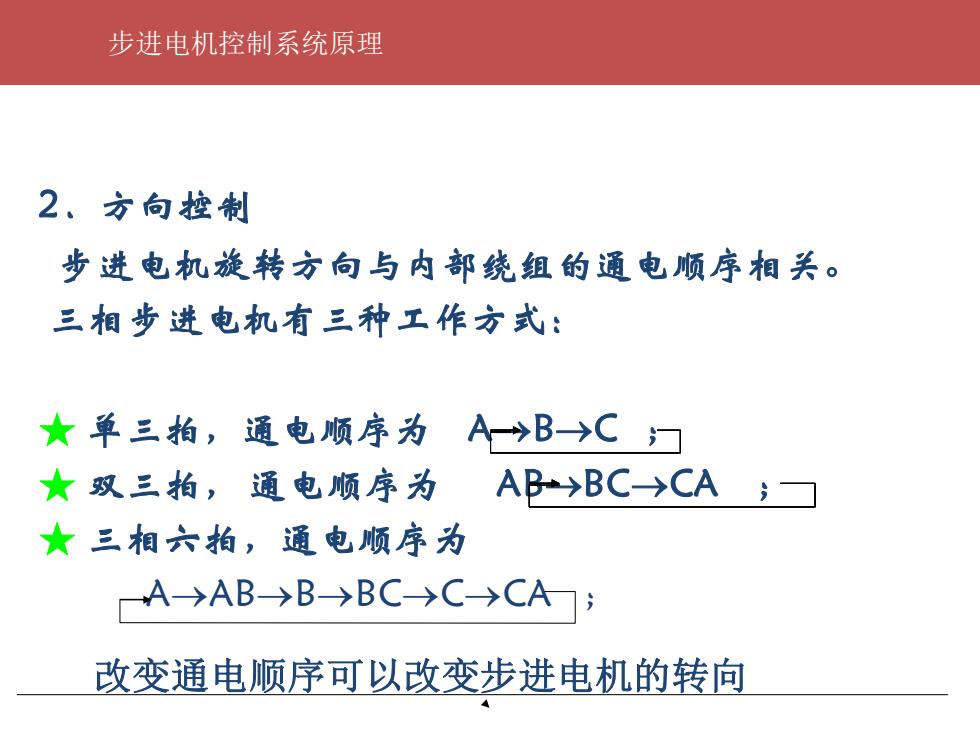

步进电机控制系统原理2.方向控制步进电机旋转方向与内部绕组的通电顺序相关。三相步进电机有三种工作方式：A->B->C单三拍，通电顺序为AB->BC→CA双三拍，通电顺序为三相六拍，通电顺序为A→AB→B→BC→C→>CA改变通电顺序可以改变步进电机的转向
2．方向控制 步进电机旋转方向与内部绕组的通电顺序相关。 三相步进电机有三种工作方式： ★ 单三拍，通电顺序为 A→B→C ； ★ 双三拍， 通电顺序为 AB→BC→CA ； ★ 三相六拍，通电顺序为 A→AB→B→BC→C→CA ； 步进电机控制系统原理 改变通电顺序可以改变步进电机的转向

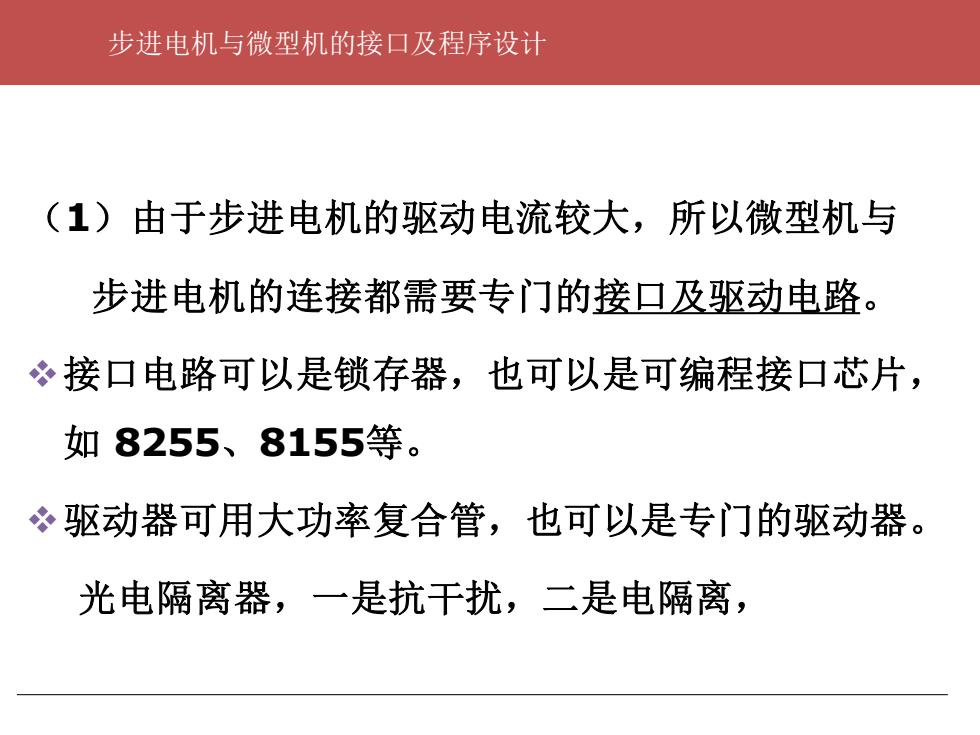

步进电机与微型机的接口及程序设计1）由于步进电机的驱动电流较大，所以微型机与步进电机的连接都需要专门的接口及驱动电路。必接口电路可以是锁存器，也可以是可编程接口芯片，如8255、8155等。心驱动器可用大功率复合管，也可以是专门的驱动器光电隔离器，一是抗干扰，二是电隔离
步进电机与微型机的接口及程序设计 （1）由于步进电机的驱动电流较大，所以微型机与 步进电机的连接都需要专门的接口及驱动电路。 ❖接口电路可以是锁存器，也可以是可编程接口芯片， 如 8255、8155等。 ❖驱动器可用大功率复合管，也可以是专门的驱动器。 光电隔离器，一是抗干扰，二是电隔离

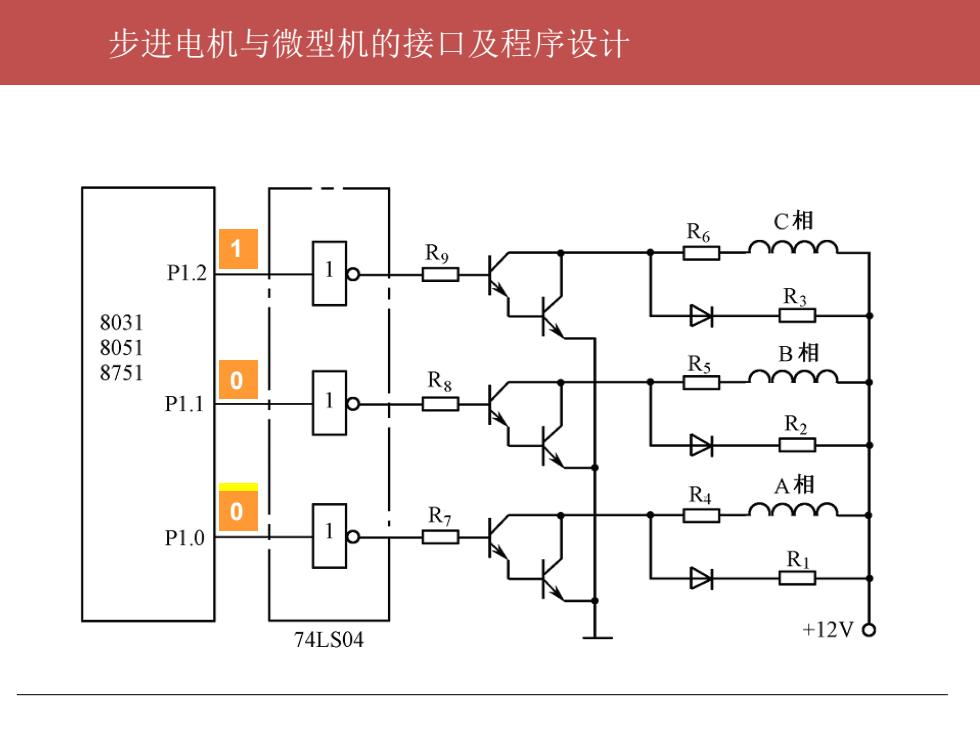

步进电机与微型机的接口及程序设计C相R61P1.2R3立80318051B相R587510P1.1R2立A相R40P1.0R1立+12VO74LS04
步进电机与微型机的接口及程序设计 1 0 0 1 0 1 0 0

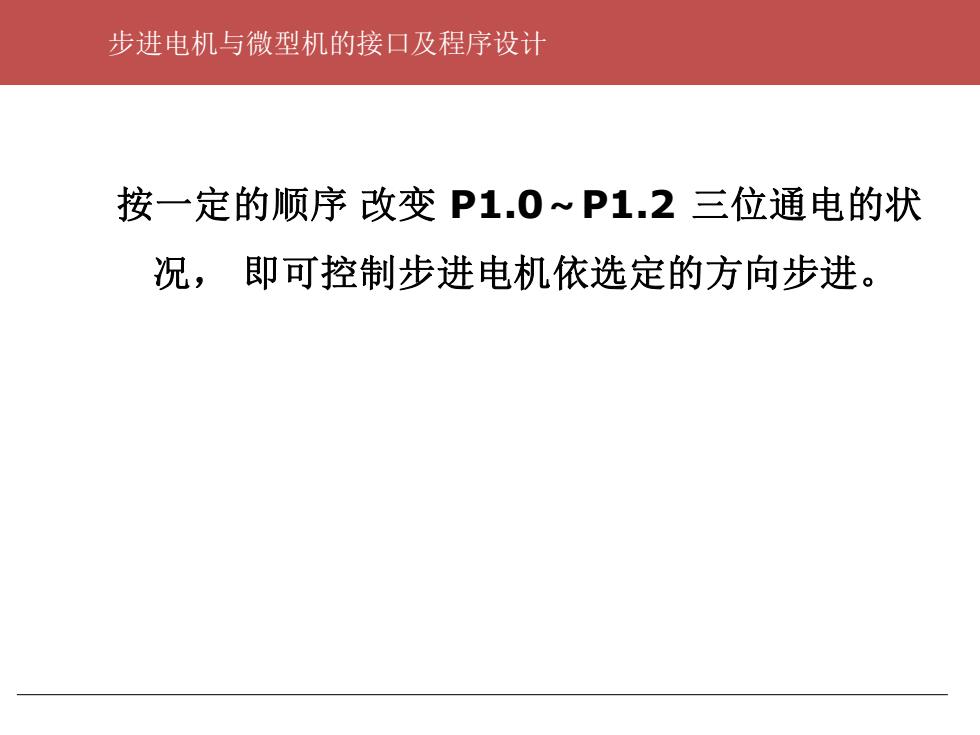

步进电机与微型机的接口及程序设计按一定的顺序改变 P1.0～P1.2 三位通电的状况，即可控制步进电机依选定的方向步进
步进电机与微型机的接口及程序设计 按一定的顺序 改变 P1.0～P1.2 三位通电的状 况， 即可控制步进电机依选定的方向步进
