5.3串行口UART根据CPU与外设之间连线结构和数据发送方式的不同，可将通信分为并行通信和串行通信两种基本方式

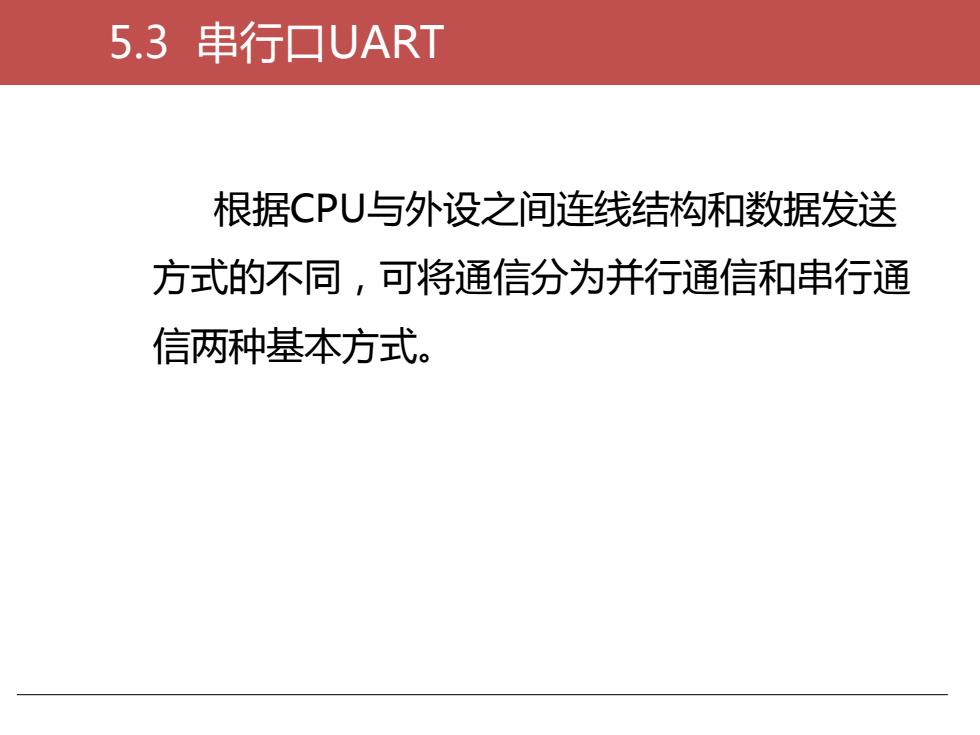

5.3 串行口UART 根据CPU与外设之间连线结构和数据发送 方式的不同，可将通信分为并行通信和串行通 信两种基本方式
bo0学出版社版社b1停止位起始位0b2nnonob30b41b7:b6.b5:b4:b3:b2:bl/b0设备A设备Bb50设备A设备B西安电b60b71GNDGND专大学出版大学出(a)(b)图5-3-1基本通信方式(a)并行通信；(b)串行通信

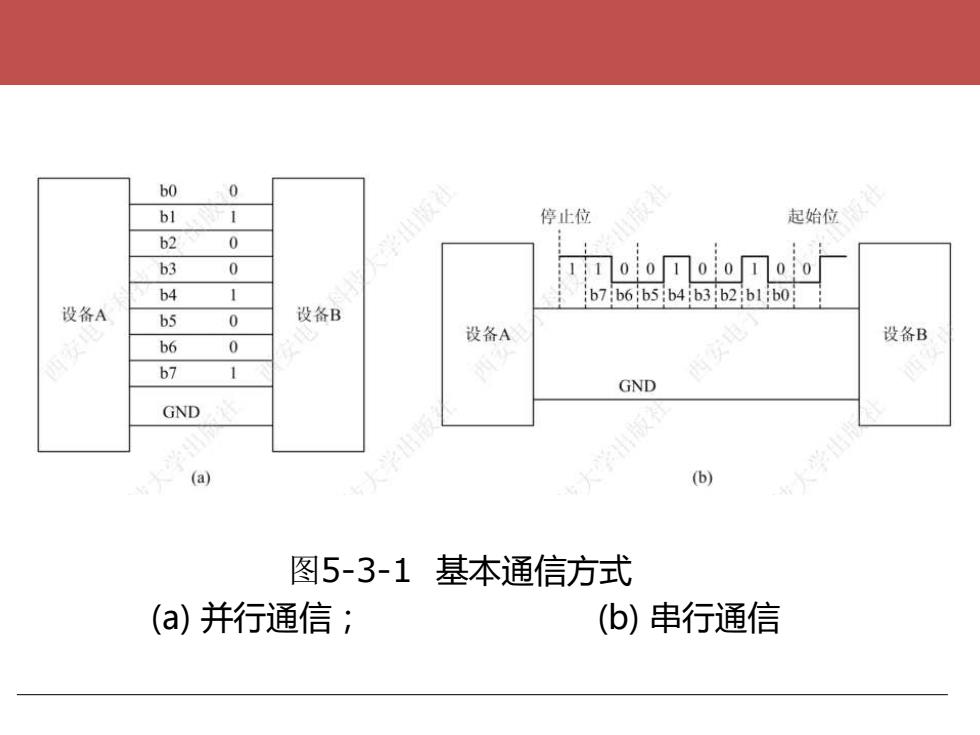

图5-3-1 基本通信方式 (a) 并行通信； (b) 串行通信
?1.串行通信的种类根据数据传输方式的不同，可将串行通信分为同步通信和异步通信。同步通信是一种数据连续传输的串行通信方式。在这种通信方式中，数据块内各字节数据之间没有间隙，传输效率高，但发送、接收双方必须保持同步（使用同一时钟信号）且数据块的长度越大，对同步的要求就越高

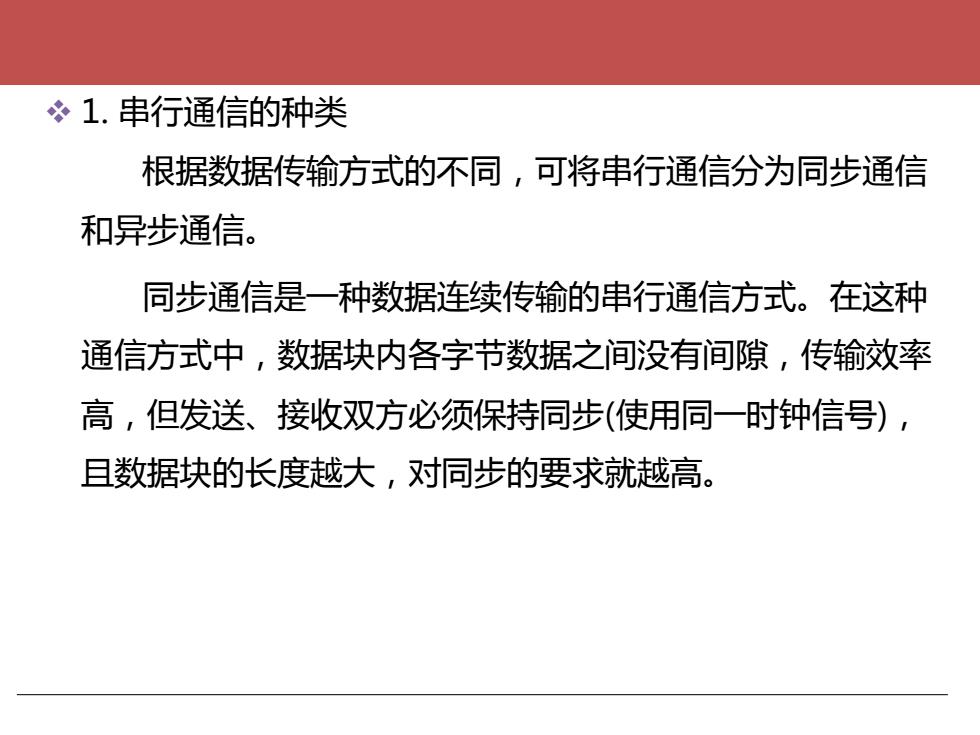

❖ 1. 串行通信的种类 根据数据传输方式的不同，可将串行通信分为同步通信 和异步通信。 同步通信是一种数据连续传输的串行通信方式。在这种 通信方式中，数据块内各字节数据之间没有间隙，传输效率 高，但发送、接收双方必须保持同步(使用同一时钟信号)， 且数据块的长度越大，对同步的要求就越高
同步通信是一种数据连续传输的串行通信方式。在这种通信方式中，数据块内各字节数据之间没有间隙，传输效率高，但发送、接收双方必须保持同步（使用同一时钟信号）：且数据块的长度越大，对同步的要求就越高。典型的同步通信数据顿格式如下所示：同步字符1同步字符2校验信息1校验信息2n个字节的连续数据

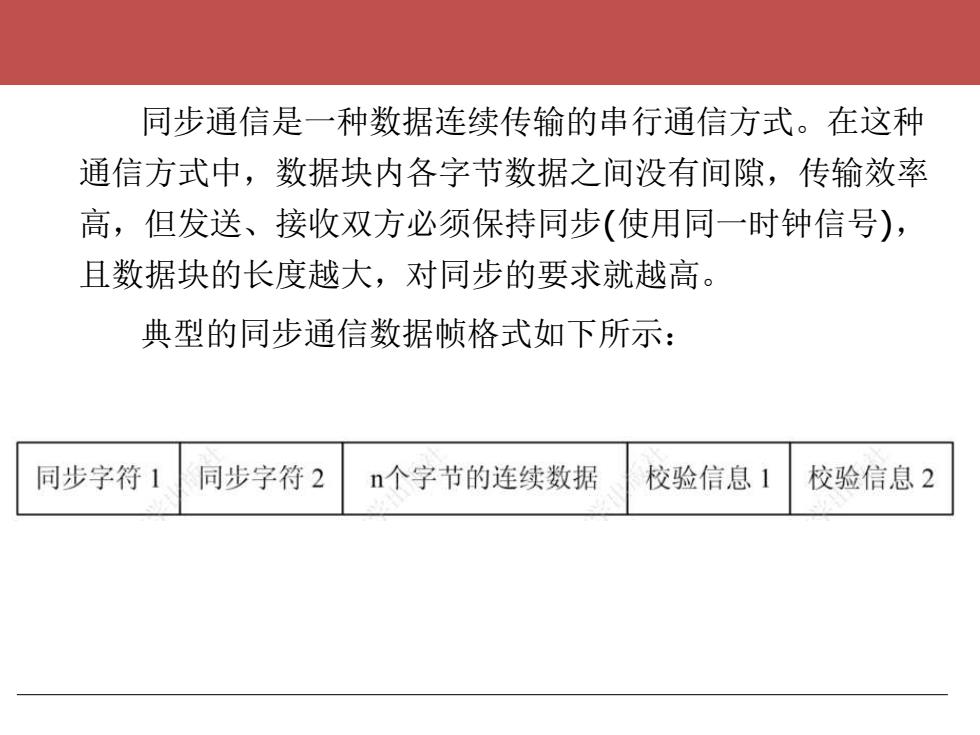

同步通信是一种数据连续传输的串行通信方式。在这种 通信方式中，数据块内各字节数据之间没有间隙，传输效率 高，但发送、接收双方必须保持同步(使用同一时钟信号)， 且数据块的长度越大，对同步的要求就越高。 典型的同步通信数据帧格式如下所示：
异步通信的特点是每次只传送一个字，每个字由起始位（规定为0电平）、数据位、奇偶校验位和停止位（规定为1电平)组成，典型的异步通信数据顿格式如下所示：第n个字符第n+1个字符停止位起始位学起始位校停验止空闲位位位8个数据位p0bob1b2b3b4b5b6b710bob11修学出版社学出版社数据发送顺序
异步通信的特点是每次只传送一个字，每个字由起始位 (规定为0电平)、数据位、奇偶校验位和停止位(规定为1电 平)组成，典型的异步通信数据帧格式如下所示：
