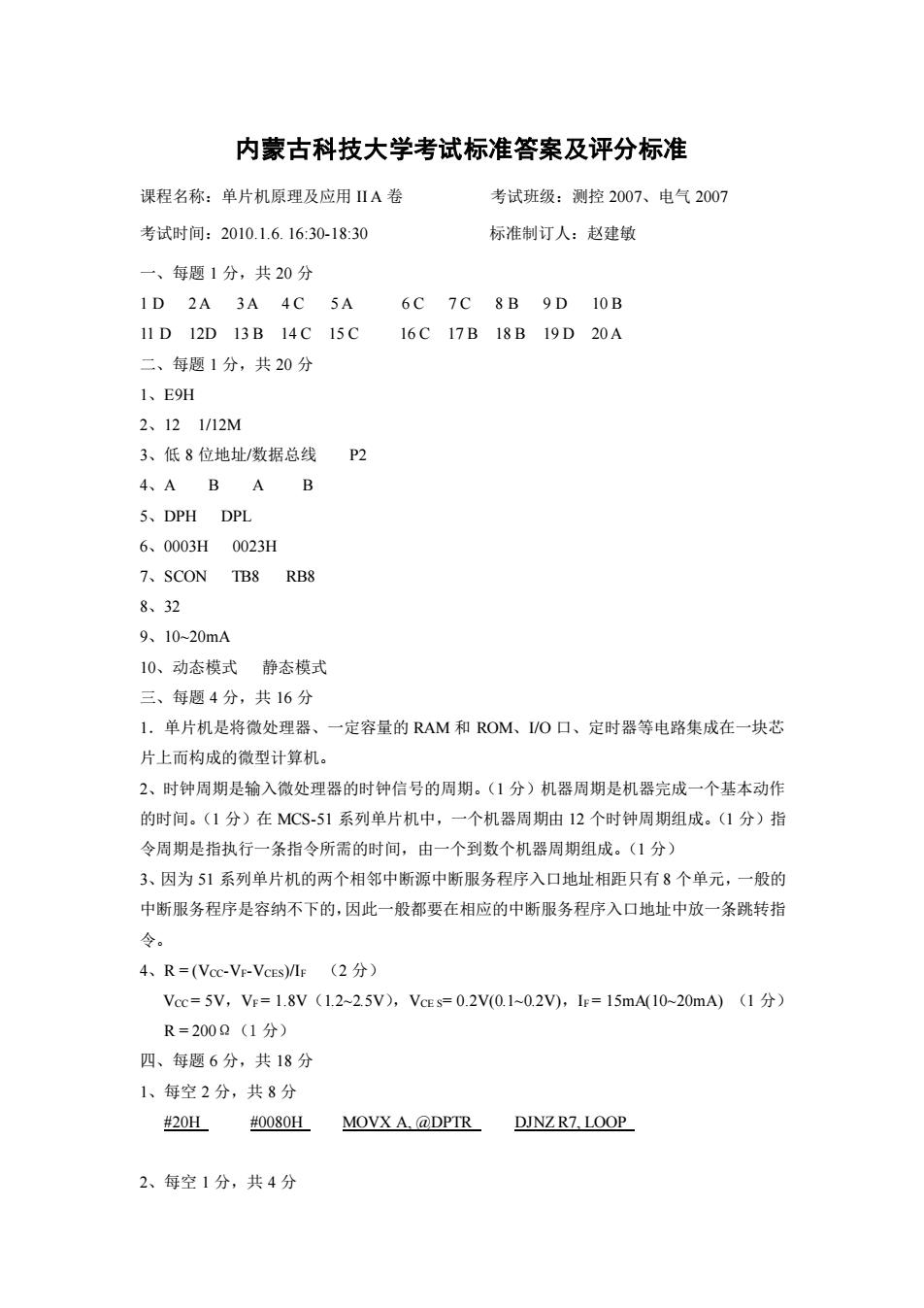

内蒙古科技大学考试标准答案及评分标准课程名称：单片机原理及应用IIA卷考试班级：测控2007、电气2007考试时间：2010.1.6.16:30-18:30标准制订人：赵建敏一、每题1分，共20分1D2A3A4C5A6C7C8B9D10B19D11D12D13B14C15C16C17B18B20A二、每题1分，共20分1、E9H21/12M2、123、低8位地址/数据总线P24、ABＡB5、DPHDPL6、0003H0023H7、SCONRB8TB88、329、10~20mA10、动态模式静态模式三、每题4分，共16分1.单片机是将微处理器、一定容量的RAM和ROM、I/O口、定时器等电路集成在一块芯片上而构成的微型计算机。2、时钟周期是输入微处理器的时钟信号的周期。（1分）机器周期是机器完成一个基本动作的时间。（1分）在MCS-51系列单片机中，一个机器周期由12个时钟周期组成。（1分）指令周期是指执行一条指令所需的时间，由一个到数个机器周期组成。（1分）3、因为51系列单片机的两个相邻中断源中断服务程序入口地址相距只有8个单元，一般的中断服务程序是容纳不下的，因此一般都要在相应的中断服务程序入口地址中放一条跳转指令。F（2分）4、R=(Vcc-Vr-VcEs)/lFVcc=5V，Vr=1.8V（1.2~2.5V)，VcEs=0.2V(0.1~0.2V)，Ip=15mA(10~20mA）（1分R=200Q（1分）四、每题6分，共18分1、每空2分，共8分#20H#0080HMOVXA.@DPTRDJNZR7.LOOP2、每空1分，共4分
内蒙古科技大学考试标准答案及评分标准 课程名称：单片机原理及应用 II A 卷 考试班级：测控 2007、电气 2007 考试时间：2010.1.6. 16:30-18:30 标准制订人：赵建敏 一、每题 1 分，共 20 分 1 D 2 A 3 A 4 C 5 A 6 C 7 C 8 B 9 D 10 B 11 D 12D 13 B 14 C 15 C 16 C 17 B 18 B 19 D 20 A 二、每题 1 分，共 20 分 1、E9H 2、12 1/12M 3、低 8 位地址/数据总线 P2 4、A B A B 5、DPH DPL 6、0003H 0023H 7、SCON TB8 RB8 8、32 9、10~20mA 10、动态模式 静态模式 三、每题 4 分，共 16 分 1．单片机是将微处理器、一定容量的 RAM 和 ROM、I/O 口、定时器等电路集成在一块芯 片上而构成的微型计算机。 2、时钟周期是输入微处理器的时钟信号的周期。（1 分）机器周期是机器完成一个基本动作 的时间。（1 分）在 MCS-51 系列单片机中，一个机器周期由 12 个时钟周期组成。（1 分）指 令周期是指执行一条指令所需的时间，由一个到数个机器周期组成。（1 分） 3、因为 51 系列单片机的两个相邻中断源中断服务程序入口地址相距只有 8 个单元，一般的 中断服务程序是容纳不下的，因此一般都要在相应的中断服务程序入口地址中放一条跳转指 令。 4、R = (VCC-VF-VCES)/IF （2 分） VCC = 5V，VF = 1.8V（1.2~2.5V），VCE S= 0.2V(0.1~0.2V)，IF = 15mA(10~20mA) （1 分） R = 200Ω（1 分） 四、每题 6 分，共 18 分 1、每空 2 分，共 8 分 #20H #0080H MOVX A, @DPTR DJNZ R7, LOOP 2、每空 1 分，共 4 分

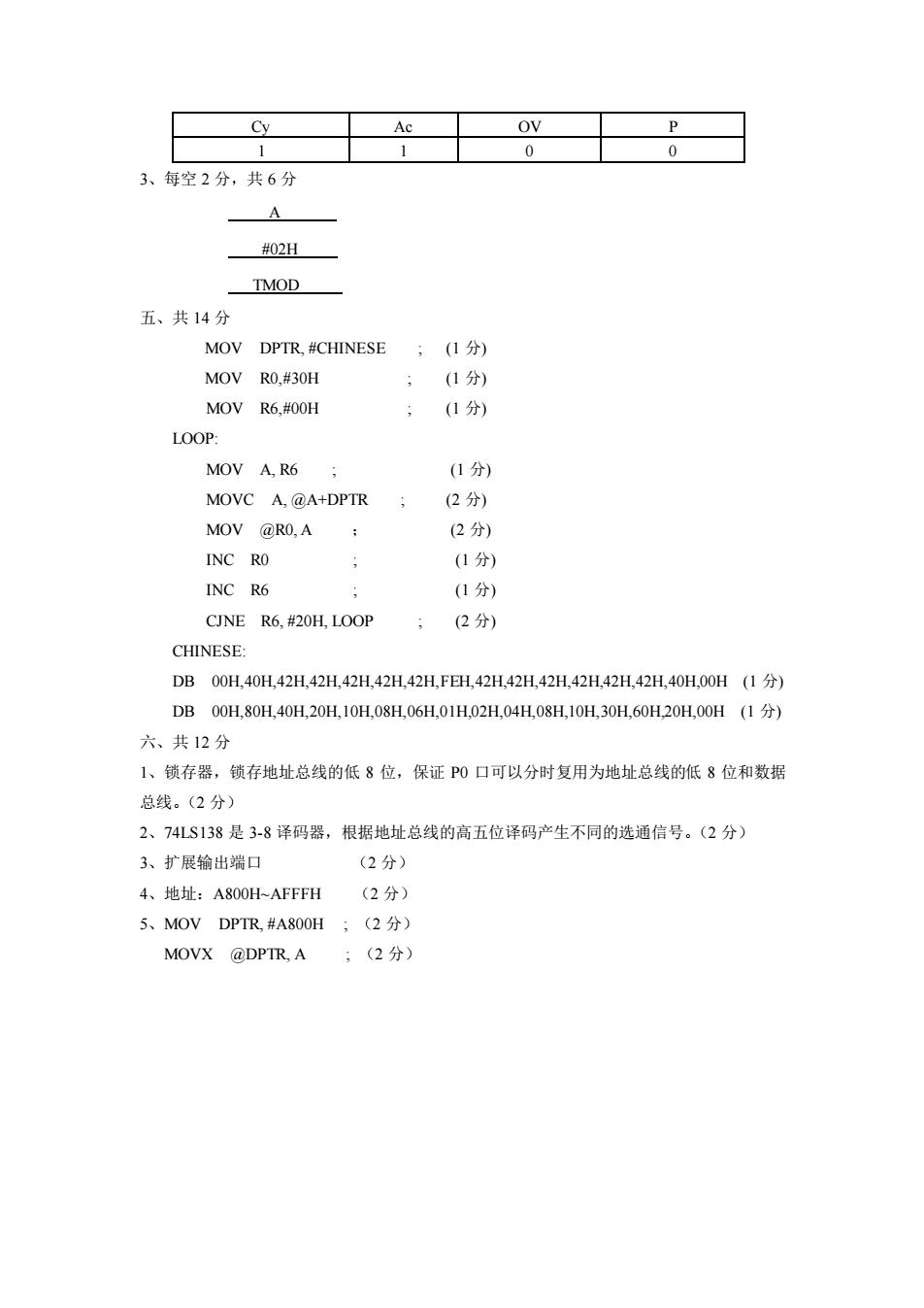

PCyAcOV01103、每空2分，共6分A#02HTMOD五、共14分MOV(1分)DPTR, #CHINESE，MOV(1分)R0,#30HnMOV(1分)R6,#00HnLOOP:(1 分)MOVA, R6.MOVC(2 分)A,@A+DPTR(2 分)MOV@RO,A;INCRO(1分)INCR6，(1分)CJNER6,#20HLOOP(2 分);CHINESE:DB00H,40H,42H,42H,42H,42H,42H,FEH,42H,42H,42H,42H,42H,42H,40H,00H(1分)DB00H,80H,40H,20H,10H,08H,06H,01H,02H,04H,08H,10H,30H,60H20H,00H(1分)六、共12分1、锁存器，锁存地址总线的低8位，保证PO口可以分时复用为地址总线的低8位和数据总线。（2分）2、74LS138是3-8译码器，根据地址总线的高五位译码产生不同的选通信号。（2分）3、扩展输出端口(2分）(2分)4、地址：A800H~AFFFH5、MOVDPTR#A800H(2分）.MOVX@DPTR,A(2分）
Cy Ac OV P 1 1 0 0 3、每空 2 分，共 6 分 A #02H TMOD 五、共 14 分 MOV DPTR, #CHINESE ; (1 分) MOV R0,#30H ; (1 分) MOV R6,#00H ; (1 分) LOOP: MOV A, R6 ; (1 分) MOVC A, @A+DPTR ; (2 分) MOV @R0, A ； (2 分) INC R0 ; (1 分) INC R6 ; (1 分) CJNE R6, #20H, LOOP ; (2 分) CHINESE: DB 00H,40H,42H,42H,42H,42H,42H,FEH,42H,42H,42H,42H,42H,42H,40H,00H (1 分) DB 00H,80H,40H,20H,10H,08H,06H,01H,02H,04H,08H,10H,30H,60H,20H,00H (1 分) 六、共 12 分 1、锁存器，锁存地址总线的低 8 位，保证 P0 口可以分时复用为地址总线的低 8 位和数据 总线。（2 分） 2、74LS138 是 3-8 译码器，根据地址总线的高五位译码产生不同的选通信号。（2 分） 3、扩展输出端口 （2 分） 4、地址：A800H~AFFFH （2 分） 5、MOV DPTR, #A800H ; （2 分） MOVX @DPTR, A ; （2 分）
