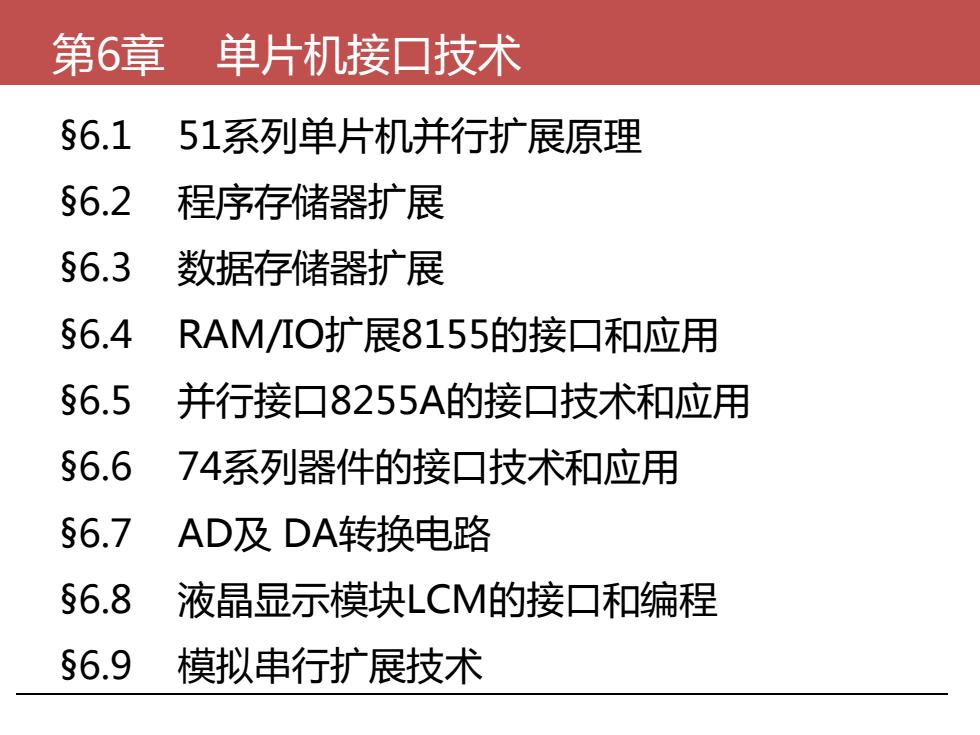

第6章单片机接口技术$6.151系列单片机并行扩展原理$6.2程序存储器扩展$6.3数据存储器扩展$6.4RAM/IO扩展8155的接口和应用$6.5并行接口8255A的接口技术和应用$6.674系列器件的接口技术和应用$6.7AD及DA转换电路$6.8液晶显示模块LCM的接口和编程$6.9模拟串行扩展技术
第6章 单片机接口技术 §6.1 51系列单片机并行扩展原理 §6.2 程序存储器扩展 §6.3 数据存储器扩展 §6.4 RAM/IO扩展8155的接口和应用 §6.5 并行接口8255A的接口技术和应用 §6.6 74系列器件的接口技术和应用 §6.7 AD及 DA转换电路 §6.8 液晶显示模块LCM的接口和编程 §6.9 模拟串行扩展技术

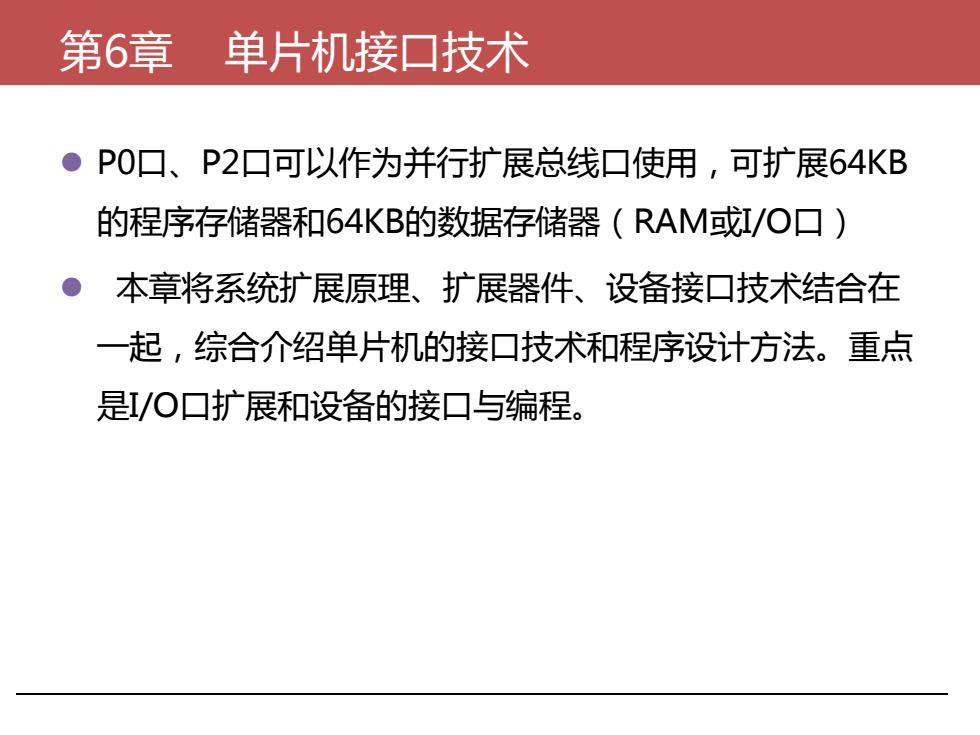

第6章单片机接口技术P0口、P2口可以作为并行扩展总线口使用，可扩展64KB的程序存储器和64KB的数据存储器（RAM或I/O口）本章将系统扩展原理、扩展器件、设备接口技术结合在一起，综合介绍单片机的接口技术和程序设计方法。重点是/O口扩展和设备的接口与编程
第6章 单片机接口技术 l P0口、P2口可以作为并行扩展总线口使用，可扩展64KB 的程序存储器和64KB的数据存储器（RAM或I/O口） l 本章将系统扩展原理、扩展器件、设备接口技术结合在 一起，综合介绍单片机的接口技术和程序设计方法。重点 是I/O口扩展和设备的接口与编程
$6.151系列单片机并行扩展原理6.1.1大系统的扩展总线和扩展原理一、大系统（large）对于硬件需求量大，外部存储器空间被充分利用的应用系统，其系统结构规模大，我们之为大系统在大系统中，PO口和P2口都作为总线口使用，不能作为第一功能的I/O接口连接外部设备。DPTR、RO、R1都可以作为访问外部数据存储器的地址指针，外部变量用xdata定义
§6.1 51系列单片机并行扩展原理 6. 1 .1 大系统的扩展总线和扩展原理 l 一、大系统（large） 对于硬件需求量大，外部存储器空间被充分利用的应用 系统，其系统结构规模大，我们之为大系统。 在大系统中，PO口和P2口都作为总线口使用，不能作为 第一功能的I/O接口连接外部设备。DPTR、R0、R1都可 以作为访问外部数据存储器的地址指针，外部变量用 xdata定义

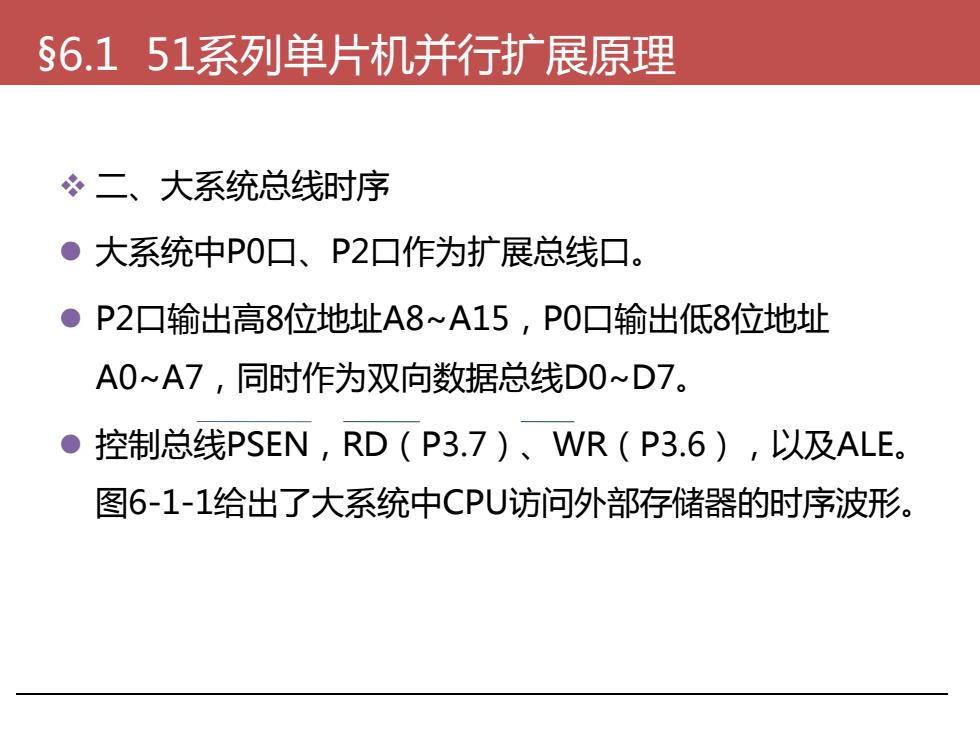

$6.151系列单片机并行扩展原理心二、大系统总线时序大系统中P0口、P2口作为扩展总线口。P2口输出高8位地址A8~A15，P0口输出低8位地址A0～A7，同时作为双向数据总线D0~D7。控制总线PSEN，RD（P3.7）、WR（P3.6），以及ALE图6-1-1给出了大系统中CPU访问外部存储器的时序波形
§6.1 51系列单片机并行扩展原理 v 二、大系统总线时序 l 大系统中P0口、P2口作为扩展总线口。 l P2口输出高8位地址A8~A15，P0口输出低8位地址 A0~A7，同时作为双向数据总线D0~D7。 l 控制总线PSEN，RD（P3.7）、WR（P3.6），以及ALE。 图6-1-1给出了大系统中CPU访问外部存储器的时序波形

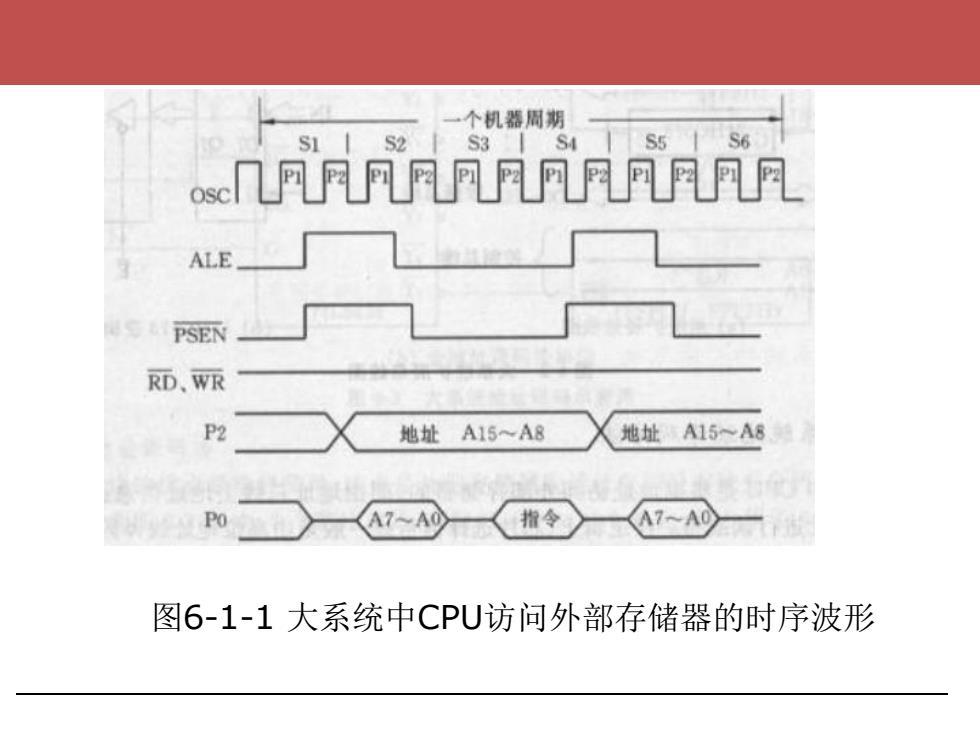

一个机器周期S5S6S2S4S$3PPP[eiPPPOSCALEPSENRD.WRP2地址A15~A8地址A15~A8指令A7~APoA7A0图6-1-1大系统中CPU访问外部存储器的时序波形
图6-1-1 大系统中CPU访问外部存储器的时序波形
