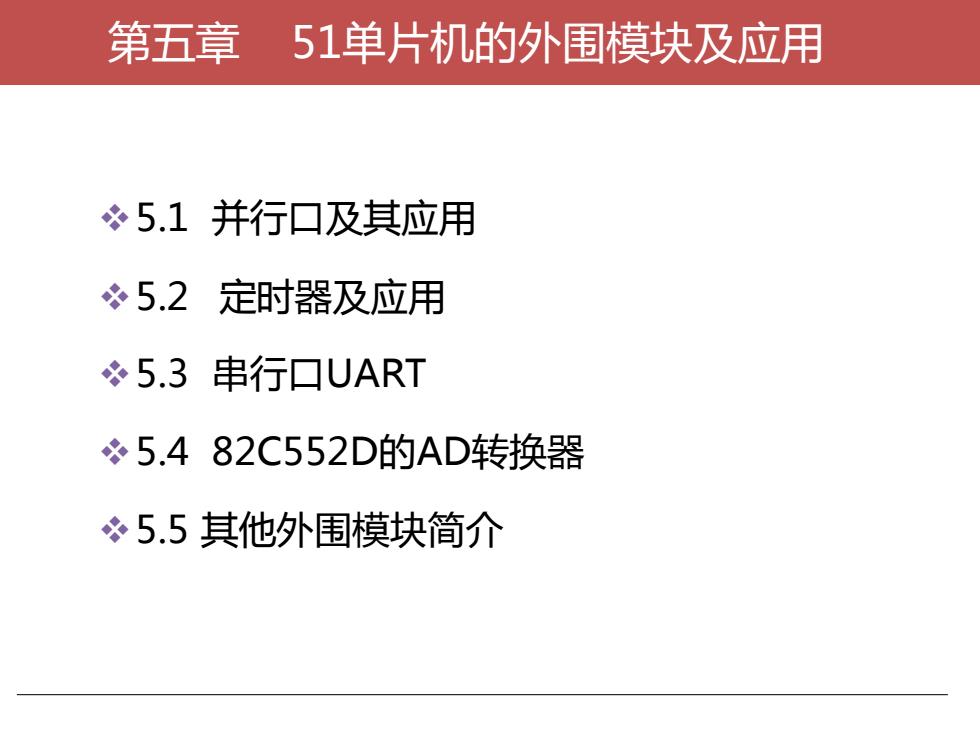

第五章51单片机的外围模块及应用*5.1 3并行口及其应用*5.2定时器及应用*5.3串行口UART*5.482C552D的AD转换器*5.5其他外围模块简介
第五章 51单片机的外围模块及应用 ❖5.1 并行口及其应用 ❖5.2 定时器及应用 ❖5.3 串行口UART ❖5.4 82C552D的AD转换器 ❖5.5 其他外围模块简介

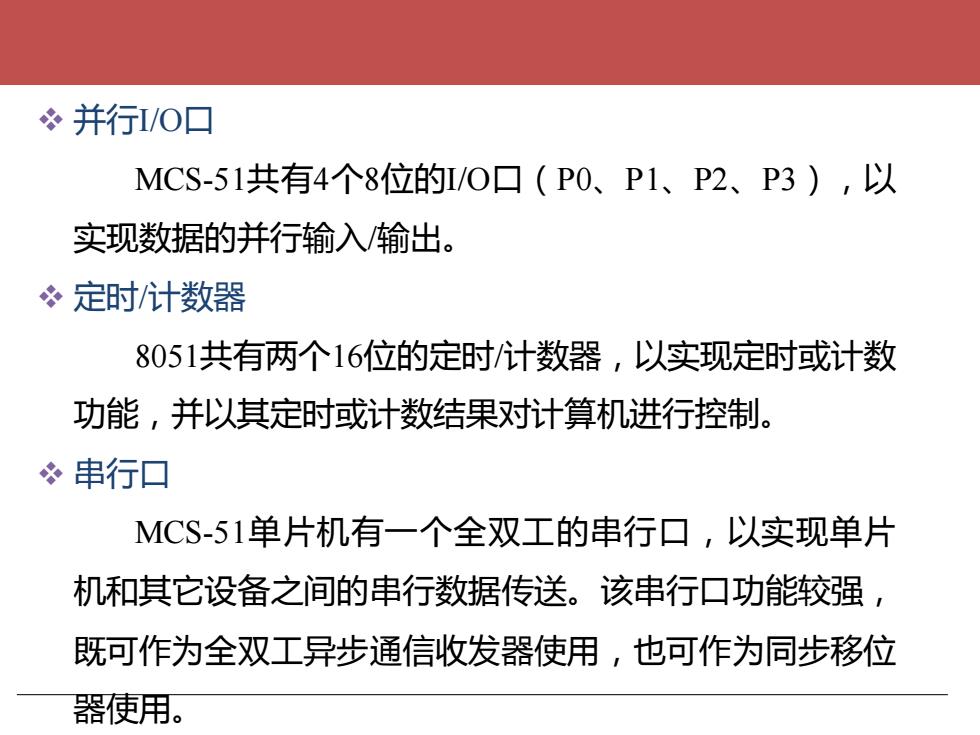

&并行I/O口MCS-51共有4个8位的I/O口（P0、P1、P2、P3），以实现数据的并行输入/输出定时/计数器8051共有两个16位的定时/计数器，以实现定时或计数功能，并以其定时或计数结果对计算机进行控制串行口MCS-51单片机有一个全双工的串行口，以实现单片机和其它设备之间的串行数据传送。该串行口功能较强，既可作为全双工异步通信收发器使用，也可作为同步移位器使用
❖ 并行I/O口 MCS-51共有4个8位的I/O口（P0、P1、P2、P3），以 实现数据的并行输入/输出。 ❖ 定时/计数器 8051共有两个16位的定时/计数器，以实现定时或计数 功能，并以其定时或计数结果对计算机进行控制。 ❖ 串行口 MCS-51单片机有一个全双工的串行口，以实现单片 机和其它设备之间的串行数据传送。该串行口功能较强， 既可作为全双工异步通信收发器使用，也可作为同步移位 器使用

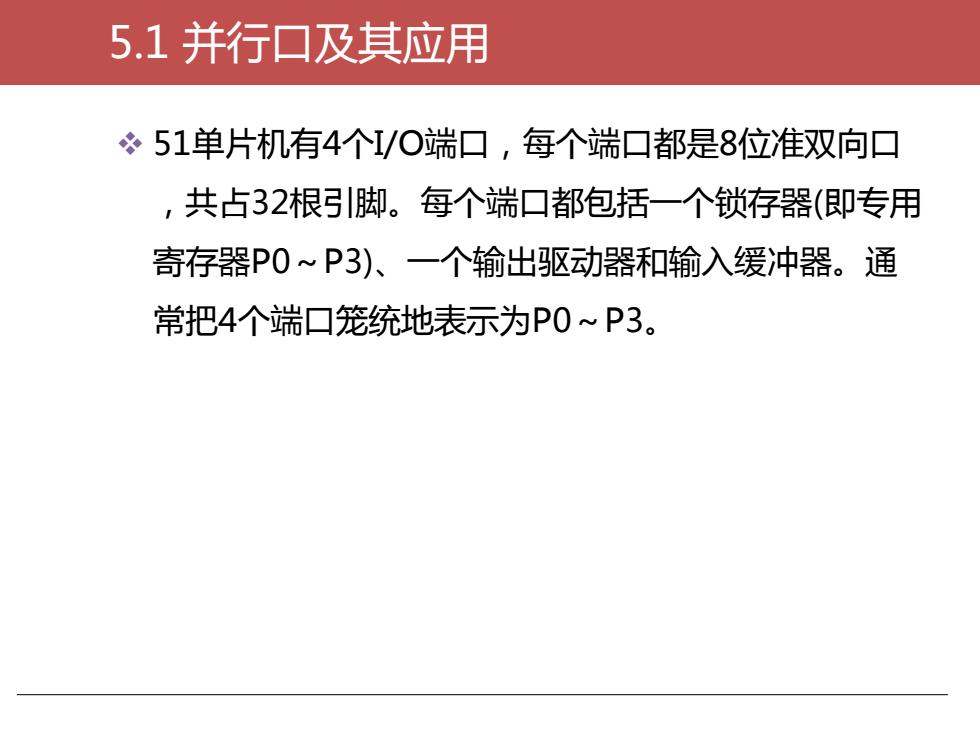

5.1并行口及其应用*51单片机有4个/O端口，每个端口都是8位准双向口，共占32根引脚。每个端口都包括一个锁存器（即专用寄存器PO～P3)、一个输出驱动器和输入缓冲器。通常把4个端口笼统地表示为P0~P3
5.1 并行口及其应用 ❖ 51单片机有4个I/O端口，每个端口都是8位准双向口 ，共占32根引脚。每个端口都包括一个锁存器(即专用 寄存器P0～P3)、一个输出驱动器和输入缓冲器。通 常把4个端口笼统地表示为P0～P3

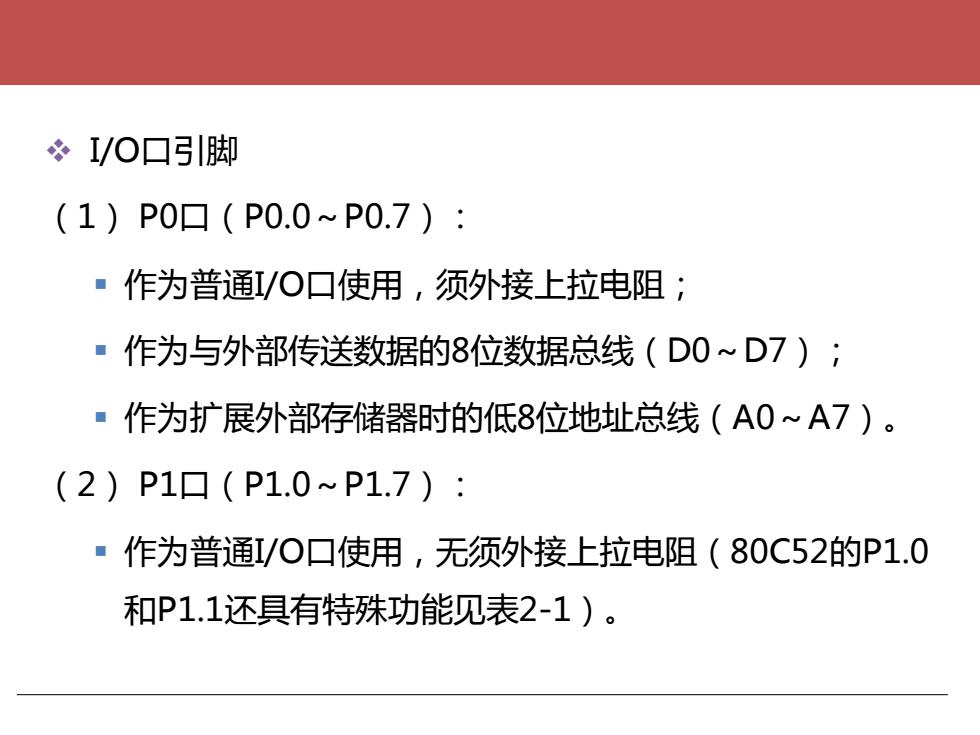

*I/O口引脚（1）P0（P0.0~P0.7）:作为普通I/O口使用，须外接上拉电阻；作为与外部传送数据的8位数据总线（D0～D7）；■作为扩展外部存储器时的低8位地址总线（A0～A7）。(2） P1（P1.0~P1.7） :■作为普通/O口使用，无须外接上拉电阻（80C52的P1.0和P1.1还具有特殊功能见表2-1）
❖ I/O口引脚 （1） P0口（P0.0～P0.7）： ▪ 作为普通I/O口使用，须外接上拉电阻； ▪ 作为与外部传送数据的8位数据总线（D0～D7）； ▪ 作为扩展外部存储器时的低8位地址总线（A0～A7）。 （2） P1口（P1.0～P1.7）： ▪ 作为普通I/O口使用，无须外接上拉电阻（80C52的P1.0 和P1.1还具有特殊功能见表2-1）

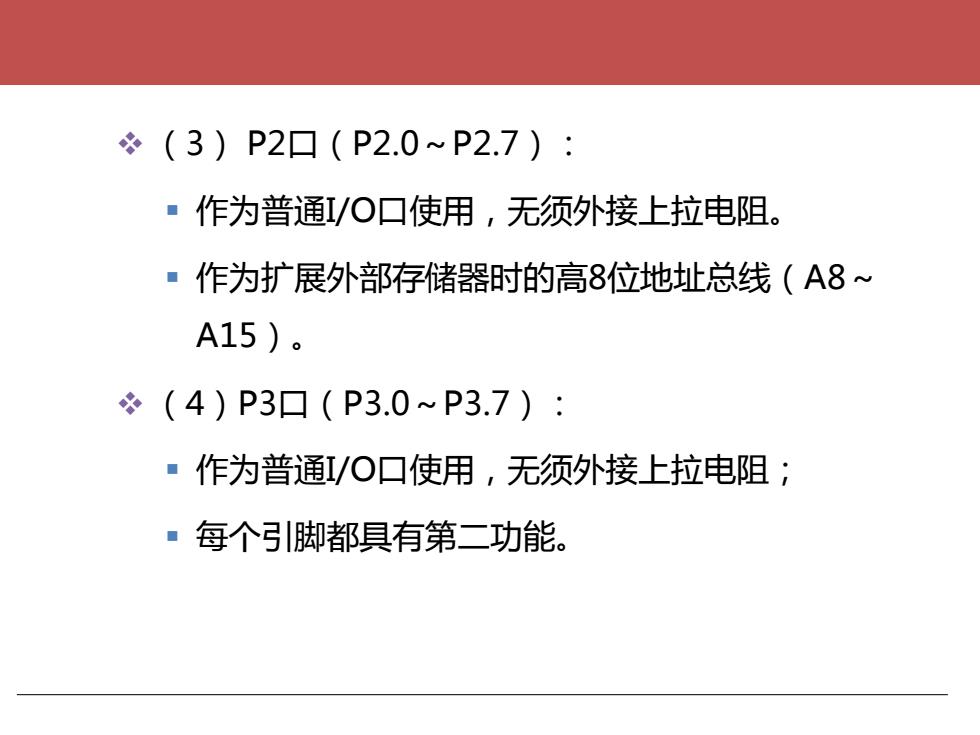

*（3）P2口（P2.0~P2.7）:■作为普通I/O口使用，无须外接上拉电阻。作为扩展外部存储器时的高8位地址总线（A8～A15) 。*（4)P3口（P3.0~P3.7）:1作为普通I/O口使用，无须外接上拉电阻；每个引脚都具有第二功能
❖ （3） P2口（P2.0～P2.7）： ▪ 作为普通I/O口使用，无须外接上拉电阻。 ▪ 作为扩展外部存储器时的高8位地址总线（A8～ A15）。 ❖ （4）P3口（P3.0～P3.7）： ▪ 作为普通I/O口使用，无须外接上拉电阻； ▪ 每个引脚都具有第二功能
