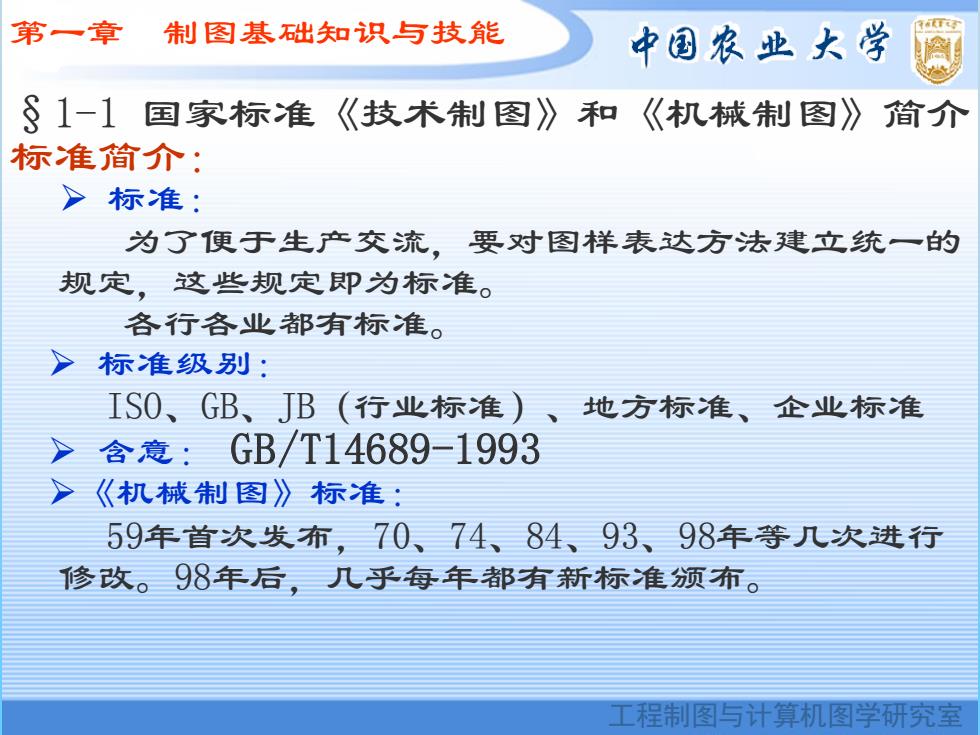

第一章 制图基础知识与技能 中国农业大学 §1-1国家标准《技术制图》和《机械制图》简介 标准简介： >标准： 为了便于生产交流，要对图样表达方法建立统一的 规定，这些规定即为标准。 各行各业都有标准。 标准级别 ISO、GB、JB（行业标准)、地方标准、企业标准 含意：GB/T14689-1993 > 《机械制图》标准： 59年首次发布，70、74、84、93、98年等几次进行 修改。98年后，几乎每年都有新标准颁布。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 第一章 制图基础知识与技能 §1-1 国家标准《技术制图》和《机械制图》简介 标准简介： ➢ 标准： 为了便于生产交流，要对图样表达方法建立统一的 规定，这些规定即为标准。 各行各业都有标准。 ➢ 标准级别： ISO、GB、JB（行业标准）、地方标准、企业标准 ➢ 含意： GB/T14689-1993 ➢《机械制图》标准： 59年首次发布，70、74、84、93、98年等几次进行 修改。98年后，几乎每年都有新标准颁布

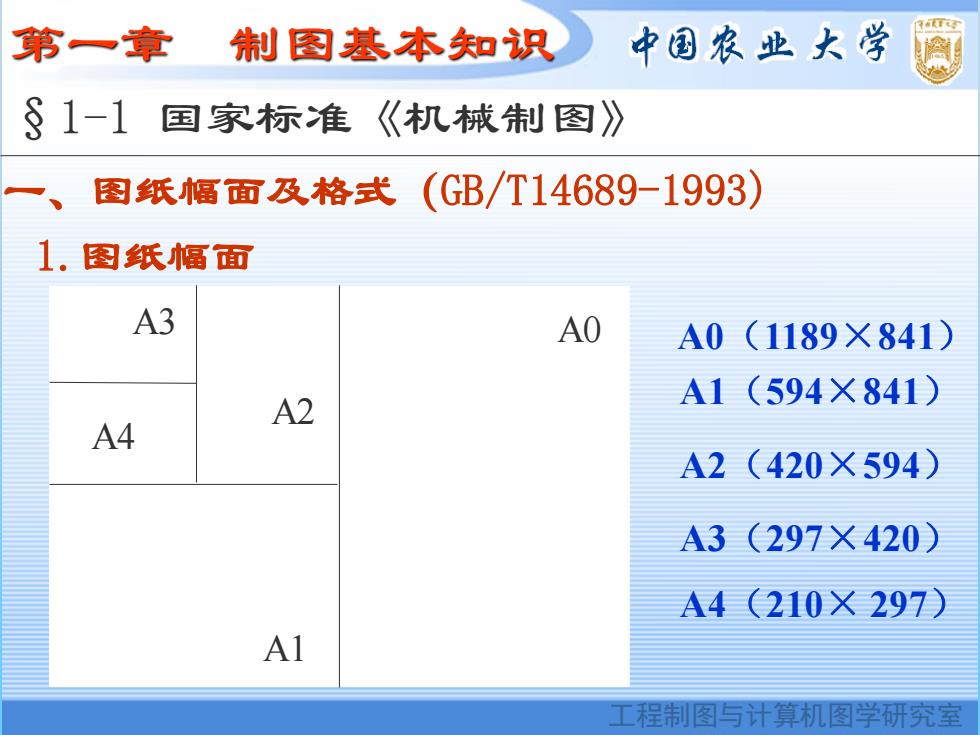

第一章 制图基本知识 中国农业大学 §1-1国家标准 《机械制图》 图纸幅面及格式(GB/T14689-1993) 1.图纸幅面 A3 A0 A0(1189×841) A2 A1(594×841) A4 A2(420×594) A3(297X420) A4(210X297月 Al 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 A0 A1 A2 A3 A4 A0（1189×841） A1（594×841） A2（420×594） A3（297×420） A4（210× 297） 一、图纸幅面及格式（GB/T14689-1993) 第一章 制图基本知识 §1-1 国家标准《机械制图》 1.图纸幅面

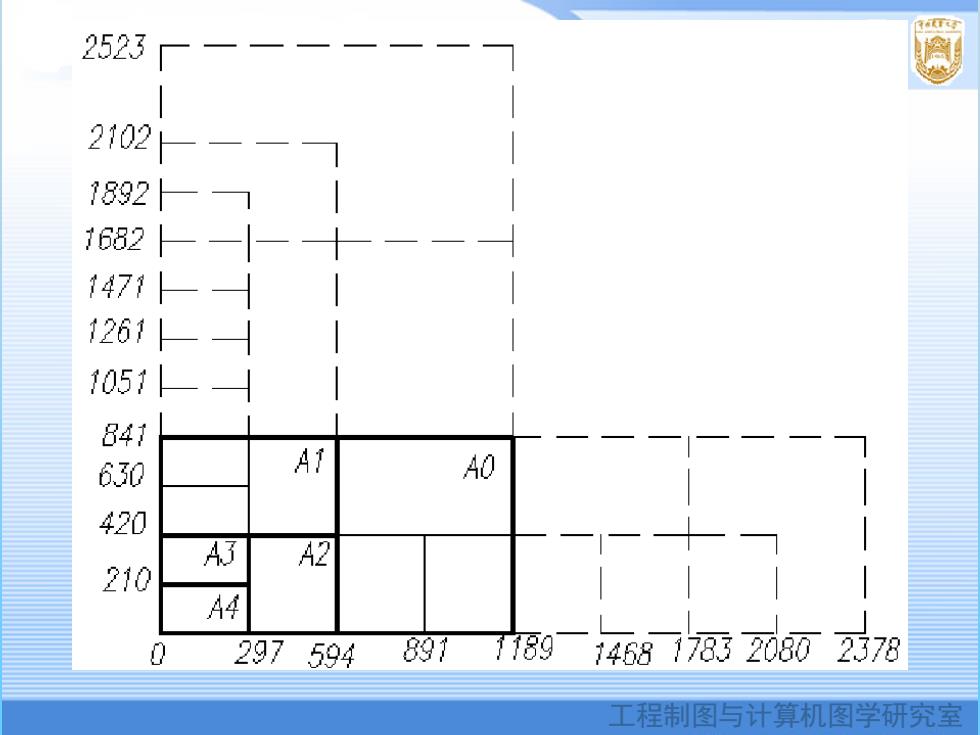

2523 厂 2102 1892 1682 1471 1261— 1051- 641 630 A1 A0 420 A3 A2 210 A4 0 297594 89 11189一14681720802378 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室

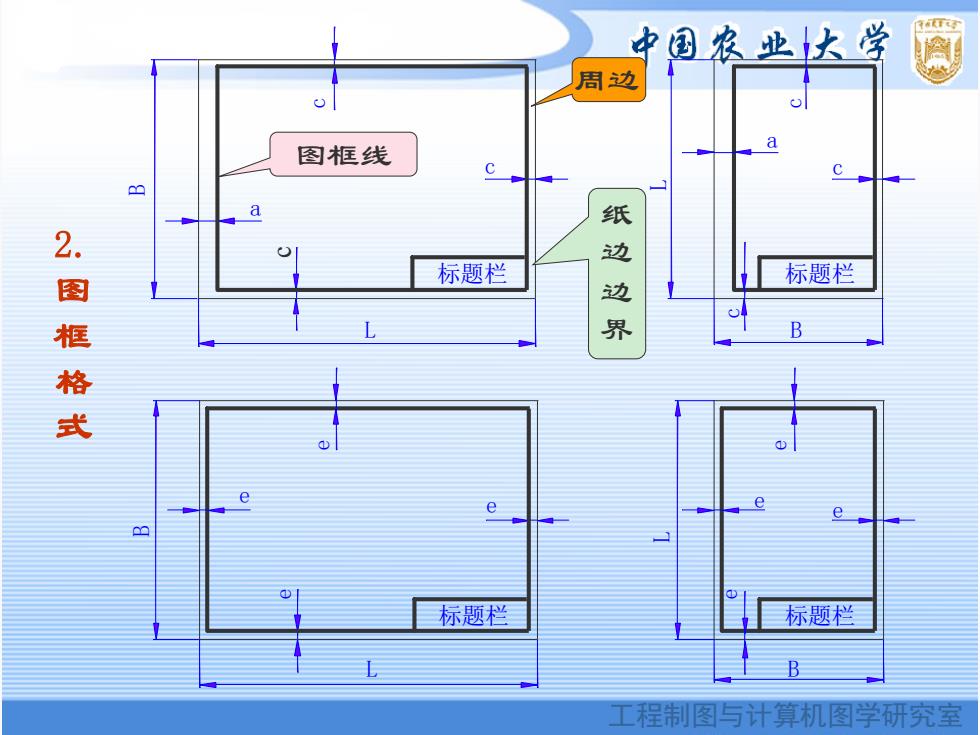

国农业大学 周边 图框线 9 a 纸 .图框格式 标题栏 边边 标题栏 L 界 e e e 标题栏 标题栏 B 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 2. 图 框 格 式 L B a c c c 标题栏 标题栏 L e e B e e B 标题栏 e e L e e 标题栏 c a c c B L 纸 边 边 界 图框线 周边

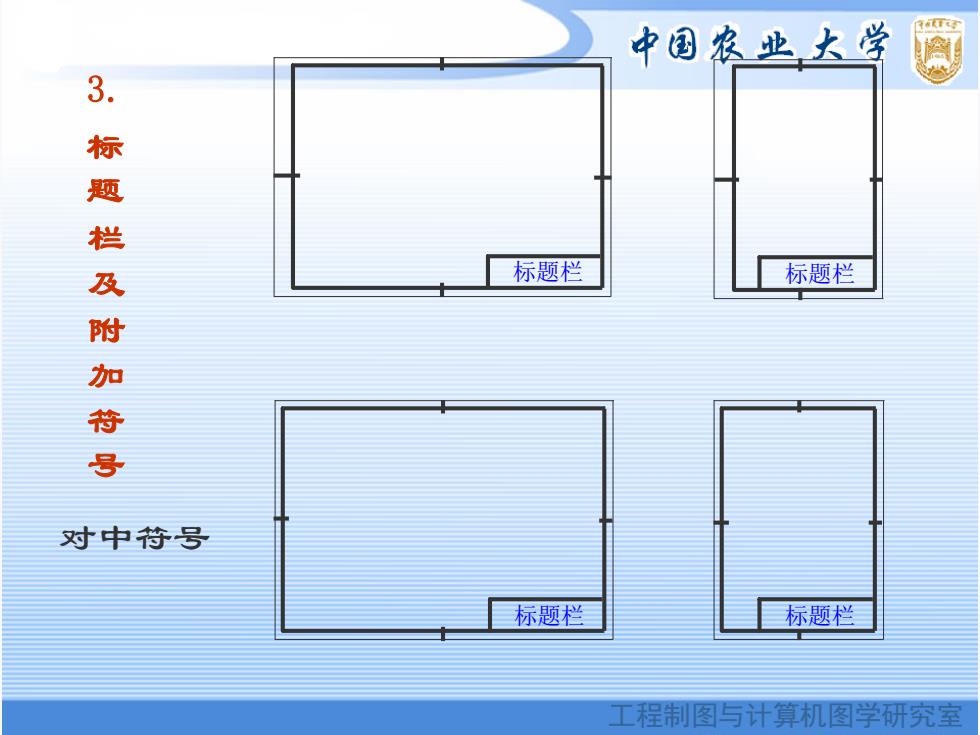

中国农业大学 3 标题栏及附加符号 标题栏 标题栏 对中符号 标题栏 标题栏 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 3. 标 题 栏 及 附 加 符 号 标题栏 标题栏 标题栏 标题栏 对中符号
