弹性变形，借以保证车轮与车架的弹性联系。 四、气体弹簧 气体弹簧是在一个密封的容器中充入压缩气 体，利用气体可压缩性实现弹簧的作用。气体弹 簧的特点是，作用在弹簧上的载荷增加时，容器 中气压升高，弹簧刚度增大：反之，当载荷减小 时，气压下降，刚度减小。气体弹簧具有理想的 变刚度特性。 1.空气弹簧 1)囊式空气弹簧 囊式空气弹簧由夹有帘线的橡胶气囊和密 闭在其中的压缩空气所组成。气囊有单节和多节 式，节数越多，弹性越好，但密封性越差。 2)膜式空气弹簧 膜式空气弹簧的密闭气囊由橡胶膜片和金 属压制件组成。与囊式相比，其刚度较小，车身 自然振动频率较低：尺寸较小，在车上便于布置 故多用在轿车上。 2.油气弹簧 油气弹簧一般以惰性气体氨为弹性介质，用 6
6 弹性变形，借以保证车轮与车架的弹性联系。 四、气体弹簧 气体弹簧是在一个密封的容器中充入压缩气 体，利用气体可压缩性实现弹簧的作用。气体弹 簧的特点是，作用在弹簧上的载荷增加时，容器 中气压升高，弹簧刚度增大；反之，当载荷减小 时，气压下降，刚度减小。气体弹簧具有理想的 变刚度特性。 1．空气弹簧 1）囊式空气弹簧 囊式空气弹簧由夹有帘线的橡胶气囊和密 闭在其中的压缩空气所组成。气囊有单节和多节 式，节数越多，弹性越好，但密封性越差。 2）膜式空气弹簧 膜式空气弹簧的密闭气囊由橡胶膜片和金 属压制件组成。与囊式相比，其刚度较小，车身 自然振动频率较低；尺寸较小，在车上便于布置， 故多用在轿车上。 2．油气弹簧 油气弹簧一般以惰性气体氮为弹性介质，用
油液作为传力介质，由气体弹簧和相当于减振器 的液压缸组成。 1)单气室油气弹簧 单气室油气弹簧分油气分隔式和油气不分 隔式两种，前者可防止油液乳化，且便于充气。 (1)单气室油气分隔式油气弹簧 上半球室、下半球室和橡胶油气隔膜构成了 油气分隔式弹簧，工作缸、活塞和阻尼阀等构成 了减振器。 (2)单气室油气不分隔式油气弹簧 工作缸固定在车架上，管形活塞的下端与转 向节相连。该油气弹簧不仅是前悬架的弹性元件 和减振元件，而且还兼作转向主销。管形活塞内 腔以及活塞与工作缸壁间形成的环形腔内都充 满着工作油液。在管形活塞头的上面有一油层， 既可以润滑活塞又可以作为气室的密封。油层上 方的空间即为高压气室，其中充满高压氮气，气 体和油液之间没有任何隔离装置。 2)双气室油气弹簧 双气室油气弹簧比单气室油气弹簧多一个 >
7 油液作为传力介质，由气体弹簧和相当于减振器 的液压缸组成。 1）单气室油气弹簧 单气室油气弹簧分油气分隔式和油气不分 隔式两种，前者可防止油液乳化，且便于充气。 （1）单气室油气分隔式油气弹簧 上半球室、下半球室和橡胶油气隔膜构成了 油气分隔式弹簧，工作缸、活塞和阻尼阀等构成 了减振器。 （2）单气室油气不分隔式油气弹簧 工作缸固定在车架上，管形活塞的下端与转 向节相连。该油气弹簧不仅是前悬架的弹性元件 和减振元件，而且还兼作转向主销。管形活塞内 腔以及活塞与工作缸壁间形成的环形腔内都充 满着工作油液。在管形活塞头的上面有一油层， 既可以润滑活塞又可以作为气室的密封。油层上 方的空间即为高压气室，其中充满高压氮气，气 体和油液之间没有任何隔离装置。 2）双气室油气弹簧 双气室油气弹簧比单气室油气弹簧多一个

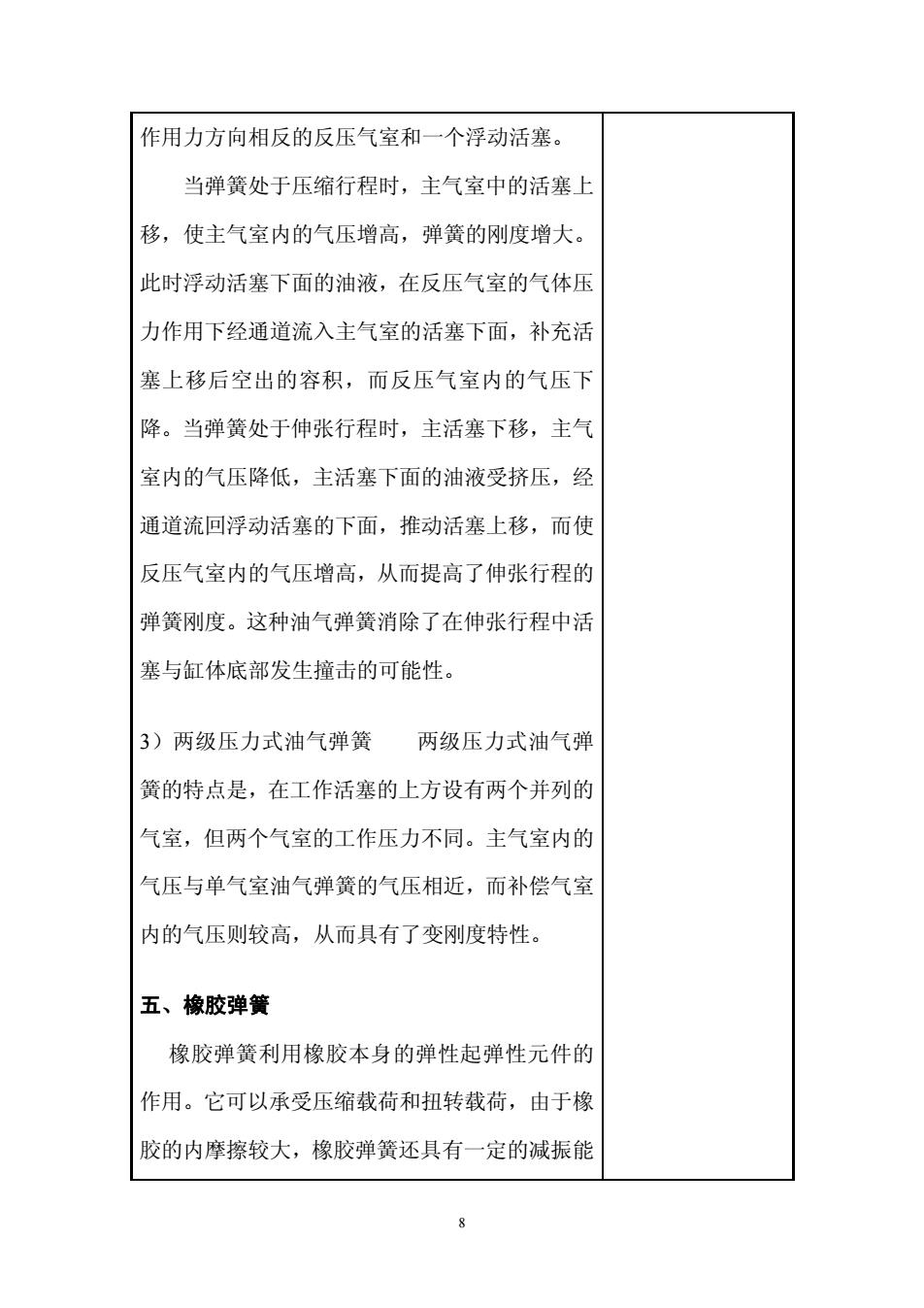

作用力方向相反的反压气室和一个浮动活塞。 当弹簧处于压缩行程时，主气室中的活塞上 移，使主气室内的气压增高，弹簧的刚度增大。 此时浮动活塞下面的油液，在反压气室的气体压 力作用下经通道流入主气室的活塞下面，补充活 塞上移后空出的容积，而反压气室内的气压下 降。当弹簧处于伸张行程时，主活塞下移，主气 室内的气压降低，主活塞下面的油液受挤压，经 通道流回浮动活塞的下面，推动活塞上移，而使 反压气室内的气压增高，从而提高了伸张行程的 弹簧刚度。这种油气弹簧消除了在伸张行程中活 塞与缸体底部发生撞击的可能性。 3)两级压力式油气弹簧 两级压力式油气弹 簧的特点是，在工作活塞的上方设有两个并列的 气室，但两个气室的工作压力不同。主气室内的 气压与单气室油气弹簧的气压相近，而补偿气室 内的气压则较高，从而具有了变刚度特性。 五、橡胶弹簧 橡胶弹簧利用橡胶本身的弹性起弹性元件的 作用。它可以承受压缩载荷和扭转载荷，由于橡 胶的内摩擦较大，橡胶弹簧还具有一定的减振能
8 作用力方向相反的反压气室和一个浮动活塞。 当弹簧处于压缩行程时，主气室中的活塞上 移，使主气室内的气压增高，弹簧的刚度增大。 此时浮动活塞下面的油液，在反压气室的气体压 力作用下经通道流入主气室的活塞下面，补充活 塞上移后空出的容积，而反压气室内的气压下 降。当弹簧处于伸张行程时，主活塞下移，主气 室内的气压降低，主活塞下面的油液受挤压，经 通道流回浮动活塞的下面，推动活塞上移，而使 反压气室内的气压增高，从而提高了伸张行程的 弹簧刚度。这种油气弹簧消除了在伸张行程中活 塞与缸体底部发生撞击的可能性。 3）两级压力式油气弹簧 两级压力式油气弹 簧的特点是，在工作活塞的上方设有两个并列的 气室，但两个气室的工作压力不同。主气室内的 气压与单气室油气弹簧的气压相近，而补偿气室 内的气压则较高，从而具有了变刚度特性。 五、橡胶弹簧 橡胶弹簧利用橡胶本身的弹性起弹性元件的 作用。它可以承受压缩载荷和扭转载荷，由于橡 胶的内摩擦较大，橡胶弹簧还具有一定的减振能
