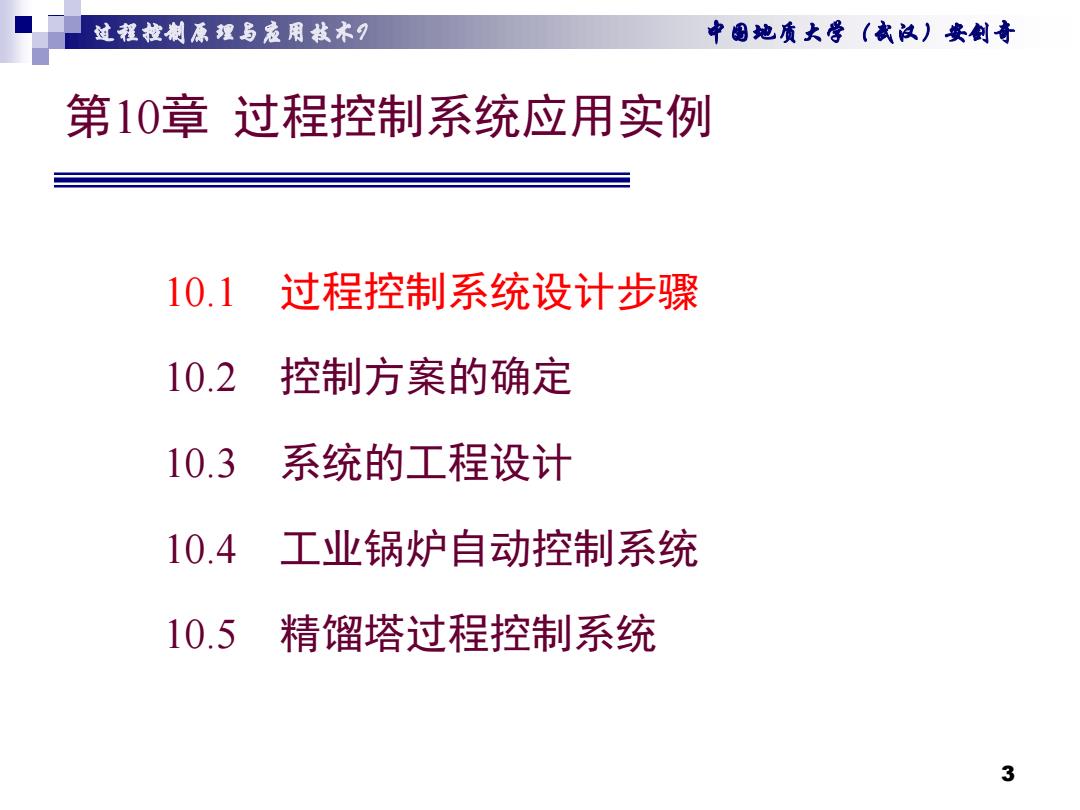

过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 10.1 过程控制系统设计步骤 10.2 控制方案的确定 10.3 系统的工程设计 10.4 工业锅炉自动控制系统 10.5 精馏塔过程控制系统 第10章 过程控制系统应用实例 3
过程拉制原狸与寇用技术？ 中图她质大学（武议）安剑奇 10.1过程控制系统设计步骤 >首先，全面了解被控生产过程， 深入分析工艺过程 >其次，要根据工艺要求，确定最佳控制方案，选择合适检 测变送器和执行器 >最后，要根据具体控制性能指标要求，对过程控制系统进 行控制器设计，参数整定和投运 4
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 10.1 过程控制系统设计步骤 首先，全面了解被控生产过程，深入分析工艺过程 其次，要根据工艺要求，确定最佳控制方案，选择合适检 测变送器和执行器 最后，要根据具体控制性能指标要求，对过程控制系统进 行控制器设计，参数整定和投运 4
过程拉制原狸写寇用技术？ 中图她质大学（武议）安剑奇 10.1过程控制系统设计步骤 >系统要求一般可归纳为以下几个方面： ■安全性：确保人员设备安全。采用参数越限报警、事故报警、 连锁保护等措施 。稳定性：在一定外界扰动下，在系统参数、工艺条件一定变化 范围内，能长期稳定运行的能力 ·准确性：被控量实际与希望之间偏差小，系统控制精度好 ·快速性：从一种工作状态向另一种状态过渡的时间要短 ·经济性：提高产品质量、产量的同时，降耗节能，提高经济效 益与社会效益 5
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 10.1 过程控制系统设计步骤 系统要求一般可归纳为以下几个方面： 安全性：确保人员设备安全。采用参数越限报警、事故报警、 连锁保护等措施 稳定性：在一定外界扰动下，在系统参数、工艺条件一定变化 范围内，能长期稳定运行的能力 准确性：被控量实际与希望之间偏差小，系统控制精度好 快速性：从一种工作状态向另一种状态过渡的时间要短 经济性：提高产品质量、产量的同时，降耗节能，提高经济效 益与社会效益 5
过程拉制原狸与爱用栽术 中图她质大学（武议）安剑奇 10.1过程控制系统设计步骤 >设计开发基本步骤为： 1、熟悉系统的技术要求或性能指标 ·通常由用户或被控过程设计制造单位提出，是控制方案设计的基本前提 2、建立被控过程的数学模型 ·模型是过程控制系统理论分析和设计的基础 3、确定控制方案 ·根据控制要求确定不同的控制方案，要从生产过程全局出发加以考虑 ·系统的控制方案包括系统的组成、控制方式和控制规律的确定 6
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 10.1 过程控制系统设计步骤 设计开发基本步骤为： 1、熟悉系统的技术要求或性能指标 • 通常由用户或被控过程设计制造单位提出，是控制方案设计的基本前提 2、建立被控过程的数学模型 • 模型是过程控制系统理论分析和设计的基础 3、确定控制方案 • 根据控制要求确定不同的控制方案，要从生产过程全局出发加以考虑 • 系统的控制方案包括系统的组成、控制方式和控制规律的确定 6
过程拉制原狸与爱用栽术？ 中图她质大学（武议）安剑奇 10.1过程控制系统设计步骤 4、根据系统的动态和静态特性进行理论分析与综合 ·判定稳定性，分析计算过渡过程特性等，为控制器参数整定提供依据 ·方法包括：经典控制理论的频率特性法、根轨迹法、现代控制理论的 优化设计方法、计算机仿真和实验研究等 5、实验验证 ·采用计算机仿真工具MATLAB、LabVIEW等进行实验验证 6、工程设计 7、工程安装 8、控制器的参数整定 7
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 10.1 过程控制系统设计步骤 4、根据系统的动态和静态特性进行理论分析与综合 • 判定稳定性，分析计算过渡过程特性等，为控制器参数整定提供依据 • 方法包括：经典控制理论的频率特性法、根轨迹法、现代控制理论的 优化设计方法、计算机仿真和实验研究等 5、实验验证 • 采用计算机仿真工具MATLAB、LabVIEW等进行实验验证 6、工程设计 7、工程安装 8、控制器的参数整定 7
