第4章接口技术与过程通道 4.1A/D、D/A转换 4.2采样与保持 4.3输入/输出接口与过程通道 4.4PLC的接口技术 4.5集散控制系统 4.6现场总线控制技术 4.7工业以太网控制系统
第4章 接口技术与过程通道 4.1 A/D、D/A转换 4.2 采样与保持 4.3 输入/输出接口与过程通道 4.4 PLC的接口技术 4.5 集散控制系统 4.6 现场总线控制技术 4.7 工业以太网控制系统

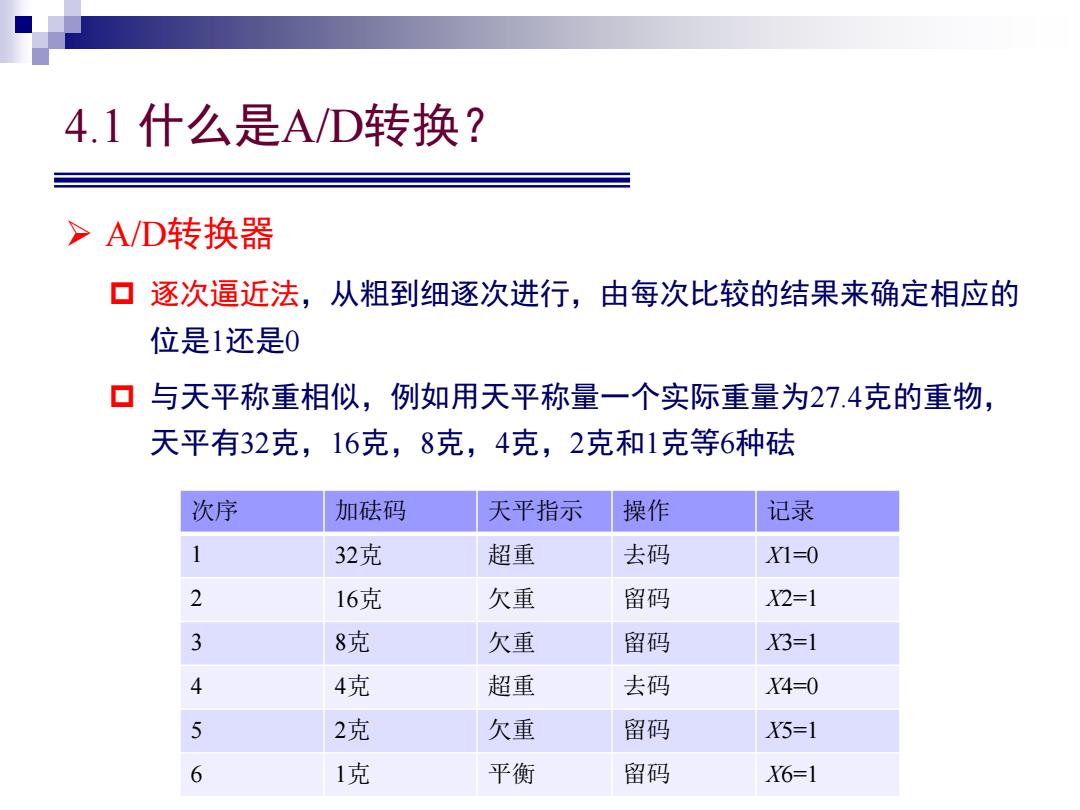

4.1什么是A/D转换？ >A/D转换器 逐次逼近法，从粗到细逐次进行，由每次比较的结果来确定相应的 位是1还是0 口与天平称重相似，例如用天平称量一个实际重量为27.4克的重物， 天平有32克，16克，8克，4克，2克和1克等6种砝 次序 加砝码 天平指示 操作 记录 32克 超重 去码 X1=0 16克 欠重 留码 X2=1 3 8克 欠重 留码 X3=1 4克 超重 去码 X4=0 5 2克 欠重 留码 X5=1 6 1克 平衡 留码 X6=1
A/D转换器 逐次逼近法，从粗到细逐次进行，由每次比较的结果来确定相应的 位是1还是0 与天平称重相似，例如用天平称量一个实际重量为27.4克的重物， 天平有32克，16克，8克，4克，2克和1克等6种砝 4.1 什么是A/D转换？ 次序 加砝码 天平指示 操作 记录 1 32克 超重 去码 X1=0 2 16克 欠重 留码 X2=1 3 8克 欠重 留码 X3=1 4 4克 超重 去码 X4=0 5 2克 欠重 留码 X5=1 6 1克 平衡 留码 X6=1

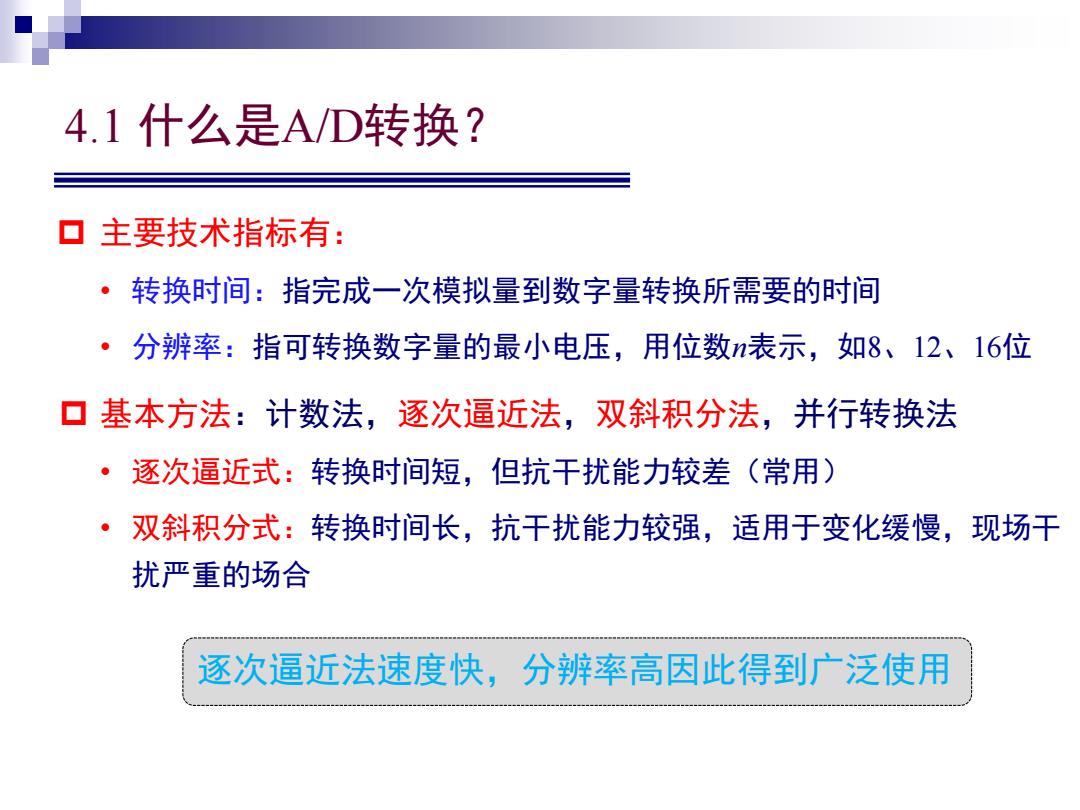

4.1什么是AD转换？ ▣主要技术指标有： ·转换时间：指完成一次模拟量到数字量转换所需要的时间 ·分辨率：指可转换数字量的最小电压，用位数n表示，如8、12、16位 ▣基本方法：计数法，逐次逼近法，双斜积分法，并行转换法 逐次逼近式：转换时间短，但抗干扰能力较差（常用） ,双斜积分式：转换时间长，抗干扰能力较强，适用于变化缓慢，现场干 扰严重的场合 逐次逼近法速度快，分辨率高因此得到广泛使用
4.1 什么是A/D转换？ 主要技术指标有： • 转换时间：指完成一次模拟量到数字量转换所需要的时间 • 分辨率：指可转换数字量的最小电压，用位数n表示，如8、12、16位 基本方法：计数法，逐次逼近法，双斜积分法，并行转换法 • 逐次逼近式：转换时间短，但抗干扰能力较差（常用） • 双斜积分式：转换时间长，抗干扰能力较强，适用于变化缓慢，现场干 扰严重的场合 逐次逼近法速度快，分辨率高因此得到广泛使用
4.1什么是A/D转换？-ADC0809 >8位A/D转换器ADC0809 组成：8通道模拟开关、8位AD转换器、三态输出锁存缓冲器 ▣ EOC:AD转换结束输出信号，高电平有效。START有效开始EOC 为0，表示A/D转换进行中；转换结束，EOC为1 ADC08O9内部结构 STARTCLK 主要性能：分辨率为8位； 8路 EOC 模拟量 转换时间为100us左右；模 开关 三态 拟输入电压范围为0~5V,对 8位A/D 输出 A出 转换器 锁存器 应A/D转换值为0 OH~FFH; 地址 C 锁存与 译码 ALEI VR（+)VR(-)OE ★
4.1 什么是A/D转换？--ADC0809 8位A/D转换器ADC0809 组成：8通道模拟开关、8位A/D转换器、三态输出锁存缓冲器 EOC：A/D 转换结束输出信号，高电平有效。START有效开始EOC 为0，表示A/D转换进行中；转换结束，EOC为1 主要性能：分辨率为8位； 转换时间为100μs左右；模 拟输入电压范围为0~5V，对 应A/D转换值为00H~FFH；
4.1什么是DA转换？ >什么是D/A转换 将离散的数字量转换为相应的连续性的模拟量 ▣ 原理：输入的二进制数码存入寄存器，每一位控制一个模拟开关， 模拟开关或是接地，或是经电阻接基准电压源 数字量 模拟量 输入 数据缓冲 : 数据锁存 模拟开关 电阻网络 驱动放大 输出
4.1 什么是D/A转换？ 什么是D/A转换 将离散的数字量转换为相应的连续性的模拟量 原理：输入的二进制数码存入寄存器，每一位控制一个模拟开关， 模拟开关或是接地，或是经电阻接基准电压源 数据缓冲 数据锁存 模拟开关 电阻网络 驱动放大 … … … … … 数字量 输入 模拟量 输出
