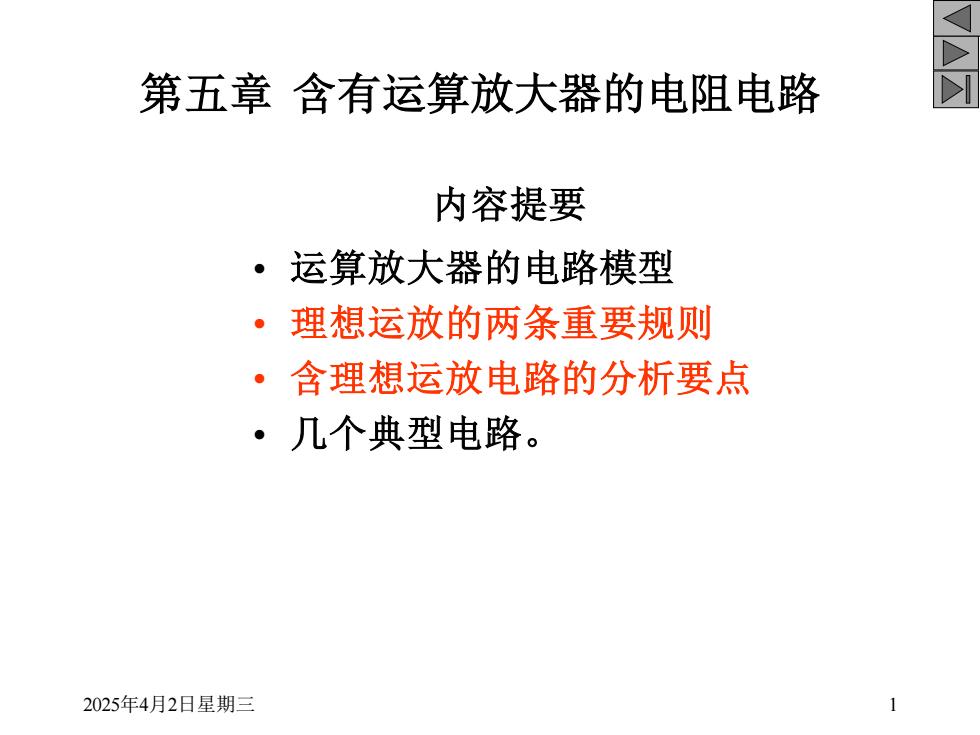

第五章含有运算放大器的电阻电路 内容提要 ·运算放大器的电路模型 ·理想运放的两条重要规则 ·含理想运放电路的分析要点 ·几个典型电路。 2025年4月2日星期三 1
2025年4月2日星期三 1 第五章 含有运算放大器的电阻电路 内容提要 • 运算放大器的电路模型 • 理想运放的两条重要规则 • 含理想运放电路的分析要点 • 几个典型电路

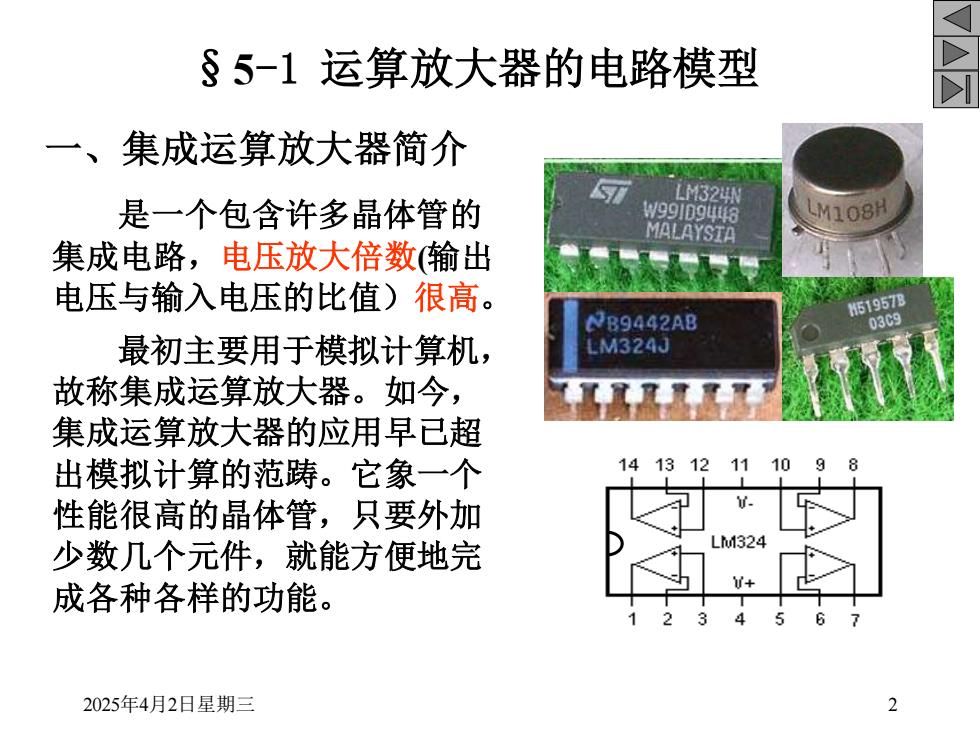

§5-1运算放大器的电路模型 一、集成运算放大器简介 LM324 是一个包含许多晶体管的 W990g48 M108别 MALAYSTA 集成电路，电压放大倍数输出 电压与输入电压的比值)很高。 51957B NB9442A8 03C9 最初主要用于模拟计算机， LM324J 故称集成运算放大器。如今， 集成运算放大器的应用早已超 出模拟计算的范踌。它象一个 141312111098 性能很高的晶体管，只要外加 LM324 少数几个元件，就能方便地完 成各种各样的功能。 2025年4月2日星期三 2
2025年4月2日星期三 2 §5-1 运算放大器的电路模型 一、集成运算放大器简介 是一个包含许多晶体管的 集成电路，电压放大倍数(输出 电压与输入电压的比值）很高。 最初主要用于模拟计算机， 故称集成运算放大器。如今， 集成运算放大器的应用早已超 出模拟计算的范踌。它象一个 性能很高的晶体管，只要外加 少数几个元件，就能方便地完 成各种各样的功能

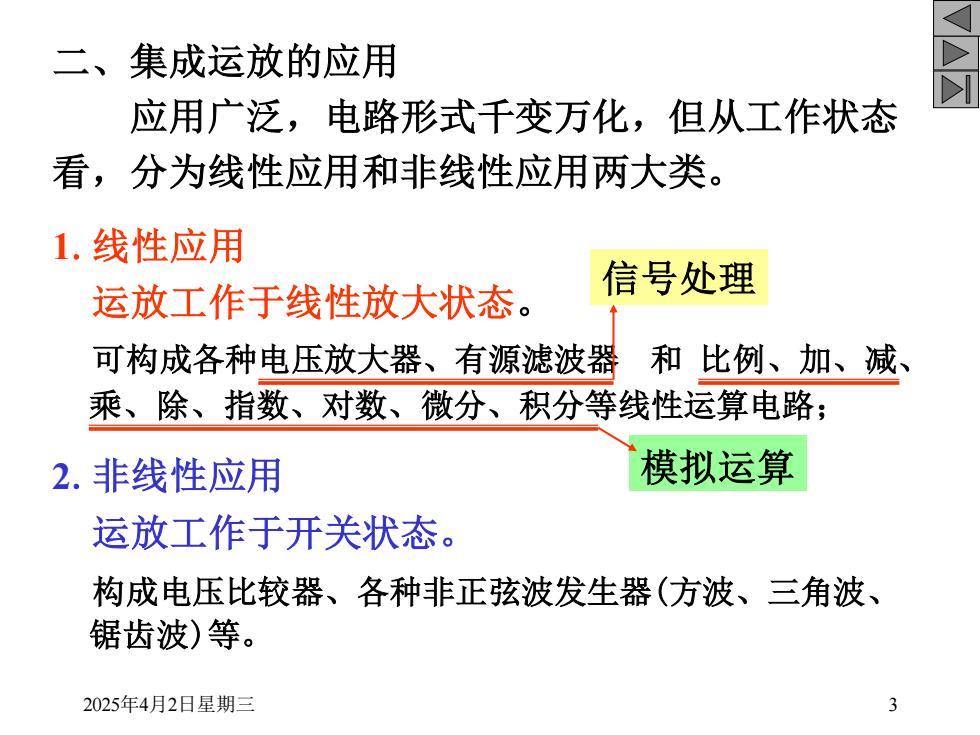

二、集成运放的应用 应用广泛，电路形式千变万化，但从工作状态 看，分为线性应用和非线性应用两大类。 1.线性应用 运放工作于线性放大状态。 信号处理 可构成各种电压放大器、有源滤波器 和比例、加、减、 乘、除、指数、对数、微分、积分等线性运算电路： 2.非线性应用 模拟运算 运放工作于开关状态。 构成电压比较器、各种非正弦波发生器（方波、三角波、 锯齿波)等。 2025年4月2日星期三 3
2025年4月2日星期三 3 二、集成运放的应用 应用广泛，电路形式千变万化，但从工作状态 看，分为线性应用和非线性应用两大类。 1.线性应用 运放工作于线性放大状态。 可构成各种电压放大器、有源滤波器 和 比例、加、减、 乘、除、指数、对数、微分、积分等线性运算电路； 2.非线性应用 运放工作于开关状态。 构成电压比较器、各种非正弦波发生器(方波、三角波、 锯齿波)等。 信号处理 模拟运算

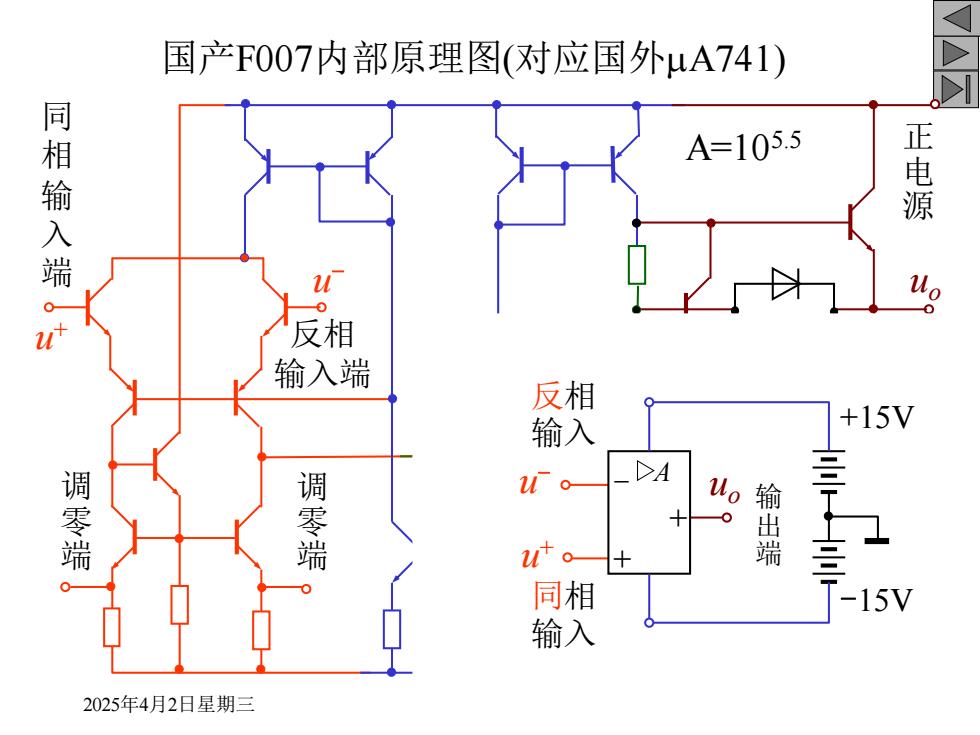

国产F007内部原理图（对应国外μA741) 同相输入端 A=105.5 正 0 反相 输入端 反相 输入 +15V 调零端 调零端 输 ● 端 三上 同相 -15V 输入 2025年4月2日星期三
2025年4月2日星期三 4 国产F007内部原理图(对应国外mA741) 同 相 输 入 端 反相 输入端 输 出 端 正 电 源 负 电 源 调 零 端 调 零 端 A=105.5 u + u - uo + - + A 反相 输入 同相 输入 输 出 端 u - u + uo +15V -15V

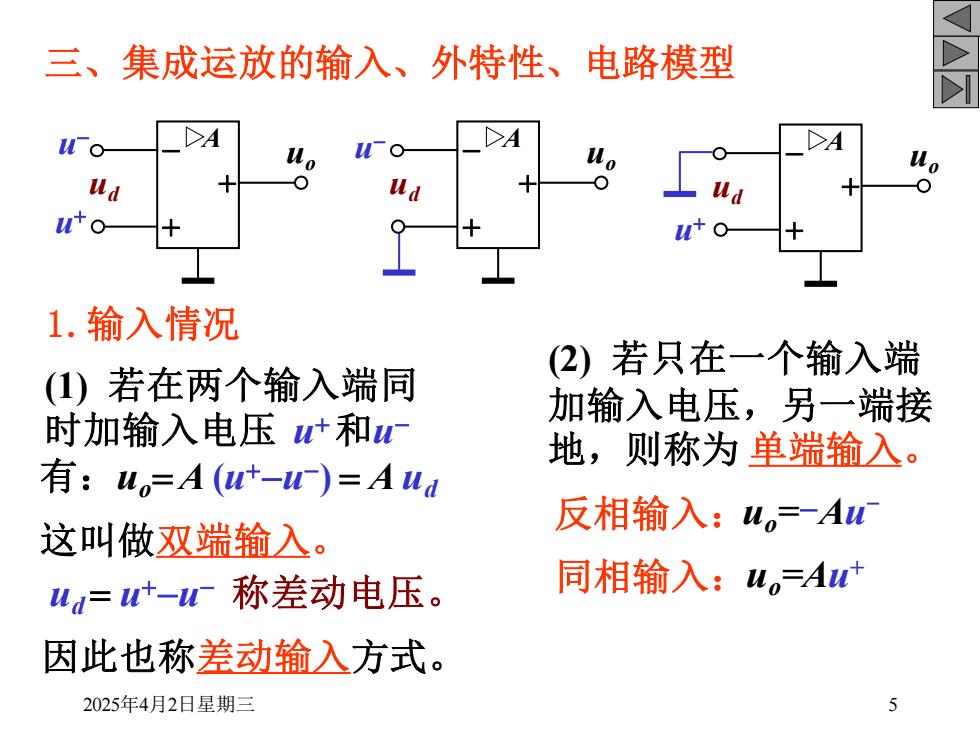

三、集成运放的输入、外特性、电路模型 >A ud ud ud 1.输入情况 (2)若只在一个输入端 (1)若在两个输入端同 加输入电压，另一端接 时加输入电压u+和u 地，则称为单端输入。 有：u,=A(t-W)=Aua 反相输入：u。=-AW 这叫做双端输入。 uu=ut-称差动电压。 同相输入：u。=Au 因此也称差动输入方式。 2025年4月2日星期三 5
2025年4月2日星期三 5 三、集成运放的输入、外特性、电路模型 uo =-Au - 同相输入：uo=Au + u - u + uo + - + A ud 1.输入情况 (1) 若在两个输入端同 时加输入电压 u +和u - 有：uo = A (u +-u - ) = A ud 这叫做双端输入。 ud = u +-u - 称差动电压。 (2) 若只在一个输入端 加输入电压，另一端接 地，则称为 单端输入。 uo + - + A ud u - uo + - + A ud u + 反相输入： 因此也称差动输入方式
