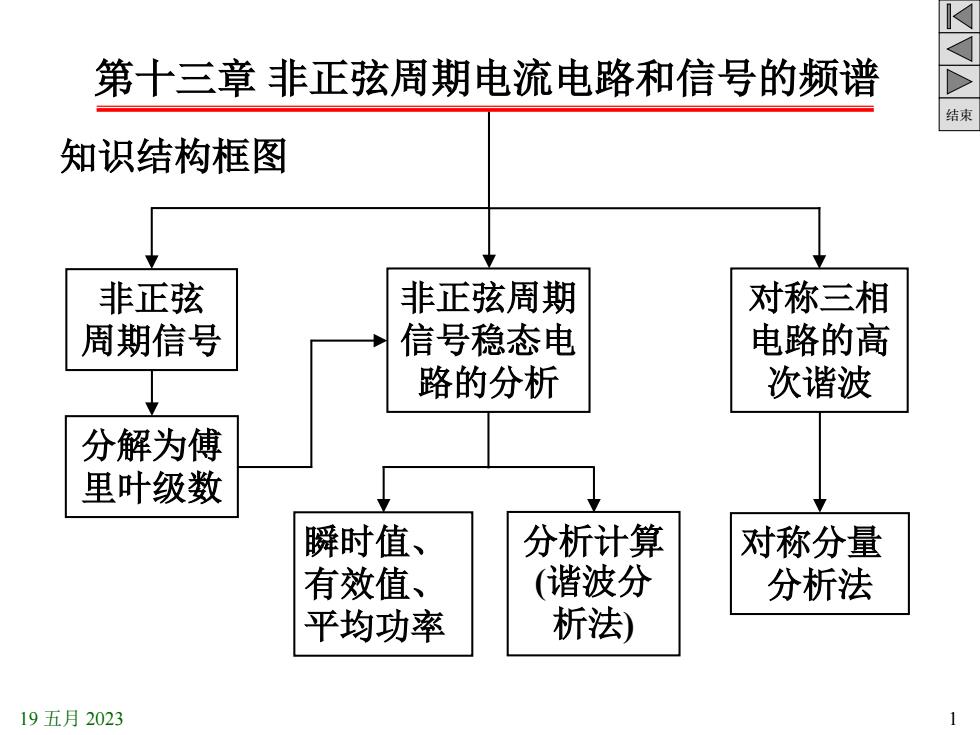

第十三章非正弦周期电流电路和信号的频谱 结束 知识结构框图 非正弦 非正弦周期 对称三相 周期信号 信号稳态电 电路的高 路的分析 次谐波 分解为傅 里叶级数 瞬时值、 分析计算 对称分量 有效值、 (谐波分 分析法 平均功率 析法) 19五月2023 1
结束 19 五月 2023 1 第十三章 非正弦周期电流电路和信号的频谱 知识结构框图 非正弦 周期信号 分解为傅 里叶级数 非正弦周期 信号稳态电 路的分析 瞬时值、 有效值、 平均功率 分析计算 (谐波分 析法) 对称三相 电路的高 次谐波 对称分量 分析法

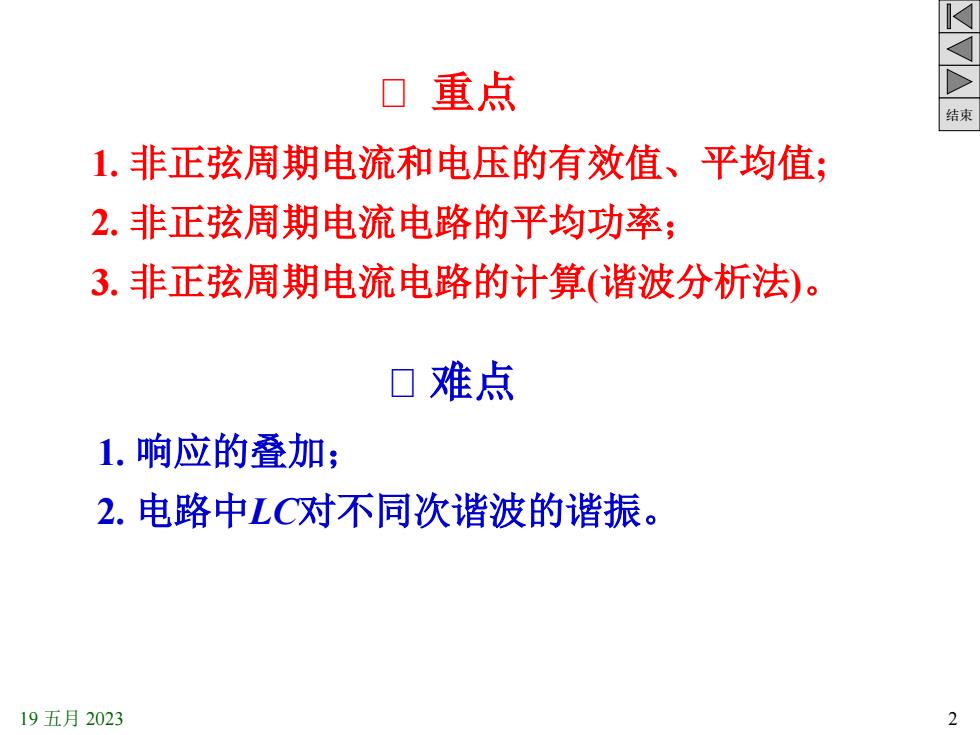

重点 结束 1.非正弦周期电流和电压的有效值、平均值； 2.非正弦周期电流电路的平均功率； 3.非正弦周期电流电路的计算（谐波分析法）。 口难点 1.响应的叠加； 2.电路中LC对不同次谐波的谐振。 19五月2023 2
结束 19 五月 2023 2 重点 1. 非正弦周期电流和电压的有效值、平均值; 2. 非正弦周期电流电路的平均功率； 3. 非正弦周期电流电路的计算(谐波分析法)。 难点 1. 响应的叠加； 2. 电路中LC对不同次谐波的谐振

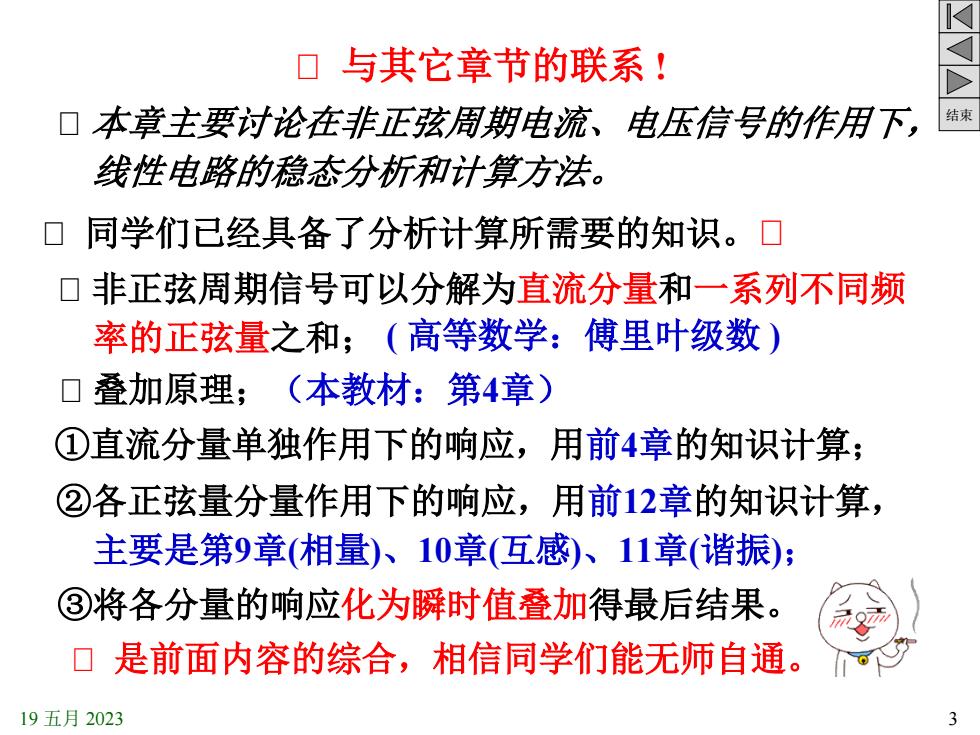

口与其它章节的联系！ 口本章主要讨论在非正弦周期电流、电压信号的作用下， 结柬 线性电路的稳态分析和计算方法。 口同学们已经具备了分析计算所需要的知识。口 0 非正弦周期信号可以分解为直流分量和一系列不同频 率的正弦量之和；（高等数学：傅里叶级数） 口叠加原理；（本教材：第4章) ①直流分量单独作用下的响应，用前4章的知识计算； ②各正弦量分量作用下的响应，用前12章的知识计算， 主要是第9章相量)、10章（互感）、11章（谐振）； ③将各分量的响应化为瞬时值叠加得最后结果。 口是前面内容的综合，相信同学们能无师自通。 19五月2023
结束 19 五月 2023 3 与其它章节的联系 ! 非正弦周期信号可以分解为直流分量和一系列不同频 率的正弦量之和； 同学们已经具备了分析计算所需要的知识。 ②各正弦量分量作用下的响应，用前12章的知识计算， 主要是第9章(相量)、10章(互感)、11章(谐振)； ③将各分量的响应化为瞬时值叠加得最后结果。 ①直流分量单独作用下的响应，用前4章的知识计算； 是前面内容的综合，相信同学们能无师自通。 本章主要讨论在非正弦周期电流、电压信号的作用下， 线性电路的稳态分析和计算方法。 ( 高等数学：傅里叶级数 ) 叠加原理；（本教材：第4章）
§13-1非正弦周期信号 口生产实际中，会碰到许多非正弦信号，原因有： 结束 ①激励本身是非正弦信号； 口在电气工程、电子信息、自动控制、计算机等技 术领域中经常用到非正弦信号，例如交流发电机 的输出电压严格地说是非正弦量。 ②电路中含有非线性元件。 例如整流电路、含铁心电感的电路等。 口非正弦周期交流信号的特点 ①不是正弦波： ②按周期规律变化。→f)=f(t+nT 19五月2023
结束 19 五月 2023 4 §13-1 非正弦周期信号 生产实际中，会碰到许多非正弦信号，原因有： ①激励本身是非正弦信号； 在电气工程、电子信息、自动控制、计算机等技 术领域中经常用到非正弦信号，例如交流发电机 的输出电压严格地说是非正弦量。 ②电路中含有非线性元件。 例如整流电路、含铁心电感的电路等。 ①不是正弦波； ②按周期规律变化。 非正弦周期交流信号的特点 f (t) =f (t +nT)

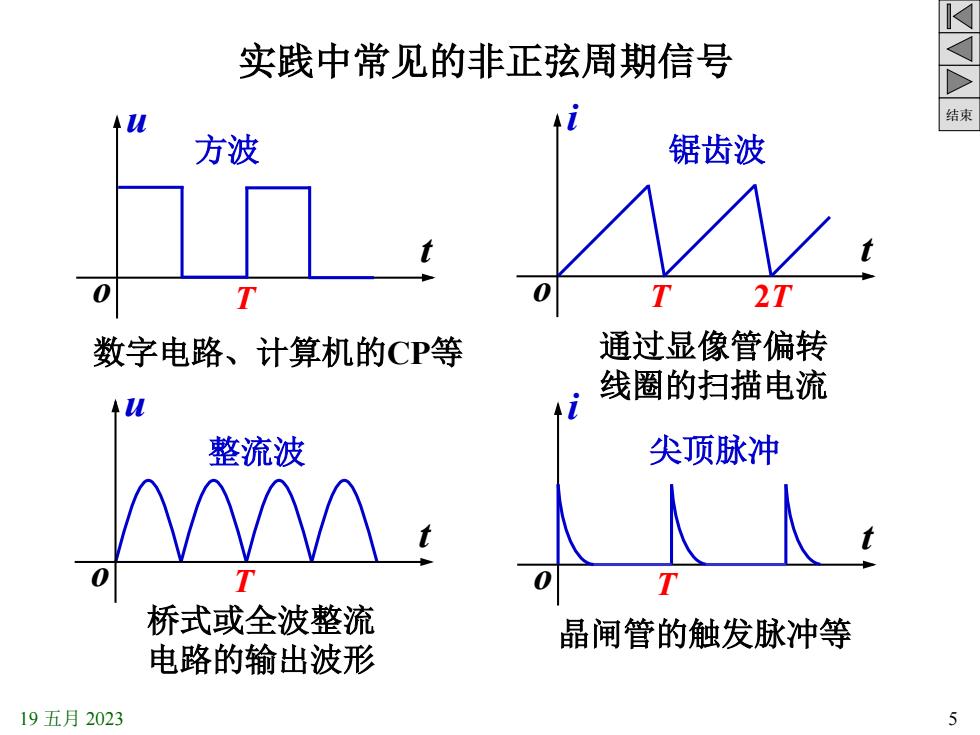

实践中常见的非正弦周期信号 结束 方波 锯齿波 T 2T 数字电路、计算机的CP等 通过显像管偏转 线圈的扫描电流 整流波 尖顶脉冲 桥式或全波整流 晶闸管的触发脉冲等 电路的输出波形 19五月2023 5
结束 19 五月 2023 5 实践中常见的非正弦周期信号 T 2T 锯齿波 T 尖顶脉冲 T 整流波 数字电路、计算机的CP等 通过显像管偏转 线圈的扫描电流 桥式或全波整流 晶闸管的触发脉冲等 电路的输出波形 o t i o t u T 方波 o t u o t i
