2.外特性（电压传输特性） sat (I)当|ua|<s时 u-Aud 运放在线性放大 状态下工作。 Usat d- 士13 105.5 4的变化范围非常小。 F007:A≈105.5 (2)当|ua>s时 Ec=±15V uo≥士Uam,不再随输 U,am≈±13V 入u的变化而改变 A很大，传输特性很陡， 运放处于饱和状态。 2025年4月2日星期三 6
2025年4月2日星期三 6 2. 外特性 (电压传输特性) (1) 当| ud | e 时 (2) 当| ud | e 时 uo /V ud /mV o -Usat -e Usat e ud ≤ 105.5 uo ±13 A = F007：A≈ 105.5 EC =±15V Usat ≈±13V uo ≈±Usat，不再随输 入ud的变化而改变 A 很大，传输特性很陡， 运放处于饱和状态。 运放在线性放大 状态下工作。 uo = A ud ud的变化范围非常小

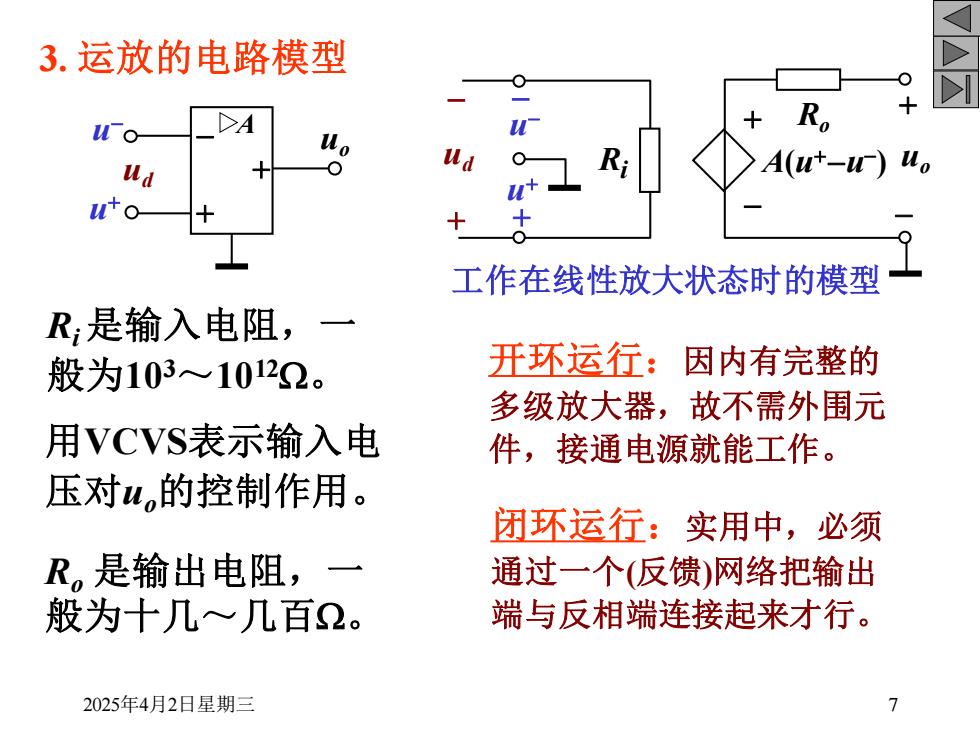

3.运放的电路模型 ud ud A(u+-W）uo 工作在线性放大状态时的模型 R:是输入电阻，一 般为10310122。 开环运行：因内有完整的 多级放大器，故不需外围元 用VCVS表示输入电 件，接通电源就能工作。 压对u的控制作用。 闭环运行：实用中，必须 R。是输出电阻，一 通过一个（反馈）网络把输出 般为十几~几百①。 端与反相端连接起来才行。 2025年4月2日星期三 >
2025年4月2日星期三 7 3. 运放的电路模型 工作在线性放大状态时的模型 u - u + uo + - + A ud Ro A(u +-u - ) + - uo + - Ri + u - u + - ud + - Ri 是输入电阻，一 般为103～1012W。 Ro 是输出电阻，一 般为十几～几百W。 用VCVS表示输入电 压对uo的控制作用。 开环运行：因内有完整的 多级放大器，故不需外围元 件，接通电源就能工作。 闭环运行：实用中，必须 通过一个(反馈)网络把输出 端与反相端连接起来才行
