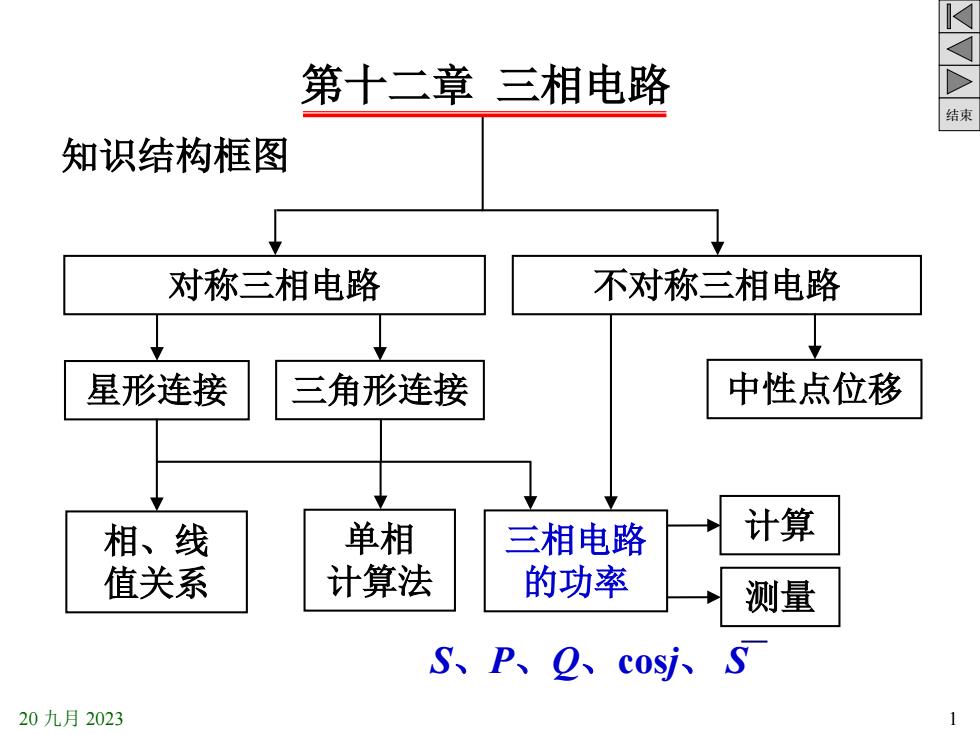

第十二章三相电路 结束 知识结构框图 对称三相电路 不对称三相电路 星形连接 三角形连接 中性点位移 相、线 单相 三相电路 计算 值关系 计算法 的功率 测量 S、P、2、cosj、S 20九月2023 1
结束 20 九月 2023 1 第十二章 三相电路 知识结构框图 对称三相电路 相、线 值关系 星形连接 三角形连接 不对称三相电路 计算 中性点位移 测量 单相 计算法 三相电路 的功率 S、P、Q、cosj、 S

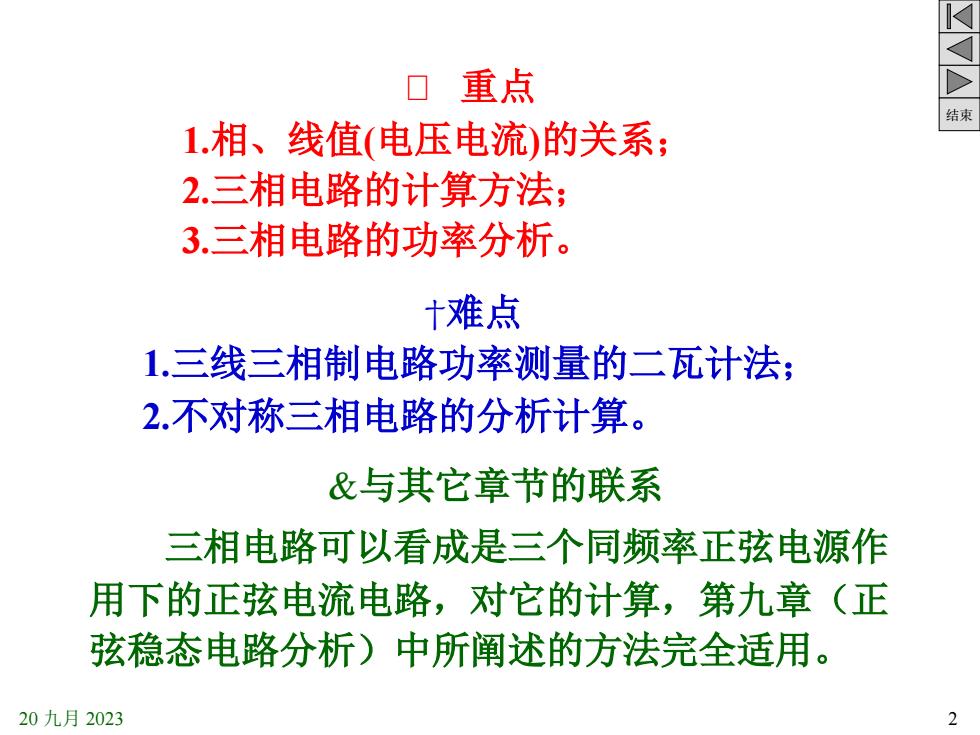

口重点 结束 1相、线值（电压电流）的关系： 2.三相电路的计算方法； 3.三相电路的功率分析。 十难点 1.三线三相制电路功率测量的二瓦计法； 2.不对称三相电路的分析计算。 &与其它章节的联系 三相电路可以看成是三个同频率正弦电源作 用下的正弦电流电路，对它的计算，第九章（正 弦稳态电路分析)中所阐述的方法完全适用。 20九月2023
结束 20 九月 2023 2 难点 1.三线三相制电路功率测量的二瓦计法； 2.不对称三相电路的分析计算。 &与其它章节的联系 三相电路可以看成是三个同频率正弦电源作 用下的正弦电流电路，对它的计算，第九章（正 弦稳态电路分析）中所阐述的方法完全适用。 重点 1.相、线值(电压电流)的关系； 2.三相电路的计算方法； 3.三相电路的功率分析
§12-1三相电路 结束 1.三相电路的优点和特殊性 ()何谓三相电路 口由三相电源、三相负载和三相输电线路组成的电路。 口在世界各国的电力系统中，交流供电方式绝大多数 都采用三相制，原因是采用三相制供电比单相制供 电有更多的优越性。 (2)三相供电电路的优点 ①发电方面：比单相电源可提高功率50%； ②输电方面：比单相输电节省钢材25%； 20九月2023 3
结束 20 九月 2023 3 §12-1 三相电路 由三相电源、三相负载和三相输电线路组成的电路。 1. 三相电路的优点和特殊性 (1) 何谓三相电路 在世界各国的电力系统中，交流供电方式绝大多数 都采用三相制，原因是采用三相制供电比单相制供 电有更多的优越性。 ① 发电方面：比单相电源可提高功率 50%； ② 输电方面：比单相输电节省钢材 25％； (2) 三相供电电路的优点

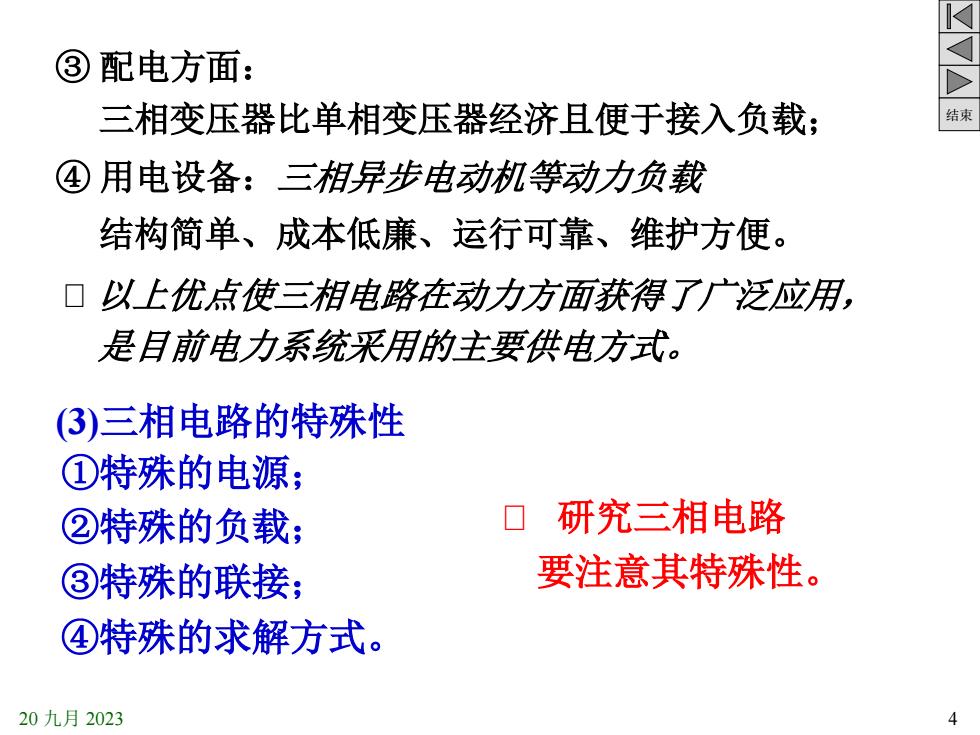

③配电方面： 三相变压器比单相变压器经济且便于接入负载； 结束 ④用电设备：三相异步电动机等动力负载 结构简单、成本低廉、运行可靠、维护方便。 口以上优点使三相电路在动力方面获得了广泛应用， 是目前电力系统采用的主要供电方式。 (3)三相电路的特殊性 ①特殊的电源； ②特殊的负载； 口研究三相电路 ③特殊的联接； 要注意其特殊性。 ④特殊的求解方式。 20九月2023
结束 20 九月 2023 4 (3)三相电路的特殊性 以上优点使三相电路在动力方面获得了广泛应用， 是目前电力系统采用的主要供电方式。 ①特殊的电源； ②特殊的负载； ③特殊的联接； ④特殊的求解方式。 ③ 配电方面： ④ 用电设备：三相异步电动机等动力负载 三相变压器比单相变压器经济且便于接入负载； 结构简单、成本低廉、运行可靠、维护方便。 研究三相电路 要注意其特殊性

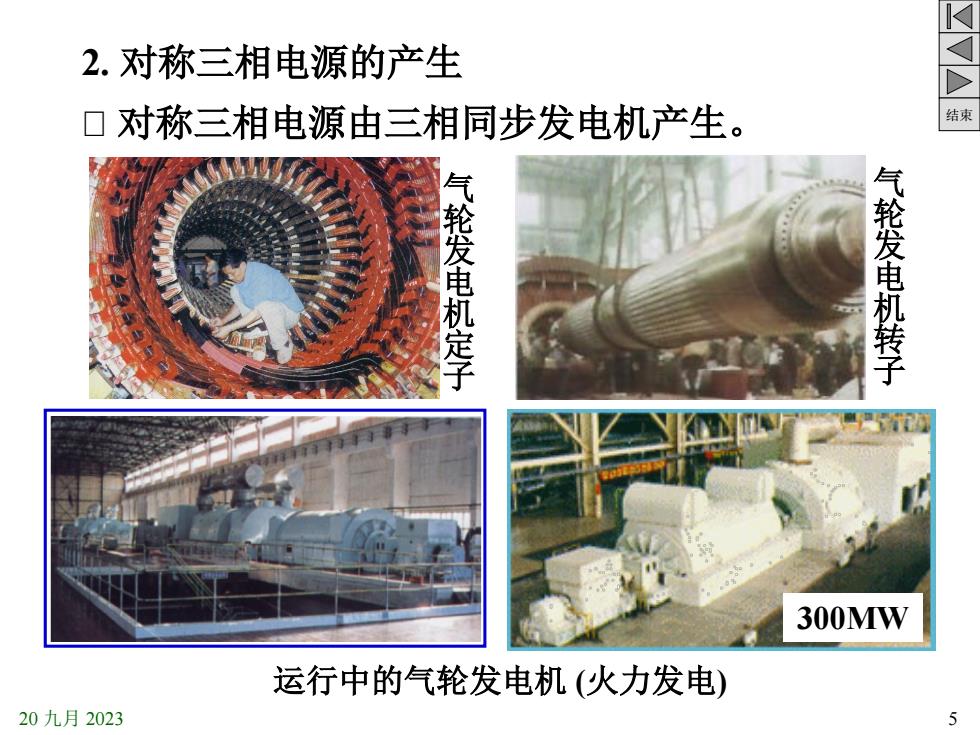

2.对称三相电源的产生 口对称三相电源由三相同步发电机产生。 结束 气轮发电机定子 气轮发电机转子 300MW 运行中的气轮发电机（火力发电） 20九月2023
结束 20 九月 2023 5 2. 对称三相电源的产生 对称三相电源由三相同步发电机产生。 气 轮 发 电 机 转 子 气 轮 发 电 机 定 子 运行中的气轮发电机 (火力发电) 300MW
