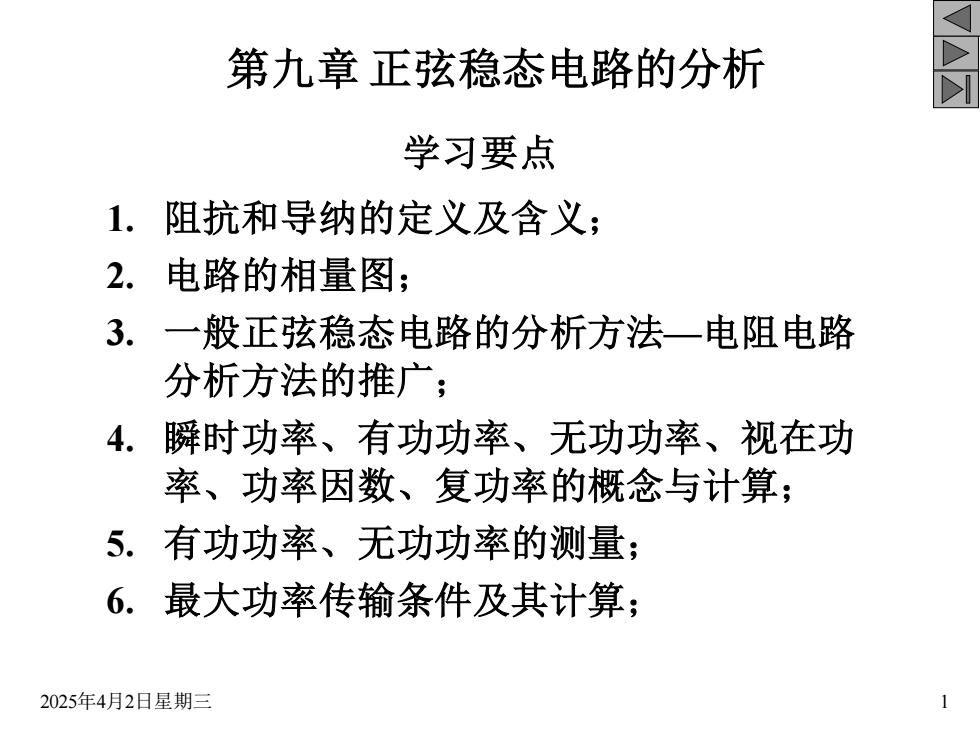

第九章正弦稳态电路的分析 学习要点 1.阻抗和导纳的定义及含义； 2.电路的相量图； 3.一般正弦稳态电路的分析方法一电阻电路 分析方法的推广； 4.瞬时功率、有功功率、无功功率、视在功 率、功率因数、复功率的概念与计算； 5.有功功率、无功功率的测量； 6.最大功率传输条件及其计算； 2025年4月2日星期三
2025年4月2日星期三 1 第九章 正弦稳态电路的分析 1. 阻抗和导纳的定义及含义； 2. 电路的相量图； 3. 一般正弦稳态电路的分析方法—电阻电路 分析方法的推广； 4. 瞬时功率、有功功率、无功功率、视在功 率、功率因数、复功率的概念与计算； 5. 有功功率、无功功率的测量； 6. 最大功率传输条件及其计算； 学习要点
重点 ©复阻抗、复导纳的概念以及它们之 间的等效变换； ©正弦稳态电路的分析； ©正弦稳态电路中的平均功率、无功 功率、视在功率、复功率、功率因 数的概念及计算； ©最大功率传输。 2025年4月2日星期三 2
2025年4月2日星期三 2 重点 复阻抗、复导纳的概念以及它们之 间的等效变换； 正弦稳态电路的分析； 正弦稳态电路中的平均功率、无功 功率、视在功率、复功率、功率因 数的概念及计算； 最大功率传输

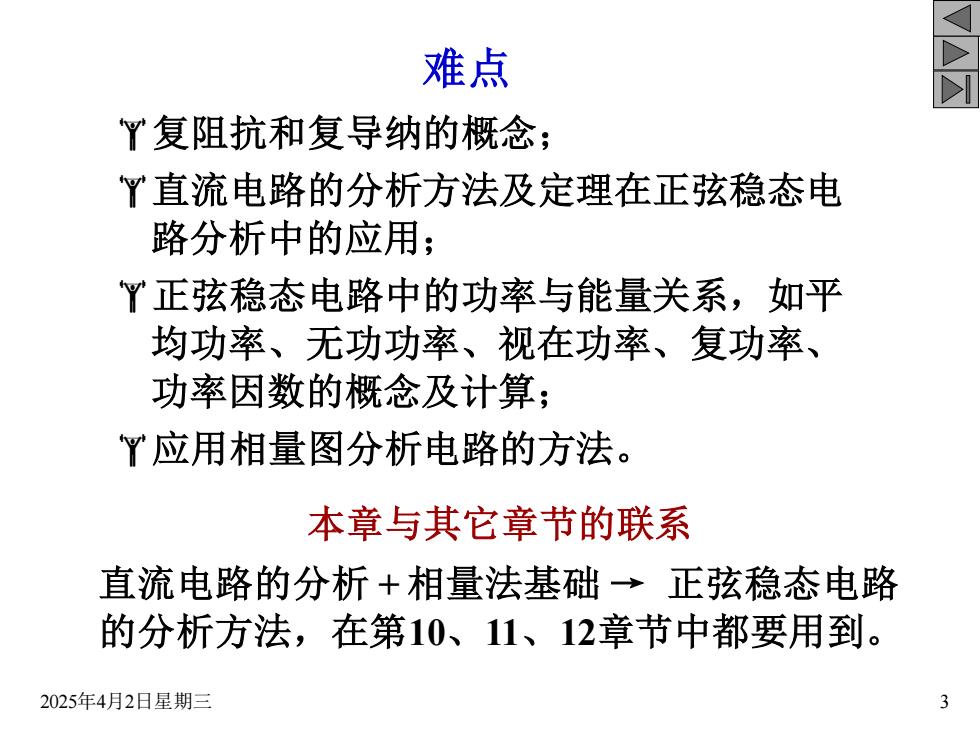

难点 Y复阻抗和复导纳的概念； Y直流电路的分析方法及定理在正弦稳态电 路分析中的应用； Y正弦稳态电路中的功率与能量关系，如平 均功率、无功功率、视在功率、复功率、 功率因数的概念及计算； Y应用相量图分析电路的方法。 本章与其它章节的联系 直流电路的分析+相量法基础→正弦稳态电路 的分析方法，在第10、11、12章节中都要用到。 2025年4月2日星期三
2025年4月2日星期三 3 难点 复阻抗和复导纳的概念； 直流电路的分析方法及定理在正弦稳态电 路分析中的应用； 正弦稳态电路中的功率与能量关系，如平 均功率、无功功率、视在功率、复功率、 功率因数的概念及计算； 应用相量图分析电路的方法。 直流电路的分析 + 相量法基础 → 正弦稳态电路 的分析方法，在第10、11、12章节中都要用到。 本章与其它章节的联系

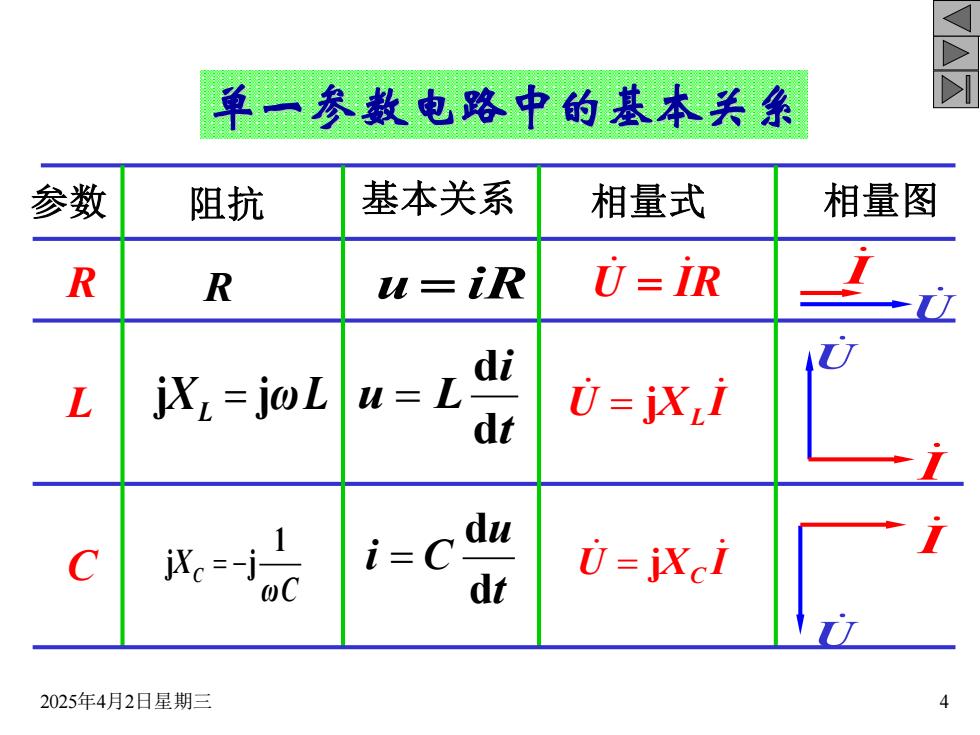

单一参数电路中的基本关系 参数 阻抗 基本关系 相量式 相量图 R R u=iR U=iR di jX1=joL u=I U=iXi i=c U=jXci 2025年4月2日星期三
2025年4月2日星期三 4 单一参数电路中的基本关系 参数 jXL = jωL t i u L d d L = ωC XC 1 j = −j t u i C d d C = R 基本关系 u = iR 阻抗 R 相量式 U = I R U X IL = j U X I C = j 相量图 U I U I U I

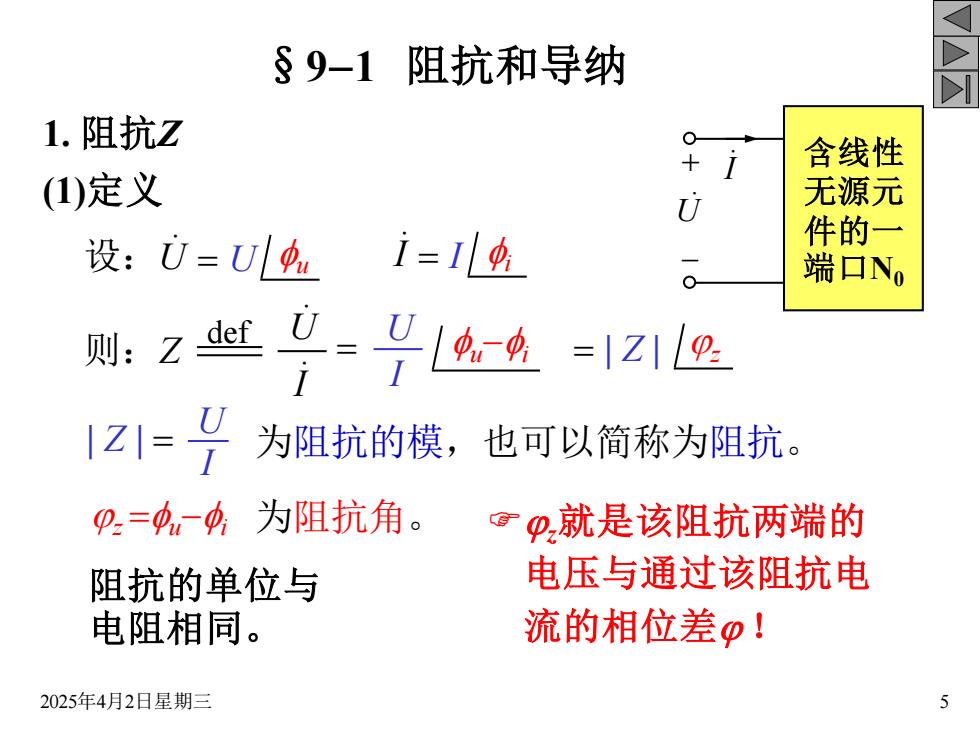

§9-1阻抗和导纳 1.阻抗Z +i 含线性 (1)定义 U 无源元 设：U=U4 i=14 件的一 端口No =1Z19 1z1=9 为阻抗的模，也可以简称为阻抗。 p=中一4为阻抗角。 ©p,就是该阻抗两端的 阻抗的单位与 电压与通过该阻抗电 电阻相同。 流的相位差Φ！ 2025年4月2日星期三
2025年4月2日星期三 5 §9−1 阻抗和导纳 1. 阻抗Z (1)定义 jz就是该阻抗两端的 电压与通过该阻抗电 流的相位差j ！ . I 含线性 无源元 件的一 端口N0 + − . U 设： . U = U fu . I = I fi 则：Z def . U . I = U I fu−fi = | Z | jz | Z | = U I 为阻抗的模，也可以简称为阻抗。 jz =fu−fi 为阻抗角。 阻抗的单位与 电阻相同
