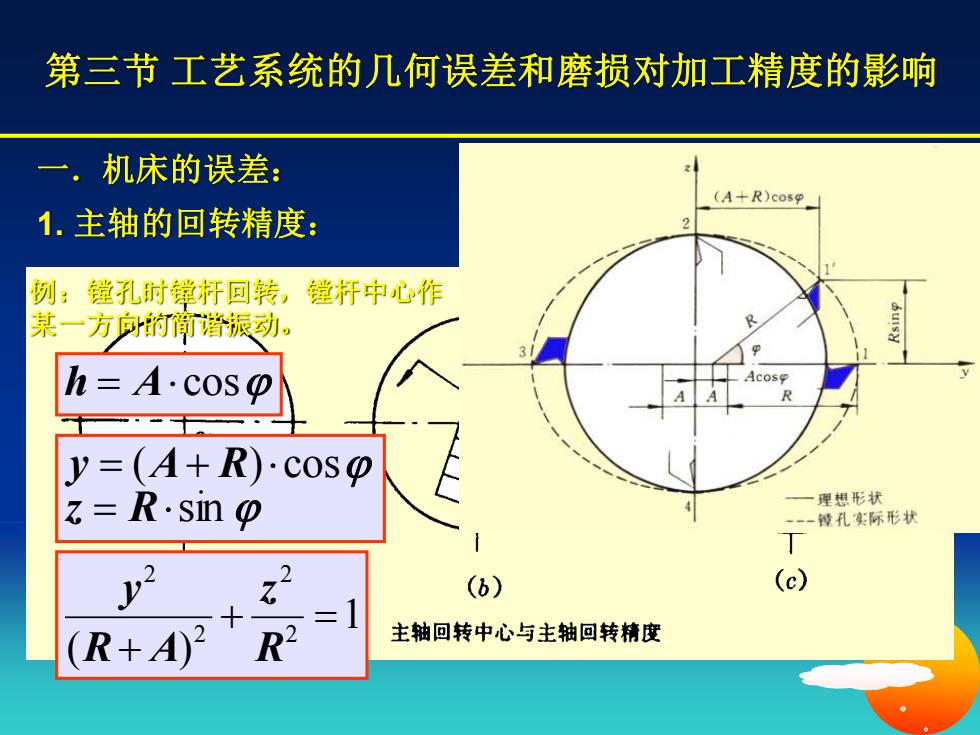

第三节工艺系统的几何误差和磨损对加工精度的影响机床的误差：(A+R)cosP1.主轴的回转精度：例：镗孔时镗杆回转，镗杆中心作某一方向的简谐振动。Acosgh= A.cos@Ry =(A+ R)·cos@理想形状-z = R·sin @一-镜孔实际形状T2(c)(b)Z.主轴回转中心与主轴回转精度R?(R+A)
第三节 工艺系统的几何误差和磨损对加工精度的影响 一．机床的误差： 1. 主轴的回转精度： 例：镗孔时镗杆回转，镗杆中心作 某一方向的简谐振动。 sin ( ) cos = = + z R y A R 1 ( ) 2 2 2 2 + = + R z R A y h = A cos

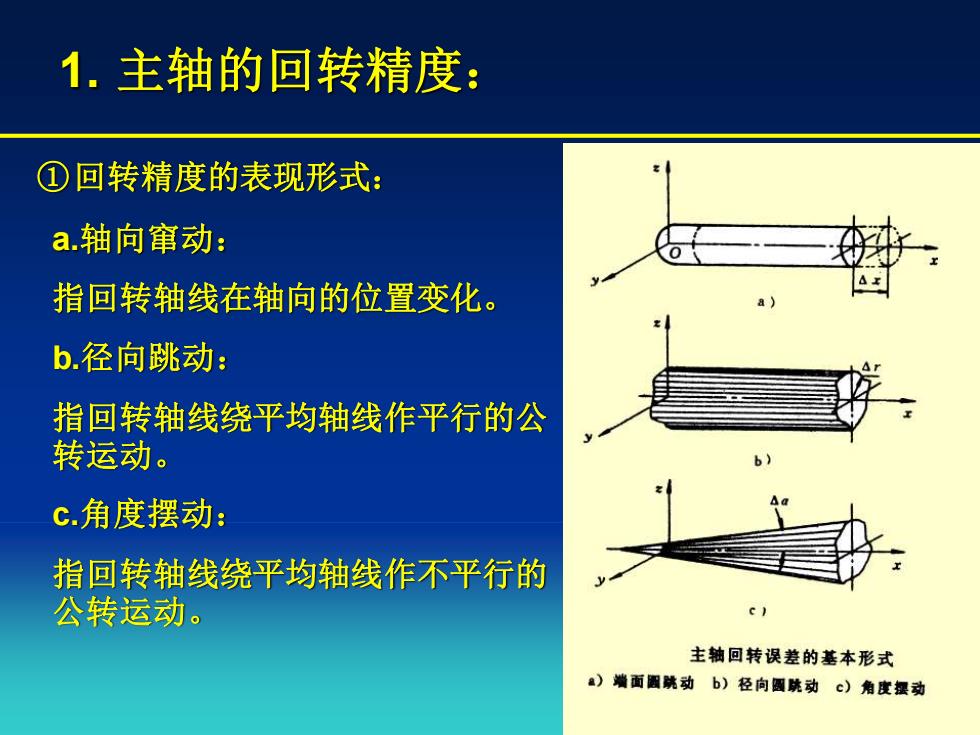

1.主轴的回转精度：①回转精度的表现形式：a.轴向窜动：指回转轴线在轴向的位置变化b.径向跳动：指回转轴线绕平均轴线作平行的公转运动。C.角度摆动：指回转轴线绕平均轴线作不平行的公转运动。C主轴回转误差的基本形式a）端面圈疏动b）径向圈既动c角度摆动
1. 主轴的回转精度： ①回转精度的表现形式： a.轴向窜动： 指回转轴线在轴向的位置变化。 b.径向跳动： 指回转轴线绕平均轴线作平行的公 转运动。 c.角度摆动： 指回转轴线绕平均轴线作不平行的 公转运动
1.主轴的回转精度：②影响主轴回转精度的因素：a.前后支承轴承的影响：前后支承轴颈的圆度误差b.的影响：③主轴回转精度的测量：镗床主轴回转误差测试方法：测头2测头1头标准球y.Y
1. 主轴的回转精度： ②影响主轴回转精度的因素： a. 前后支承轴承的影响： b. 前后支承轴颈的圆度误差 的影响： ③主轴回转精度的测量：

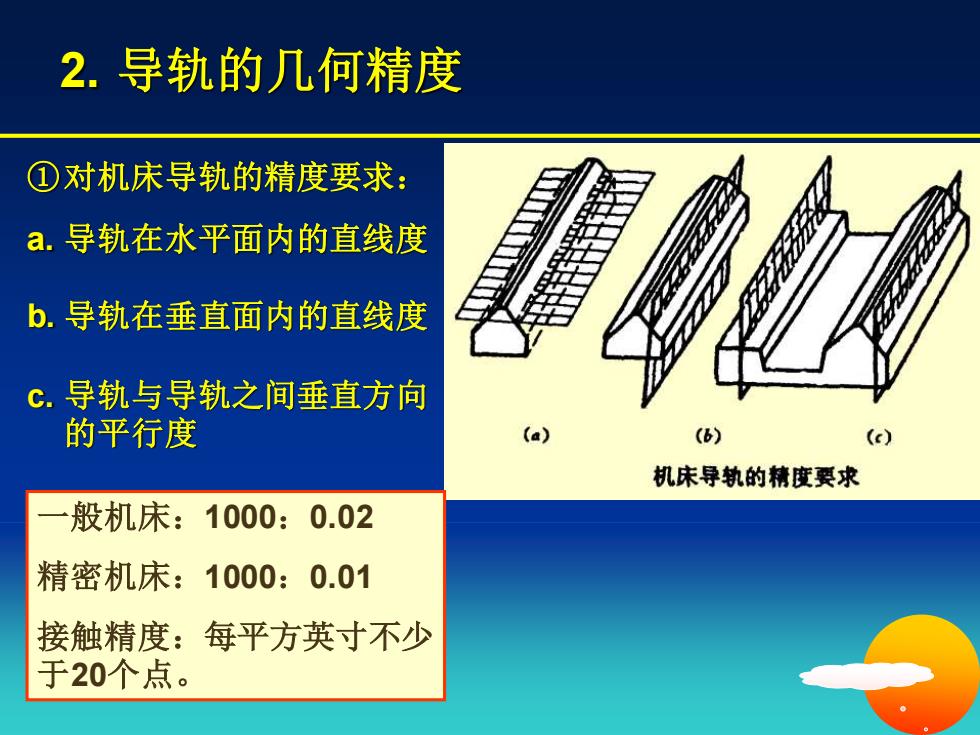

2.导轨的几何精度①对机床导轨的精度要求，a.导轨在水平面内的直线度b.导轨在垂直面内的直线度导轨与导轨之间垂直方向C.的平行度(a)(b)(c)机床导轨的精度要求般机床：1000：0.024精密机床：1000：0.01接触精度：每平方英寸不少于20个点
2. 导轨的几何精度 ①对机床导轨的精度要求： a. 导轨在水平面内的直线度 b. 导轨在垂直面内的直线度 c. 导轨与导轨之间垂直方向 的平行度 一般机床：1000：0.02 精密机床：1000：0.01 接触精度：每平方英寸不少 于20个点

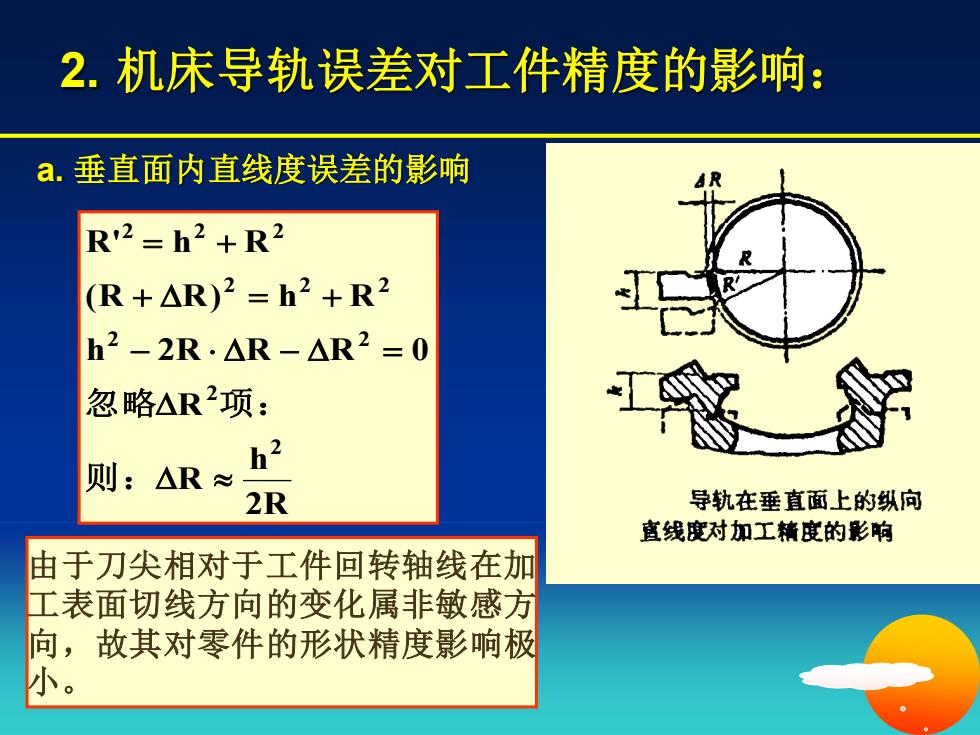

2.机床导轨误差对工件精度的影响a.垂直面内直线度误差的影响R'2 - h? +R?(R +△R) = h2 +R?h2-2R.AR-AR?=0忽略AR项：h?则：AR~2R导轨在垂直面上的纵向直线度对加工精度的影响由于刀尖相对于工件回转轴线在加工表面切线方向的变化属非敏感方向，故其对零件的形状精度影响极
2. 机床导轨误差对工件精度的影响： 2R h R R h 2R R R 0 (R R) h R R' h R 2 2 2 2 2 2 2 2 2 2 − − = + = + = + 则 ： 忽 略 项 ： 由于刀尖相对于工件回转轴线在加 工表面切线方向的变化属非敏感方 向，故其对零件的形状精度影响极 小。 a. 垂直面内直线度误差的影响
