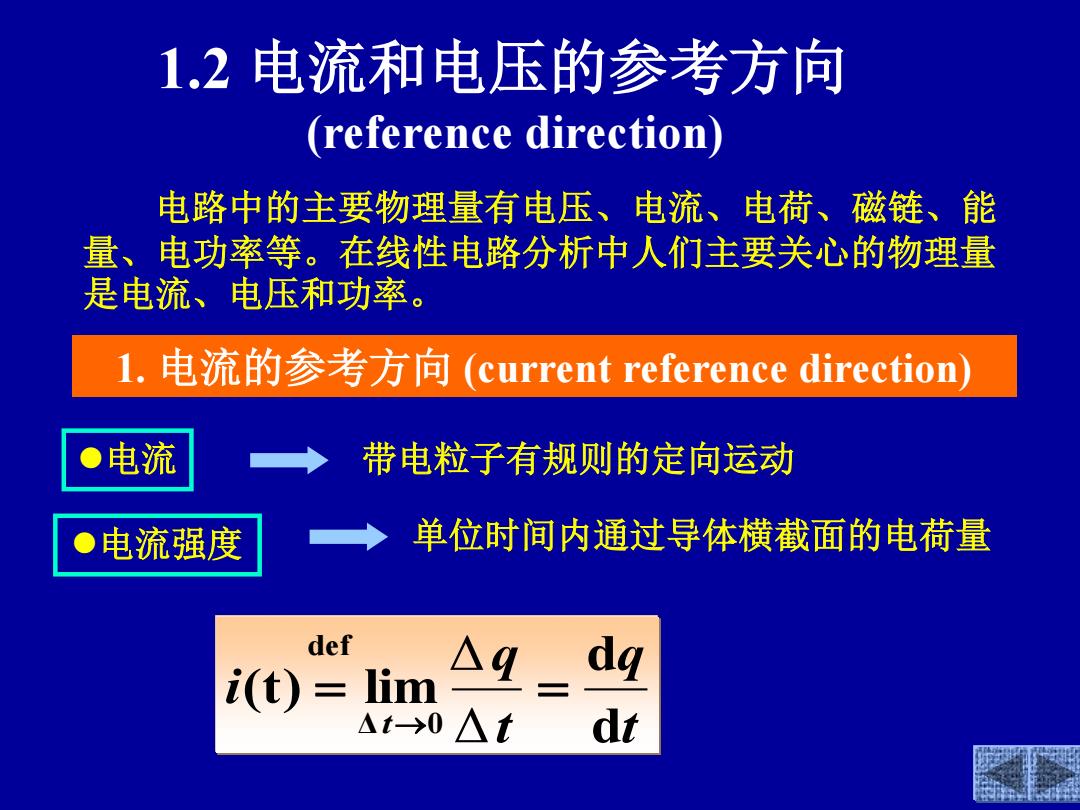

1.2电流和电压的参考方向 (reference direction) 电路中的主要物理量有电压、电流、电荷、磁链、能 量、电功率等。在线性电路分析中人们主要关心的物理量 是电流、电压和功率。 1.电流的参考方向 (current reference direction) 电流 带电粒子有规则的定向运动 电流强度 单位时间内通过导体横截面的电荷量 def i(t) lim △q dq △t→0 △t dt
1.2 电流和电压的参考方向 (reference direction) 电路中的主要物理量有电压、电流、电荷、磁链、能 量、电功率等。在线性电路分析中人们主要关心的物理量 是电流、电压和功率。 1. 电流的参考方向 (current reference direction) t q t q i t d d (t) lim Δ 0 def Δ Δ 电流 电流强度 带电粒子有规则的定向运动 单位时间内通过导体横截面的电荷量

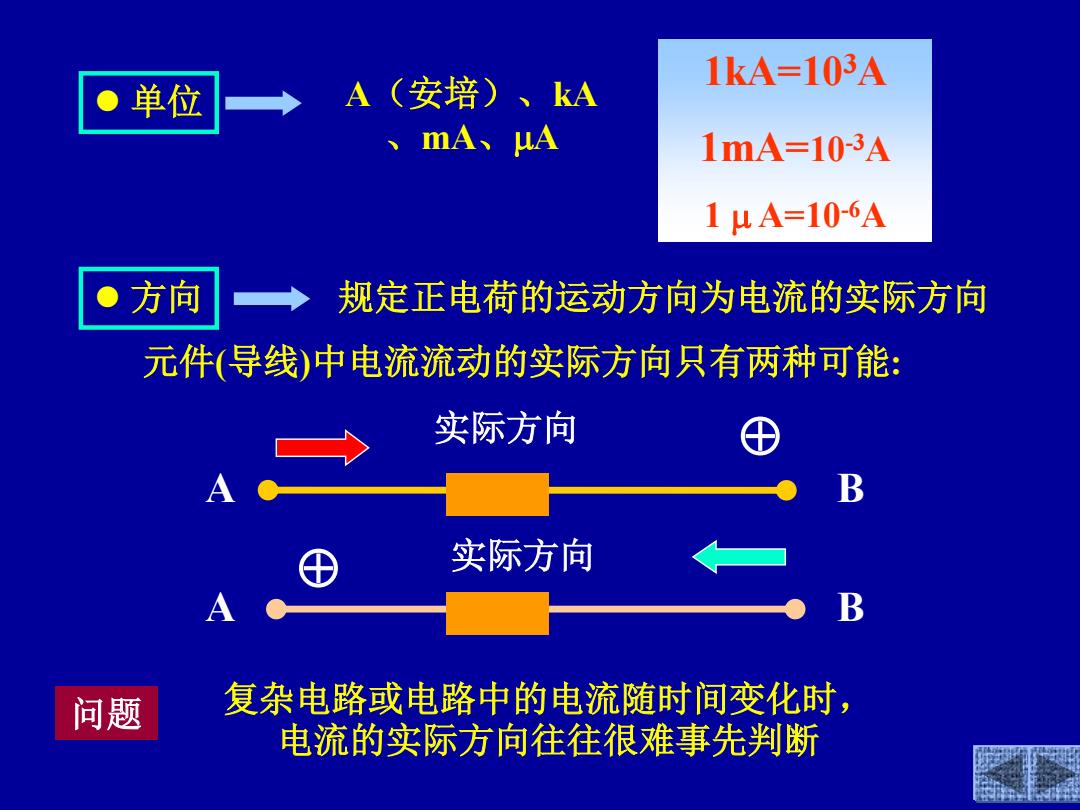

1kA=103A 单位 A(安培)、kA mA、uA 1mA=103A 1uA=10-6A ●方向 规定正电荷的运动方向为电流的实际方向 元件（导线）中电流流动的实际方向只有两种可能： 实际方向 实际方向 问题 复杂电路或电路中的电流随时间变化时， 电流的实际方向往往很难事先判断
方向 规定正电荷的运动方向为电流的实际方向 单位 1kA=103A 1mA=10-3A 1 A=10-6A A（安培）、kA 、mA、A 元件(导线)中电流流动的实际方向只有两种可能: 实际方向 实际方向 A A B B 问题 复杂电路或电路中的电流随时间变化时， 电流的实际方向往往很难事先判断

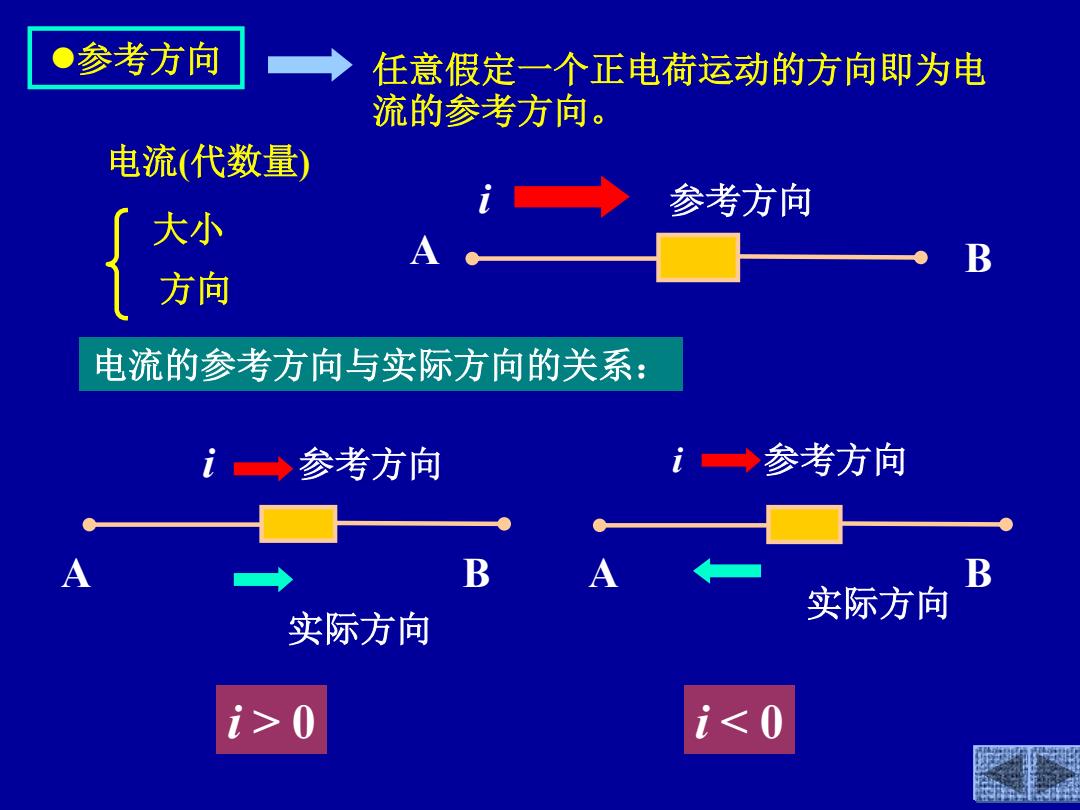

参考方向 任意假定一个正电荷运动的方向即为电 流的参考方向。 电流（代数量） 参考方向 ∫大小 A B 方向 电流的参考方向与实际方向的关系： i参考方向 i→参考方向 A B B 实际方向 实际方向 i>0 i<0
参考方向 i 参考方向 大小 方向 电流(代数量) 任意假定一个正电荷运动的方向即为电 流的参考方向。 A B i 参考方向 i 参考方向 i > 0 i < 0 实际方向 实际方向 电流的参考方向与实际方向的关系： A B A B
电流参考方向的两种表示： ●用箭头表示：箭头的指向为电流的参考方向。 ●用双下标表示：如i4B,电流的参考方向由A指向B
电流参考方向的两种表示： 用箭头表示：箭头的指向为电流的参考方向。 用双下标表示：如 iAB , 电流的参考方向由A指向B

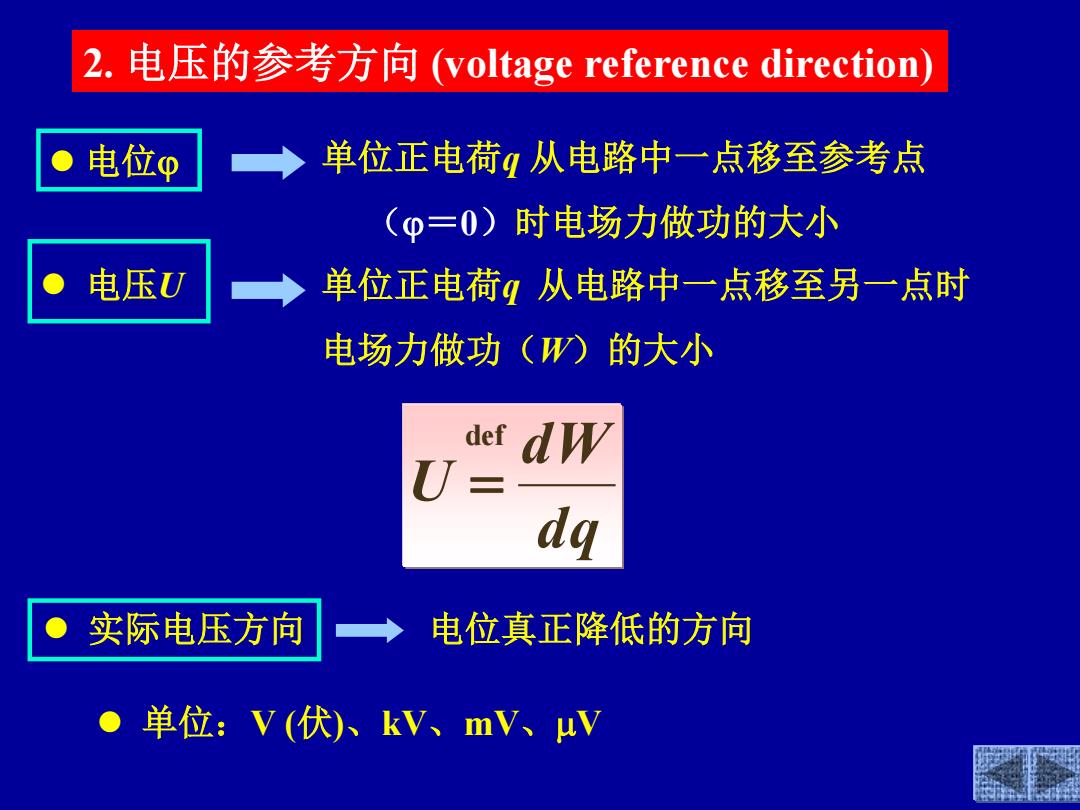

2.电压的参考方向(voltage reference direction) 电位φ 单位正电荷q从电路中一点移至参考点 (④=0)时电场力做功的大小 电压U 单位正电荷q从电路中一点移至另一点时 电场力做功(W)的大小 def dw dq 实际电压方向 电位真正降低的方向 ●单位：V(伏)、kV、mV、uV
电压U dq dW U def 单位：V (伏)、kV、mV、V 2. 电压的参考方向 (voltage reference direction) 单位正电荷q 从电路中一点移至另一点时 电场力做功（W）的大小 电位 单位正电荷q 从电路中一点移至参考点 （＝0）时电场力做功的大小 实际电压方向 电位真正降低的方向
