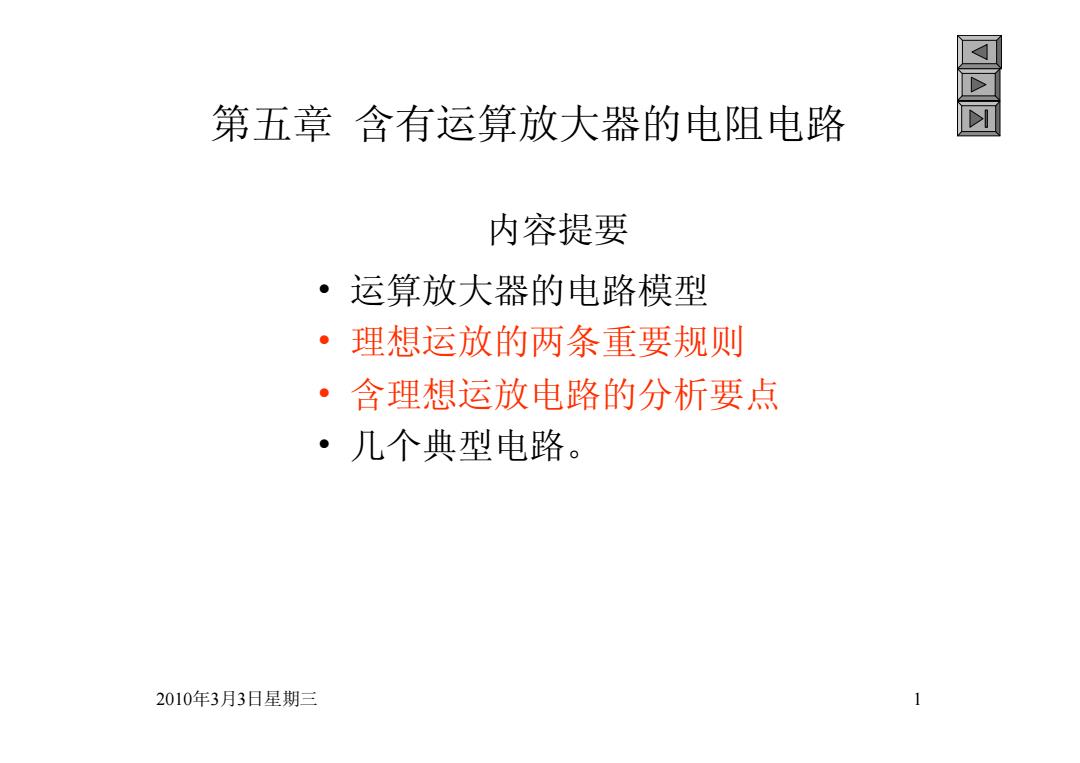

第五章含有运算放大器的电阻电路 内容提要 ·运算放大器的电路模型 ·理想运放的两条重要规则 ·含理想运放电路的分析要点 ·几个典型电路。 2010年3月3日星期三 1
2010年3月3日星期三 1 第五章 含有运算放大器的电阻电路 内容提要 • 运算放大器的电路模型 • 理想运放的两条重要规则 • 含理想运放电路的分析要点 • 几个典型电路
§5-1运算放大器的电路模型 EN 一、集成运算放大器简介 LM32UN 是一个包含许多晶体管的集 wW99109448 M108H MALAYSTA 成电路，电压放大倍数（输出电 压与输入电压的比值)很高。 H51957B 3B9442AB 03C9 最初主要用于模拟计算机， LM324J 故称集成运算放大器。如今，集 成运算放大器的应用早己超出模 拟计算的范踌。它象一个性能很 141312111098 高的晶体管，只要外加少数几个 LM324 元件，就能方便地完成各种各样 + 的功能。 2010年3月3日星期三 2
2010年3月3日星期三 2 §5-1 运算放大器的电路模型 一、集成运算放大器简介 是一个包含许多晶体管的集 成电路，电压放大倍数(输出电 压与输入电压的比值）很高。 最初主要用于模拟计算机， 故称集成运算放大器。如今，集 成运算放大器的应用早已超出模 拟计算的范踌。它象一个性能很 高的晶体管，只要外加少数几个 元件，就能方便地完成各种各样 的功能
二、集成运放的应用 应用广泛，电路形式千变万化，但从工作状态 看，分为线性应用和非线性应用两大类。 1.线性应用 运放工作于线性放大状态。 信号处理 可构成各种电压放大器、有源滤波器 和比例、加、减、 乘、除、指数、对数、微分、积分等线性运算电路； 2.非线性应用 模拟运算 运放工作于开关状态。 构成电压比较器、各种非正弦波发生器（方波、三角波、 锯齿波)等。 2010年3月3日星期三 3
2010年3月3日星期三 3 二、集成运放的应用 应用广泛，电路形式千变万化，但从工作状态 看，分为线性应用和非线性应用两大类。 1.线性应用 运放工作于线性放大状态。 可构成各种电压放大器、有源滤波器 和 比例、加、减、 乘、除、指数、对数、微分、积分等线性运算电路； 2.非线性应用 运放工作于开关状态。 构成电压比较器、各种非正弦波发生器(方波、三角波、 锯齿波)等。 信号处理 模拟运算
国产F007内部原理图（对应国外uA741) 同相输入端 A=105.5 正电源 0 反相 输入端 反相 输入 +15V DA 调零端 调零端 u 0 输出端 上 同相 -15V 输入 2010年3月3日星期三
2010年3月3日星期三 4 国产F007内部原理图(对应国外A741) 同 相 输 入 端 反相 输入端 输 出 端 正 电 源 负 电 源 调 零 端 调 零 端 A=105.5 u + u - uo + - + A 反相 输入 同相 输入 输 出 端 u - u + uo +15V -15V

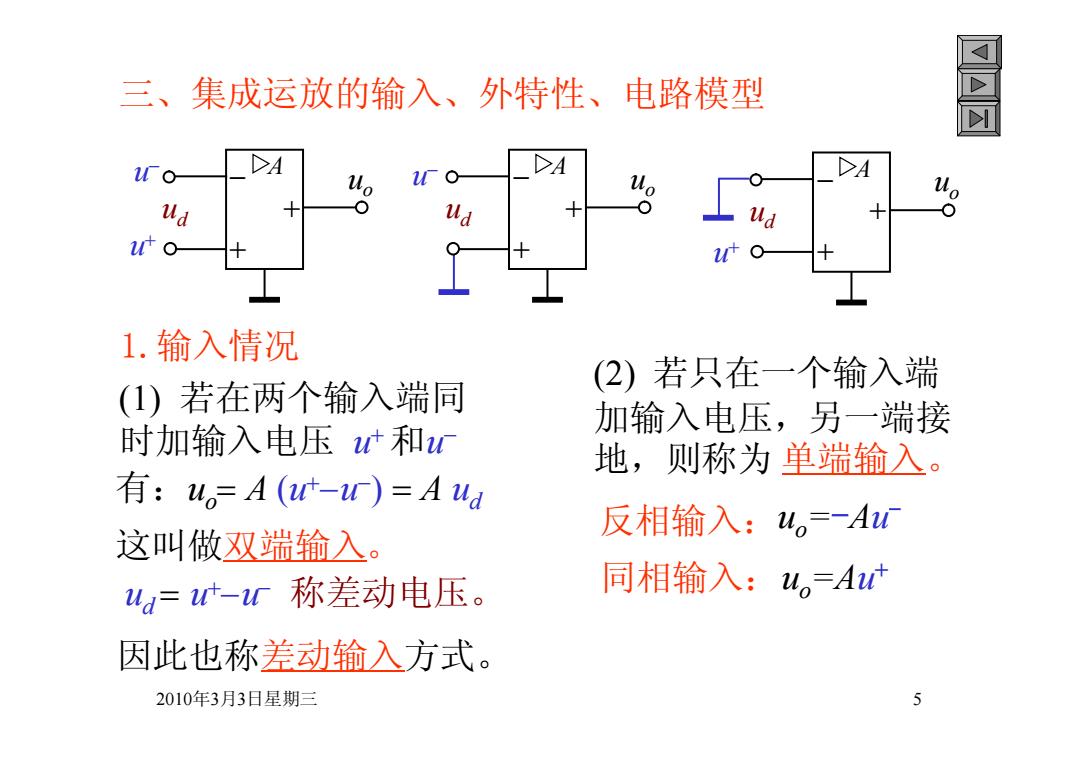

三、集成运放的输入、外特性、电路模型 卡N DA DA 0 ud ua ud 1.输入情况 (2)若只在一个输入端 (1)若在两个输入端同 加输入电压，另一端接 时加输入电压t和 地，则称为单端输入。 有：u。=A(t-）=Aua 反相输入：u,=-A 这叫做双端输入。 ua=t-r称差动电压。 同相输入：u。=A 因此也称差动输入方式。 2010年3月3日星期三 5
2010年3月3日星期三 5 三、集成运放的输入、外特性、电路模型 uo =-Au - 同相输入：uo=Au + u u uo A ud 1.输入情况 (1) 若在两个输入端同 时加输入电压 u和u 有：uo A (uu) A ud 这叫做双端输入。 uduu 称差动电压。 (2) 若只在一个输入端 加输入电压，另一端接 地，则称为 单端输入。 uo A ud u uo A ud u 反相输入： 因此也称差动输入方式
