2.电路模型 (circuit model) 电路图 开关 ©⑤ 灯泡 是 R 导线 电路模型 反映实际电路部件的主要电磁 性质的理想电路元件及其组合。 ●理想电路元件→ 有某种确定的电磁性能的理想元件
反映实际电路部件的主要电磁 性质的理想电路元件及其组合。 10BASE-T wall plate 导线 电 池 开关 灯泡 2. 电路模型 (circuit model) Rs RL Us 电路图 理想电路元件 有某种确定的电磁性能的理想元件 电路模型

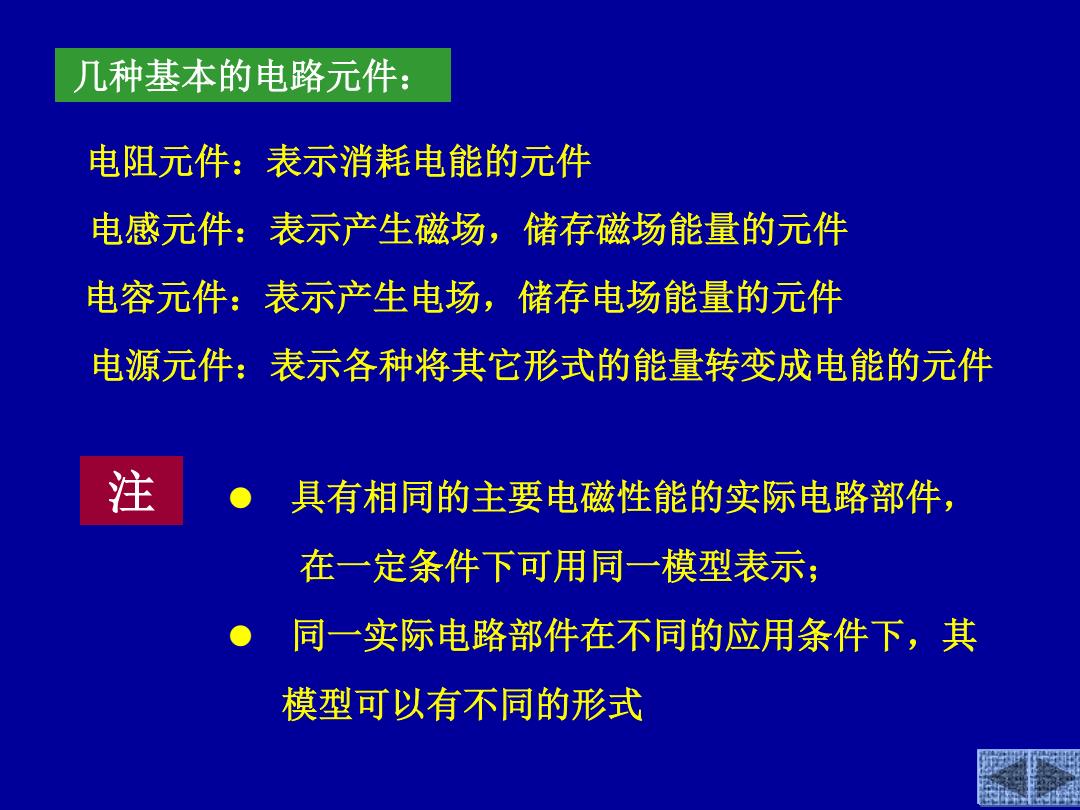

几种基本的电路元件： 电阻元件：表示消耗电能的元件 电感元件：表示产生磁场，储存磁场能量的元件 电容元件：表示产生电场，储存电场能量的元件 电源元件：表示各种将其它形式的能量转变成电能的元件 注 具有相同的主要电磁性能的实际电路部件， 在一定条件下可用同一模型表示； 同一实际电路部件在不同的应用条件下，其 模型可以有不同的形式
几种基本的电路元件： 电阻元件：表示消耗电能的元件 电感元件：表示产生磁场，储存磁场能量的元件 电容元件：表示产生电场，储存电场能量的元件 电源元件：表示各种将其它形式的能量转变成电能的元件 注 具有相同的主要电磁性能的实际电路部件， 在一定条件下可用同一模型表示； 同一实际电路部件在不同的应用条件下，其 模型可以有不同的形式

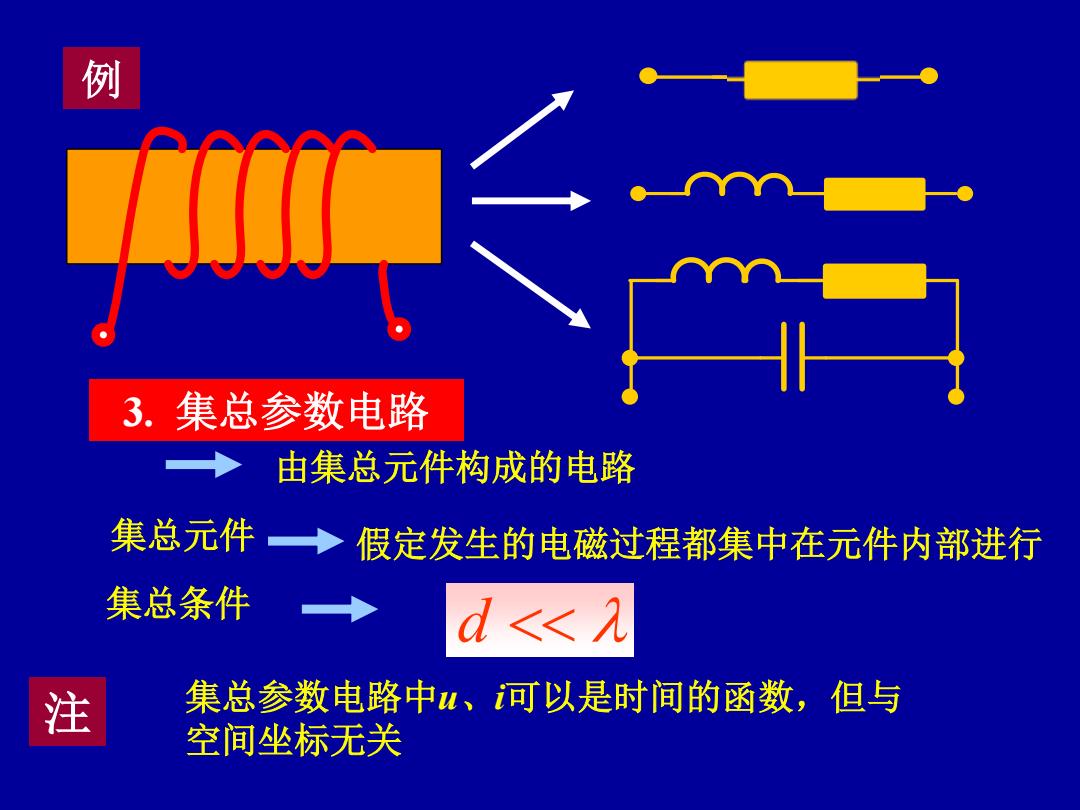

例 3.集总参数电路 由集总元件构成的电路 集总元件→ 假定发生的电磁过程都集中在元件内部进行 集总条件 d<< 注 集总参数电路中4、可以是时间的函数，但与 空间坐标无关
例 3. 集总参数电路 由集总元件构成的电路 集总元件 假定发生的电磁过程都集中在元件内部进行 集总条件 d 注 集总参数电路中u、i可以是时间的函数，但与 空间坐标无关
三.集总参数元件与集总参数电路 集总参数元件：每一个具有两个端钮的元件中有确 定的电流，端钮间有确定的电压。 集总参数电路：由集总参数元件构成的电路。 一个实际电路要能用集总参数电路近似， 要满足如下条件：即实际电路的尺寸必须远小 于电路工作频率下的电磁波的波长
三. 集总参数元件与集总参数电路 集总参数元件：每一个具有两个端钮的元件中有确 定的电流，端钮间有确定的电压。 集总参数电路：由集总参数元件构成的电路。 一个实际电路要能用集总参数电路近似， 要满足如下条件：即实际电路的尺寸必须远小 于电路工作频率下的电磁波的波长
已知电磁波的传播速度与光速相同，即 =3×105km/s千米/秒) (1)若电路的工作频率为f户50Hz,则 周期T=1/f=1/50=0.02s 波长2=3×105×0.02=6000km 一般电路尺寸远小于入。 (2)若电路的工作频率为f=50MHz,则 周期T=1/f=0.02×10-6s=0.02ns 波长2=3×105×0.02×106=6m 此时一般电路尺寸均与入可比，所以电 路不能视为集总参数电路
已知电磁波的传播速度与光速相同，即 v=3×105 km/s (千米/秒) (1) 若电路的工作频率为f=50 Hz，则 周期 T = 1/f = 1/50 = 0.02 s 波长 = 3×105 0.02=6000 km 一般电路尺寸远小于 。 (2) 若电路的工作频率为 f=50 MHz，则 周期 T = 1/f = 0.0210–6 s = 0.02 ns 波长 = 3×105 0.0210–6 = 6 m 此时一般电路尺寸均与 可比，所以电 路不能视为集总参数电路
