第十六章二端口网络 内容提要 1.二端口的概念、方程及参数； 2.各参数方程形式，参数的含义及求法； 3.二端口转移函数及求法； 4.特性阻抗的定义及求法； 5.二端口等效电路的概念，等效电路的结构 及参数； 6.二端口级联、串联、并联的条件与等效参 数的求法： 7.回转器、负阻变换器的定义与特性。 2010年3月3日星期三 1
2010年3月3日星期三 1 结束 第十六章 二端口网络 内容提要 1. 二端口的概念、方程及参数； 2. 各参数方程形式，参数的含义及求法； 3. 二端口转移函数及求法； 4. 特性阻抗的定义及求法； 5. 二端口等效电路的概念，等效电路的结构 及参数； 6. 二端口级联、串联、并联的条件与等效参 数的求法； 7. 回转器、负阻变换器的定义与特性
基本要求 1.掌握与每种参数相对应的二端口网络方程，理 解这些方程各自参数的物理意义； 2.掌握二端口等效电路； 3.掌握二端口在不同连接方式时的分析方法： 4.掌握分析特殊二端口的方法。 重点和难点 重点：两端口的方程和参数的求解。 Y难点：二端口的参数的求解。 2010年3月3日星期三 2
2010年3月3日星期三 2 基本要求 结束 1. 掌握与每种参数相对应的二端口网络方程，理 解这些方程各自参数的物理意义； 2. 掌握二端口等效电路； 3. 掌握二端口在不同连接方式时的分析方法； 4. 掌握分析特殊二端口的方法。 重点和难点 重点：两端口的方程和参数的求解。 难点：二端口的参数的求解
§16-1二端口网络 结束 由一对端钮构 工程实践中，常遇到的二端口 成，且满足端口 条件：即从端口 A 的一个端钮流入 的电流必须等于 从该端口的另一 放大器 滤波器 个端钮流出的电 流。当一个电路 与外部电路通过 两个端口连接时 传输线 三极管 称此电路为二端 口网络。 变压器（图略）等。 2010年3月3日星期三 3
2010年3月3日星期三 3 结束 §16-1 二端口网络 由一对端钮构 成，且满足端口 条件：即从端口 的一个端钮流入 的电流必须等于 从该端口的另一 个端钮流出的电 流。当一个电路 与外部电路通过 两个端口连接时 称此电路为二端 口网络。 工程实践中，常遇到的二端口 A 放大器 R C C 滤波器 传输线 三极管 变压器(图略)等
8注意 电如果组成二端口网络的元件都是线性的，则称 为线性二端口网络； 依据二端口网络的二个端口是否服从互易定理， 分为可逆的和不可逆的； 依据二端口网络使用时二个端口互换是否不改变 其外电路的工作情况，分为对称的和不对称的。 二端口网络与四端网络的区别。 + u N h N 二端口 四端网络 2010年3月3日星期三 4

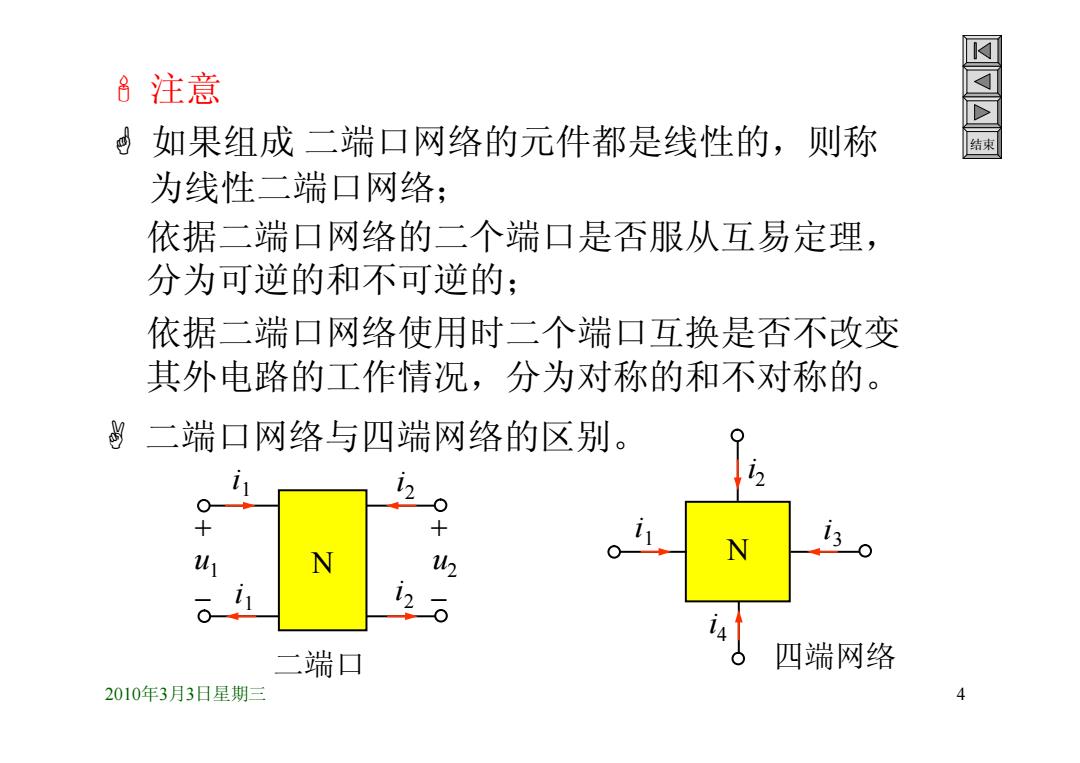

2010年3月3日星期三 4 结束 注意 如果组成 二端口网络的元件都是线性的，则称 为线性二端口网络； 依据二端口网络的二个端口是否服从互易定理， 分为可逆的和不可逆的； 依据二端口网络使用时二个端口互换是否不改变 其外电路的工作情况，分为对称的和不对称的。 二端口网络与四端网络的区别。 u1 i 1 i 1 u2 i 2 i 2 N N i 1 i 2 i 3 i 4 二端口 四端网络
邕二端口的两个端口间若有 外部连接，则会破坏原二 端口的端口条件。 若在图示二端口网络的 u N 端口间连接R,则端口 条件破坏。即 N i3=i1+i≠i1,4i2-i≠i2。 N不是二端口，而是四端网络。N1是否二端口？ 研究二端口网络的意义 ①应用广，其分析方法易推广应用于端口网络； ②可以将任意复杂的二端口分割成若干简单二端 口（子网络）进行分析，使分析简化； 2010年3月3日星期三 5
2010年3月3日星期三 5 结束 N1 二端口的两个端口间若有 外部连接，则会破坏原二 端口的端口条件。 若在图示二端口网络的 端口间连接R，则端口 条件破坏。即 u1 i 1 i 1 u2 i 2 i 2 N i R i 3 i 4 i3i1i≠i1， i4i2i≠i2。 N不是二端口，而是四端网络。 N1 是否二端口？ 研究二端口网络的意义 ①应用广，其分析方法易推广应用于 n 端口网络； ②可以将任意复杂的二端口分割成若干简单二端 口(子网络)进行分析，使分析简化；
