第2章 电阻电路的等效变换 重点： 1.电路等效的概念： 2. 电阻的串、并联； 3.Y一△变换； 4.电压源和电流源的等效变换；
第2章 电阻电路的等效变换 2. 电阻的串、并联； 4. 电压源和电流源的等效变换； 3. Y— 变换; 重点： 1. 电路等效的概念；
2.1引 言 ●电阻电路 →仅由电源和线性电阻构成的电路 ·分析方法 (1)欧姆定律和基尔霍夫定律是分 析电阻电路的依据； (2)等效变换的方法，也称化简的方法
2.1 引 言 电阻电路 仅由电源和线性电阻构成的电路 分析方法 （1）欧姆定律和基尔霍夫定律是分 析电阻电路的依据； （2）等效变换的方法,也称化简的方法
2.2 电路的等效变换 1.两端电路（网络） 任何一个复杂的电路， 向外引出两个端钮，且从一个 端子流入的电流等于从另一端子流出的电流，则称这一电 路为二端网络（或一端口网络） 。 质 无源一端 2.两端电路等效的概念 两个两端电路，端口具有相同的电压、电流关系，则 称它们是等效的电路
2.2 电路的等效变换 任何一个复杂的电路, 向外引出两个端钮，且从一个 端子流入的电流等于从另一端子流出的电流，则称这一电 路为二端网络(或一端口网络)。 1. 两端电路（网络） 无 源 无 源 一 端 口 2. 两端电路等效的概念 两个两端电路，端口具有相同的电压、电流关系,则 称它们是等效的电路。 i i

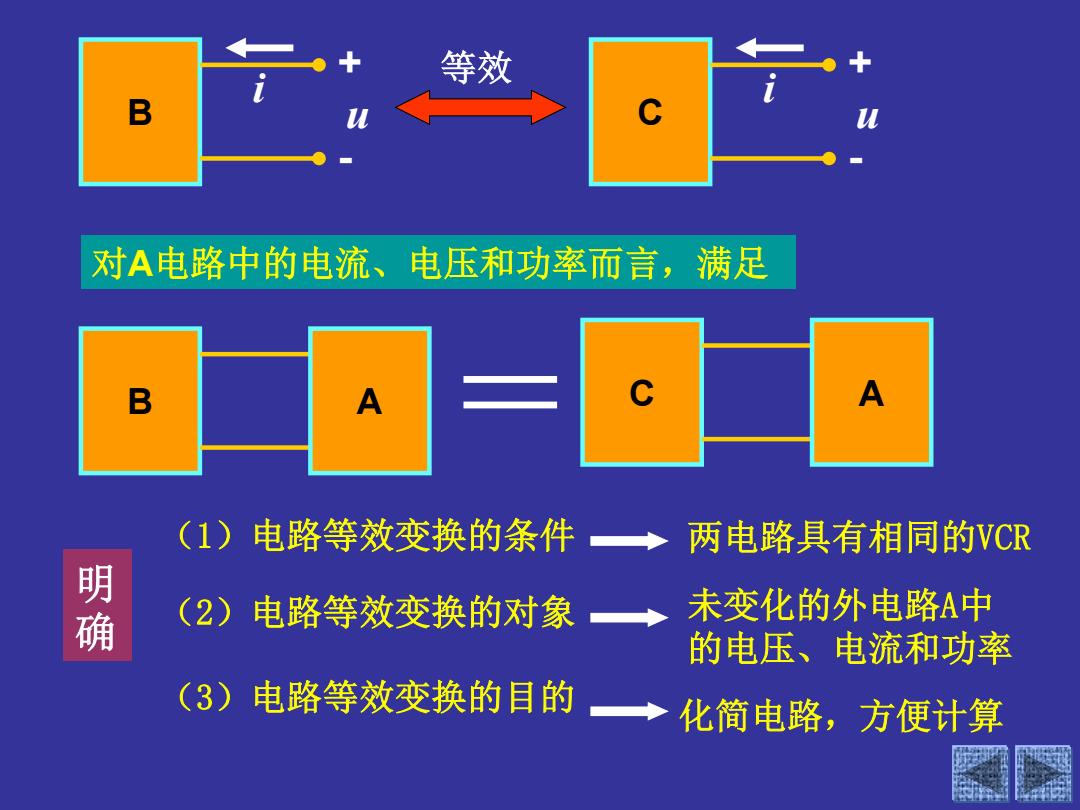

等效 对A电路中的电流、电压和功率而言，满足 = (1)电路等效变换的条件→ 两电路具有相同的VCR 明确 (2)电路等效变换的对象 未变化的外电路A中 的电压、电流和功率 (3)电路等效变换的目的 化简电路，方便计算
B + - u i C + - u i 等效 对A电路中的电流、电压和功率而言，满足 B A C A 明 确 （1）电路等效变换的条件 （2）电路等效变换的对象 （3）电路等效变换的目的 两电路具有相同的VCR 未变化的外电路A中 的电压、电流和功率 化简电路，方便计算
2.3电阻的串联、并联和串并联 l.电阻串联(Series Connection of Resistors (1) 电路特点 (a)各电阻顺序连接， 流过同一电流 (KCL); (b)总电压等于各串联电阻的电压之和 (KVL)。 W=山1+…+uk+…+un
2.3 电阻的串联、并联和串并联 （1） 电路特点 1. 电阻串联( Series Connection of Resistors ) + _ R1 R n + _ i + U k _ u1 + _ un u Rk (a) 各电阻顺序连接，流过同一电流 (KCL)； (b) 总电压等于各串联电阻的电压之和 (KVL)。 u u uk un 1
