第十二章三相电路 基本要求 1.掌握三相电路的概念及对称三相电路的计算方法： 2.了解不对称三相电路的概念： 3会计算三相电路的功率。 重点 1.三相电路的概念： 2Y、△连接下的相、线值（电压电流）的关系： 3.对称三相电路归结为一相电路的计算方法： 4.三相电路的功率分析： 5.不对称三相电路的概念。 2010年3月3日星期三
2010年3月3日星期三 1 结束 第十二章 三相电路 重点 1.三相电路的概念； 2.Y、△连接下的相、线值(电压电流)的关系； 3.对称三相电路归结为一相电路的计算方法； 4. 三相电路的功率分析； 5.不对称三相电路的概念。 基本要求 1.掌握三相电路的概念及对称三相电路的计算方法； 2.了解不对称三相电路的概念； 3.会计算三相电路的功率
Y难点 K-AP 1.三相电路的计算及相量图的应用； 2三线三相制电路功率测量的二瓦特计法。 四与其它章节的联系 三相电路可以看成是三个同频率正弦电源 作用下的正弦电流电路，对它的计算，第九章 正弦电流电路中所阐述的方法完全适用。 2010年3月3日星期三 2
2010年3月3日星期三 2 结束 难点 1.三相电路的计算及相量图的应用； 2.三线三相制电路功率测量的二瓦特计法。 与其它章节的联系 三相电路可以看成是三个同频率正弦电源 作用下的正弦电流电路，对它的计算，第九章 正弦电流电路中所阐述的方法完全适用

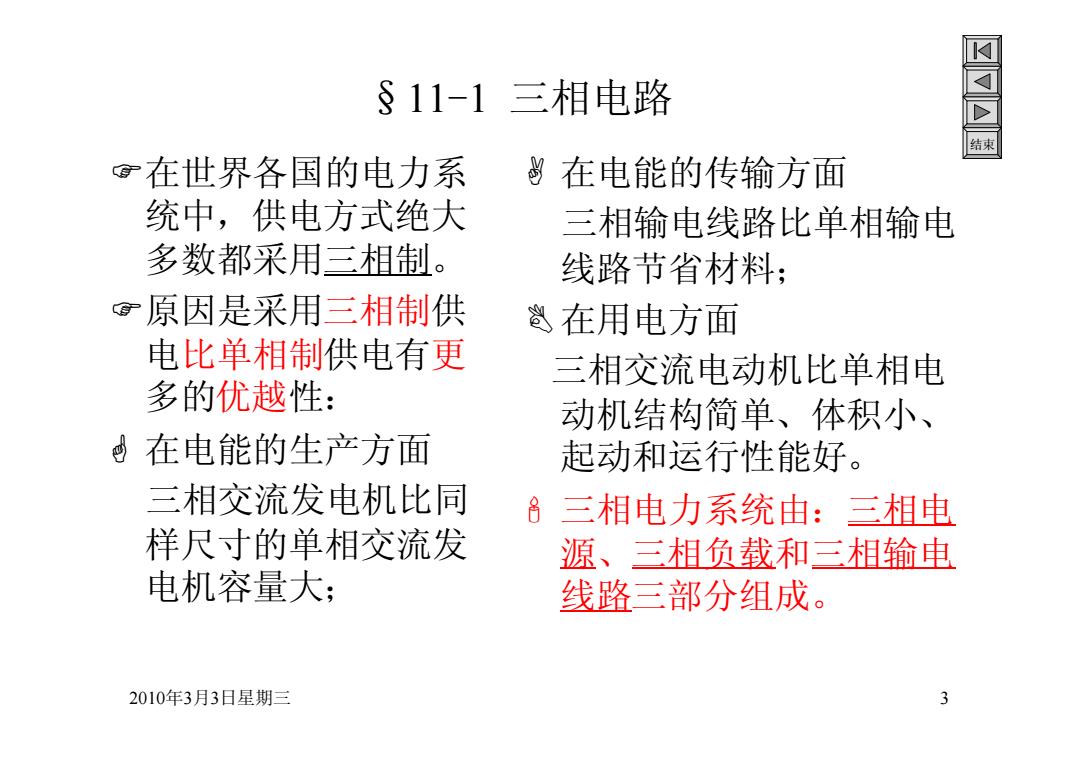

§11-1三相电路 ©在世界各国的电力系 当在电能的传输方面 统中，供电方式绝大 三相输电线路比单相输电 多数都采用三相制。 线路节省材料： ©原因是采用三相制供 爸在用电方面 电比单相制供电有更 三相交流电动机比单相电 多的优越性： 动机结构简单、体积小、 电 在电能的生产方面 起动和运行性能好。 三相交流发电机比同 8三相电力系统由：三相电 样尺寸的单相交流发 源、三相负载和三相输电 电机容量大； 线路三部分组成。 2010年3月3日星期三 3
2010年3月3日星期三 3 结束 §11-1 三相电路 在世界各国的电力系 统中，供电方式绝大 多数都采用三相制。 原因是采用三相制供 电比单相制供电有更 多的优越性： 在电能的生产方面 三相交流发电机比同 样尺寸的单相交流发 电机容量大； 在电能的传输方面 三相输电线路比单相输电 线路节省材料； 在用电方面 三相交流电动机比单相电 动机结构简单、体积小、 起动和运行性能好。 三相电力系统由：三相电 源、三相负载和三相输电 线路三部分组成

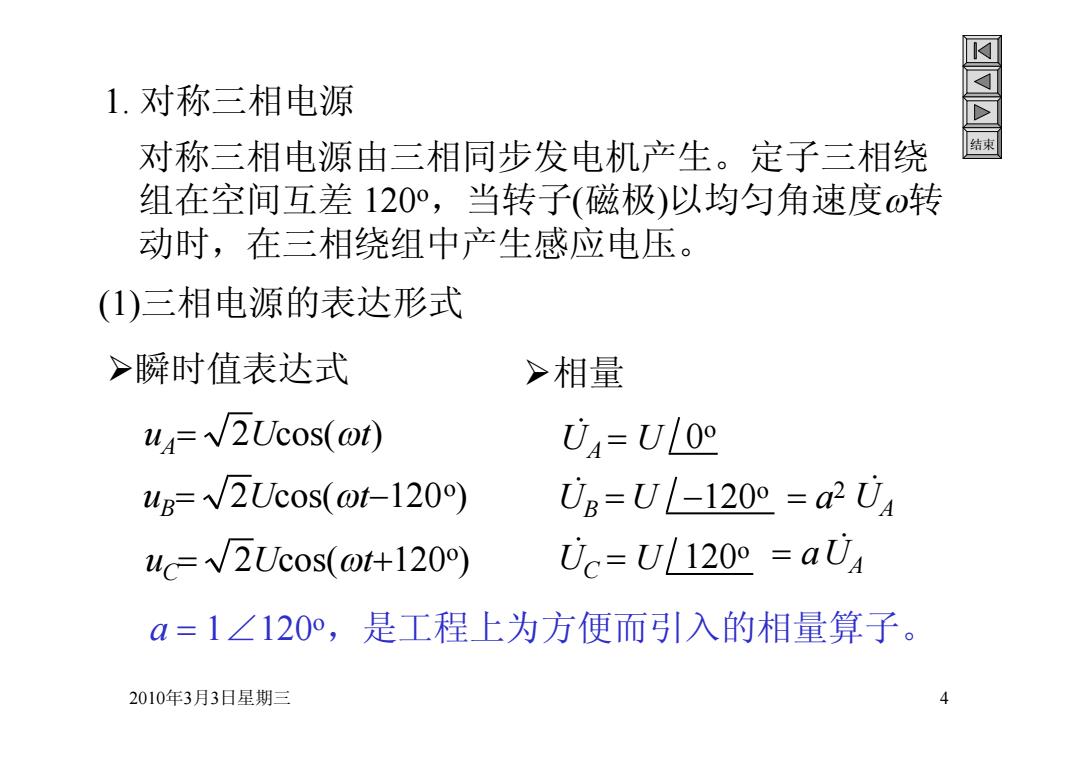

1.对称三相电源 对称三相电源由三相同步发电机产生。定子三相绕 结束 组在空间互差120°，当转子（磁极）以均匀角速度o转 动时，在三相绕组中产生感应电压。 (1)三相电源的表达形式 >瞬时值表达式 >相量 u4=√2Ucos(ot) U4=U0 4g=√2Ucos(ot-120) UB=U-1200=a2U u=√2Ucos(ot+120) Uc=U120°=aU4 a=1∠120°，是工程上为方便而引入的相量算子。 2010年3月3日星期三 4
2010年3月3日星期三 4 结束 1. 对称三相电源 对称三相电源由三相同步发电机产生。定子三相绕 组在空间互差 120o ，当转子(磁极)以均匀角速度转 动时，在三相绕组中产生感应电压。 (1)三相电源的表达形式 uA 2Ucos(t) uB 2Ucos(t120o ) uC 2Ucos(t120o ) 瞬时值表达式 相量 . UAU 0 o . UB U 120o . UC U 120o a 2 . UA a . UA a 1∠120o ，是工程上为方便而引入的相量算子
*了解相量算子a=1∠1200 乘a,相当于原相量逆时针（超前方向）旋转120° a2=1∠240°=1∠-120°=1/a 乘a2相当于原相量顺时针（滞后方向）旋转1209 UA=U∠0UB滞后U4120 将a写成代数形式 可以表示成Ug=a2U。 也可以说心，超前，120a=方+号 表示成U=aUB 而Uc=aU4 1-a=多-5=520 也可以写成a2UB 1-a2=3+9-5120 2010年3月3日星期三 5
2010年3月3日星期三 5 结束 * 了解相量算子 a = 1∠120o a 2 = 1∠240o 乘a，相当于原相量逆时针(超前方向)旋转120o = 1∠120o 乘a 2相当于原相量顺时针(滞后方向)旋转120o = 1／a . UA =U∠0 o . UB滞后 . UA 120o 可以表示成 . UB =a 2 . UA 也可以说 . UA超前 . UB 120o 表示成 . UB . UA = a . 而UC =a . UA 也可以写成 a 2 . UB 将a写成代数形式 1a 1a 2 a 2 1 j 2 3 2 3 j 2 3 3 120o 2 3 j 2 3 3 120o
