第4章信道 信道分类 ·无线信道- 电磁波（含光波） ■有线信道·电线、光纤 ●1 信道中的干扰： ·有源干扰·噪声 ·无源干扰-传输特性不良 本章重点： 介绍信道传输特性和噪声的特性，及其对于 信号传输的影响。 2
2 第4章 信 道 ⚫ 信道分类： ◼ 无线信道 － 电磁波（含光波） ◼ 有线信道 － 电线、光纤 ⚫ 信道中的干扰： ◼ 有源干扰 － 噪声 ◼ 无源干扰 － 传输特性不良 ⚫ 本章重点： 介绍信道传输特性和噪声的特性，及其对于 信号传输的影响
第4章信道 4.1无线信道 ·无线信道电磁波的频率·受天线尺寸限制 ·地球大气层的结构 ◆对流层：地面上0~10km 电离层 ◆平流层：约10~60km ◆电离层：约60~400km 平流层 60 km 对流层 10 km 地面 0 km 3
3 第4章 信 道 ⚫ 4.1 无线信道 ◼ 无线信道电磁波的频率 － 受天线尺寸限制 ◼ 地球大气层的结构 ◆ 对流层：地面上 0 ~ 10 km ◆ 平流层：约10 ～ 60 km ◆ 电离层：约60 ～ 400 km 地 面 对流层 平流层 电离层 10 km 60 km 0 km

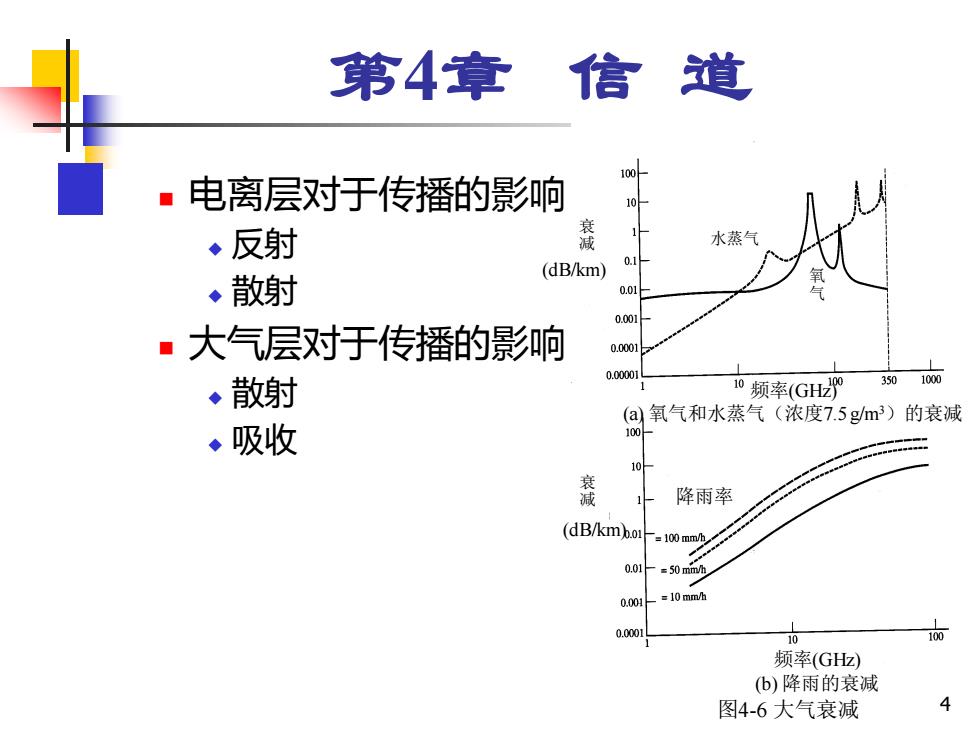

第4章信道 ·电离层对于传播的影响 ◆反射 衰 水蒸气 (dB/km) 0.1- ◆散射 0.01 0.001 ·大气层对于传播的影响 0.0001 0.00001 ◆散射 i0频率(GH2 3501000 (a)氧气和水蒸气（浓度7.5gm)的衰减 ◆吸收 100 衰 1 降雨率 (dB/kmb.01 =100mm/h =50 mm/h 0.001 =10 mm/h 0.0001 10 频率(GHz) (b)降雨的衰减 图4-6大气衰减 4
4 ◼ 电离层对于传播的影响 ◆ 反射 ◆ 散射 ◼ 大气层对于传播的影响 ◆ 散射 ◆ 吸收 频率(GHz) (a) 氧气和水蒸气（浓度7.5 g/m3）的衰减 频率(GHz) (b) 降雨的衰减 衰 减 (dB/km) 衰 减 (dB/km) 水蒸气 氧 气 降雨率 图4-6 大气衰减 第4章 信 道
第4章信道 ■电磁波的分类： 传播路径 ◆地波 口频率<2MHz 发射天线 地面 人接收天线 ▣有绕射能力 口距离：数百或数千千米 图4-1地波传播 ◆天波 信号传播路径 电离层 ▣频率：2~30MHz ▣特点：被电离层反射 地面 发射天线 ▣一次反射距离：<4000km 收天线 口寂静区： 图4-2天波传播
5 传播路径 地 面 图4-1 地波传播 地 面 信号传播路径 图 4-2 天波传播 第4章 信 道 ◼ 电磁波的分类： ◆ 地波 频率 < 2 MHz 有绕射能力 距离：数百或数千千米 ◆ 天波 频率：2 ~ 30 MHz 特点：被电离层反射 一次反射距离：< 4000 km 寂静区：
