第4章信道 传播途径 视线传播： 4d 发射天线 接收天线 频率>30MHz 。距离：和天线高度有关 h=D D2 地面 m 8r50 (4.1-3) 式中，D-收发天线间距离(km)。 图4-3视线传播 [例若要求D=50km,则由式(4.1-3) h=D2、D2502 =50 m 8r5050 。增大视线传播距离的其他途径 发射天线 ,中继通信： ,卫星通信：静止卫星、 移动卫星 图4-4无线电中继 ,平流层通信： 6
6 ◆ 视线传播： 频率 > 30 MHz 距离: 和天线高度有关 (4.1-3) 式中，D – 收发天线间距离(km)。 [例] 若要求D = 50 km，则由式(4.1-3) 增大视线传播距离的其他途径 ➢ 中继通信： ➢ 卫星通信：静止卫星、移动卫星 ➢ 平流层通信： d d 发射天线 h 接收天线 传播途径 D r r 地面 图 4-3 视线传播 图4-4 无线电中继 第4章 信 道 8 50 2 2 D r D h = m 50 m 50 50 8 50 2 2 2 = = = D r D h
第4章信道 散射传播 口电离层散射 机理· 由电离层不均匀性引起 频率-30~60MHz 距离-1000km以上 ▣对流层散射 机理·由对流层不均匀性（湍流）引起 频率-100~4000MHz 有效散射区域 最大距离<600km 发射天线 地球 接收天线 图4-7对流层散射通信
7 图4-7 对流层散射通信 地球 有效散射区域 第4章 信 道 ◆ 散射传播 电离层散射 机理 － 由电离层不均匀性引起 频率 － 30 ~ 60 MHz 距离 － 1000 km以上 对流层散射 机理 － 由对流层不均匀性（湍流）引起 频率 － 100 ~ 4000 MHz 最大距离 < 600 km
第4章信道 口流星余迹散射 流星余迹 图4-8流星余迹散射通信 流星余迹特点-高度80~120km,长度15~40km 存留时间：小于1秒至几分钟 频率-30~100MHz 距离-1000km以上 特点·低速存储、高速突发、 断续传输 8

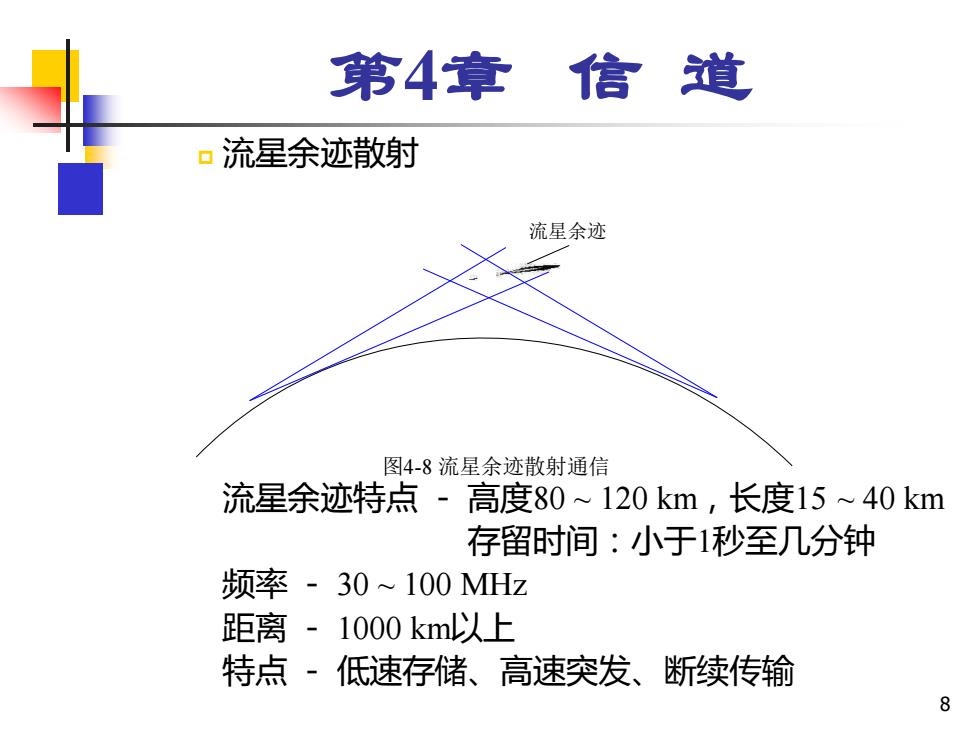

8 第4章 信 道 流星余迹散射 流星余迹特点 － 高度80 ~ 120 km，长度15 ~ 40 km 存留时间：小于1秒至几分钟 频率 － 30 ~ 100 MHz 距离 － 1000 km以上 特点 － 低速存储、高速突发、断续传输 图4-8 流星余迹散射通信 流星余迹
紫外区 光通信 可见光 1015Hz 10 m 红外区 光通信 光通信 104Hz 毫米波 实验 (EHF) 100GHz 超高频 卫星通信微波中继 (SHF) 3G移动通信无线 微波通 10GHz 10cm 接人 特高频 UHFTV,移动通信 (UHF) 1Ghz 移动通信 波 甚高频 (VHF) VHFTV FM广播 100MHz 10m 高频 业余无线电国际 波通信 (HF) 无线电民用 +10MHz 100m 超 中频 调幅广播 中 (MF) 波 1MHz 物 1Km- 低频 导航、无线电报 100KHz 无线信道的 (LF) 测 10Km 甚低频 波 +10KHZ 频率范围与 声 (VLF) 100Km 声波 1KHz 测 应用 波长 频带名称 应用 频率 声波 9

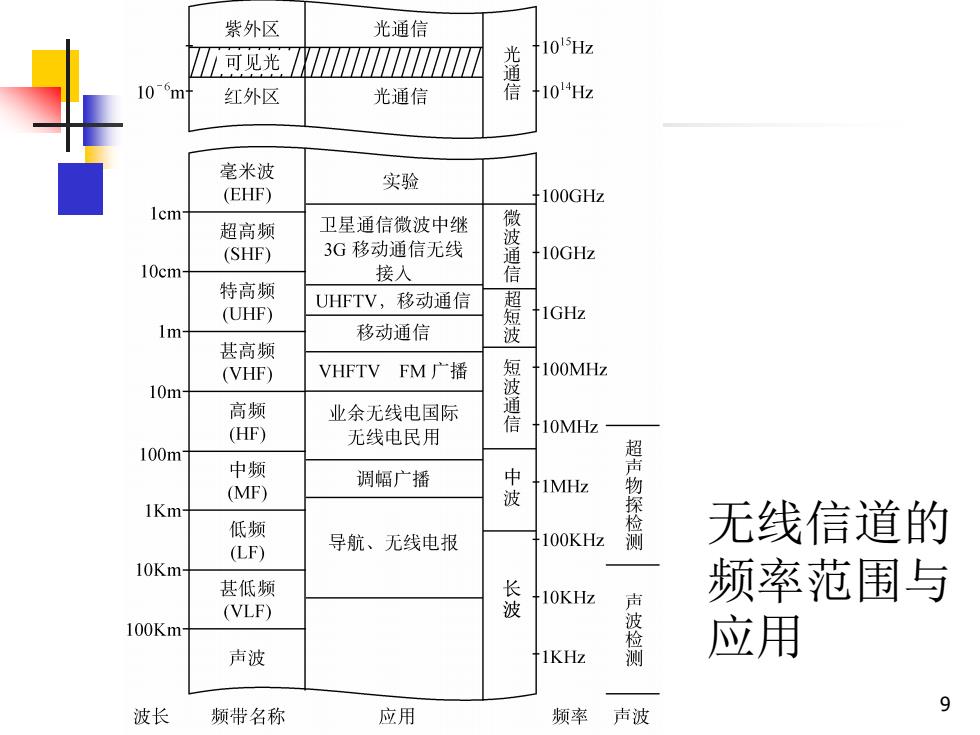

9 无线信道的 频率范围与 应用
第4章信道 4.2有线信道 ·明线 1880年电话线 10
10 第4章 信 道 ⚫ 4.2 有线信道 ◼ 明线 1880年电话线
