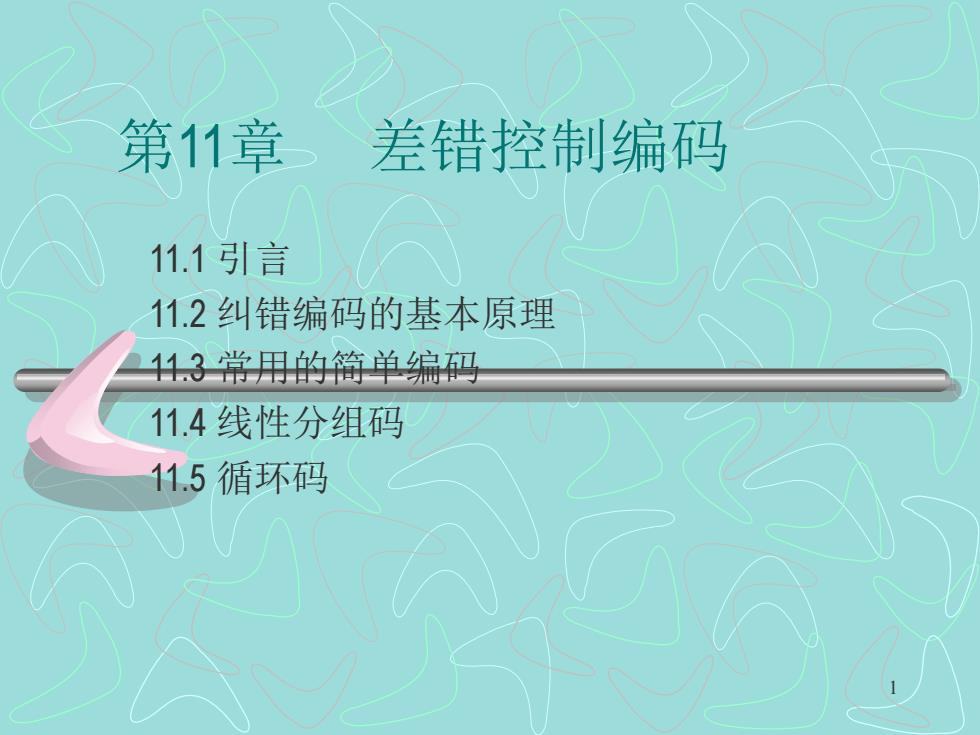

第11章 差错控制编码 11.1引言 11.2纠错编码的基本原理 113常用的简单编码 11.4线性分组码 11.5循环码
1 第11章 差错控制编码 11.1 引言 11.2 纠错编码的基本原理 11.3 常用的简单编码 11.4 线性分组码 11.5 循环码
11.1引言 差错控制编码的基本方法 在发送端被传输的信息序列上附加一些 监督码元，这些多余码元与信息码元之间 以某种确定的规则相互关联（约束），接收端 按照既定的规则检验信息码元与监督码 元之间的关系
2 11.1 引言 • 差错控制编码的基本方法 在发送端被传输的信息序列上附加一些 监督码元,这些多余码元与信息码元之间 以某种确定的规则相互关联(约束),接收端 按照既定的规则检验信息码元与监督码 元之间的关系
常用差错控制方法 检错重发（需要双工链路，实时性差， 但译码设备简 单。) 检错码 发 收 应答信号 前向纠错（译码设备复杂， 但只需要单向信道，可实 时传输信息。)》 发 纠错码 收 3
3 常用差错控制方法 • 检错重发(需要双工链路，实时性差，但译码设备简 单。) • 前向纠错(译码设备复杂，但只需要单向信道，可实 时传输信息。) 发 收 检错码 应答信号 发 收 纠错码
混合纠错（收端发现无法纠正的错误时，发应答信号， 发端对错误的信息重发一次。特点是需反向信道，实时性和 复杂性介于前二者之间。) 纠检错 发 收 应答信号
4 混合纠错(收端发现无法纠正的错误时，发应答信号， 发端对错误的信息重发一次。特点是需反向信道，实时性和 复杂性介于前二者之间。) 发 收 纠检错 应答信号
常用检错重发系统： 停发等候重发，返回重发和选 择重发 实例1：停发等候重发 发1 2 3 3 ACK NAK 接收 发现错误 这是一种半双工的通信方式，原理简单，效率低
5 实例1：停发等候重发 1 2 3 3 1 TI 2 3 发 接收 ACK NAK 发现错误 这是一种半双工的通信方式,原理简单,效率低. 常用检错重发系统: 停发等候重发,返回重发和选 择重发
