第13章同步原理 13.1引言 13.2 载波同步 13.3位同步 13.4群同步
1 第13章 同步原理 13.1 引言 13.2 载波同步 13.3 位同步 13.4 群同步

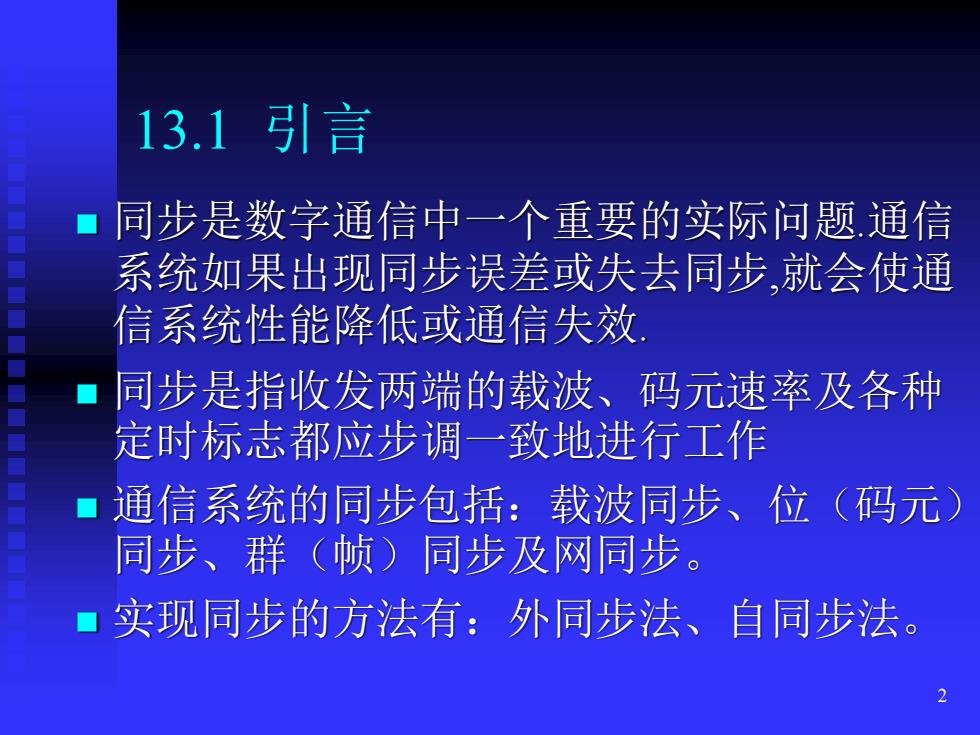

13.1引言 ·同步是数字通信中一个重要的实际问题通信 系统如果出现同步误差或失去同步，就会使通 信系统性能降低或通信失效 同步是指收发两端的载波、码元速率及各种 定时标志都应步调一致地进行工作 通信系统的同步包括：载波同步、位（码元 同步、群（帧）同步及网同步。 ■实现同步的方法有：外同步法、自同步法。 2
2 13.1 引言 ◼ 同步是数字通信中一个重要的实际问题.通信 系统如果出现同步误差或失去同步,就会使通 信系统性能降低或通信失效. ◼ 同步是指收发两端的载波、码元速率及各种 定时标志都应步调一致地进行工作 ◼ 通信系统的同步包括：载波同步、位（码元） 同步、群（帧）同步及网同步。 ◼ 实现同步的方法有：外同步法、自同步法
PCMI n1(t) PCM编码器 cl(t) Ish(t) 步复接 PCM 码变换器 2PSK调制器 发滤波器 PCM2 信道 ⑧ B n2(t) PCM编码器 cl(t) coswct cl(t) Isl2(t) I f(t) 收滤 低通 抽样 码反 PCM 波器 ⑧ -⑤ 滤波器 判决器 Bk 变换器 载波同步器 coswct 位同步器 cp(t) PCM译码器 n1(t) ⑥ f1(t) Icp(t) f,(t) cp(t) 帧同步器 延迟 f( PCM译码器 m2(t) 电路 f2(t) cp(t) 点-点两路PCM/2DPSK数字电话系统原理框图
点-点两路PCM/2DPSK数字电话系统原理框图 3
sl(t) sl2(t) PCMI D11 D12 PCM2 D21 D22 f(t) x1110010 X1110010 PCM 110010 Di D21 X11100101 D12 D22 1254s f.(t) fi(t) f2(t) 1 0
4
发同步器可由时序逻辑电路构成，比 较容易实现。收同步器需从接收到的 受噪声污染的信号中提取各种同步信 号，比较难以实现。 载波同步信号（相干载波）用于相干解调， 位同步信号（位定时信号）cp(t)口在抽样判 决器、码反变换器、帧同步器、延时电 路以及PCM译码器中作为时钟信号。帧 同步信号s(①提供一帧的起止时刻，以便 对时分复用的各路信号进行分接
5 发同步器可由时序逻辑电路构成，比 较容易实现。收同步器需从接收到的 受噪声污染的信号中提取各种同步信 号，比较难以实现。 载波同步信号(相干载波)用于相干解调， 位同步信号(位定时信号)cp(t) 在抽样判 决器、码反变换器、帧同步器、延时电 路以及PCM译码器中作为时钟信号。帧 同步信号fs(t)提供一帧的起止时刻，以便 对时分复用的各路信号进行分接
