1.7含独立源的等效 三、电源的等效转移 1.电压源转移等效 公共支路上的电压源可以等效到各个分支上，看成几个电压源 的并联
三、电源的等效转移 1.电压源转移等效 公共支路上的电压源可以等效到各个分支上，看成几个电压源 的并联 6 1.7含独立源的等效 a b uS c d e d e a c uS uS uS
1.7含独立源的等效 三、电源的等效转移 4 例：如图所示电路，求电流i 解：1.如图所示有三个未知量， 12V 6 421 列写三个KVL, 12=3(i1+i)+6i1 i=0.4A 12=4(i2-i)+4i2 解得{i1=1.2A 6i1=i+4i2 i2=1.7A
三、电源的等效转移 例：如图所示电路，求电流i 解：1. 如图所示有三个未知量， 列写三个KVL， ቐ 12 = 3(𝑖1 + 𝑖) + 6𝑖1 12 = 4(𝑖2 − 𝑖) + 4𝑖2 6𝑖1 = 𝑖 + 4𝑖2 解得 ቐ 𝑖 = 0.4𝐴 𝑖1 = 1.2𝐴 𝑖2 = 1.7𝐴 7 1.7含独立源的等效 1 i

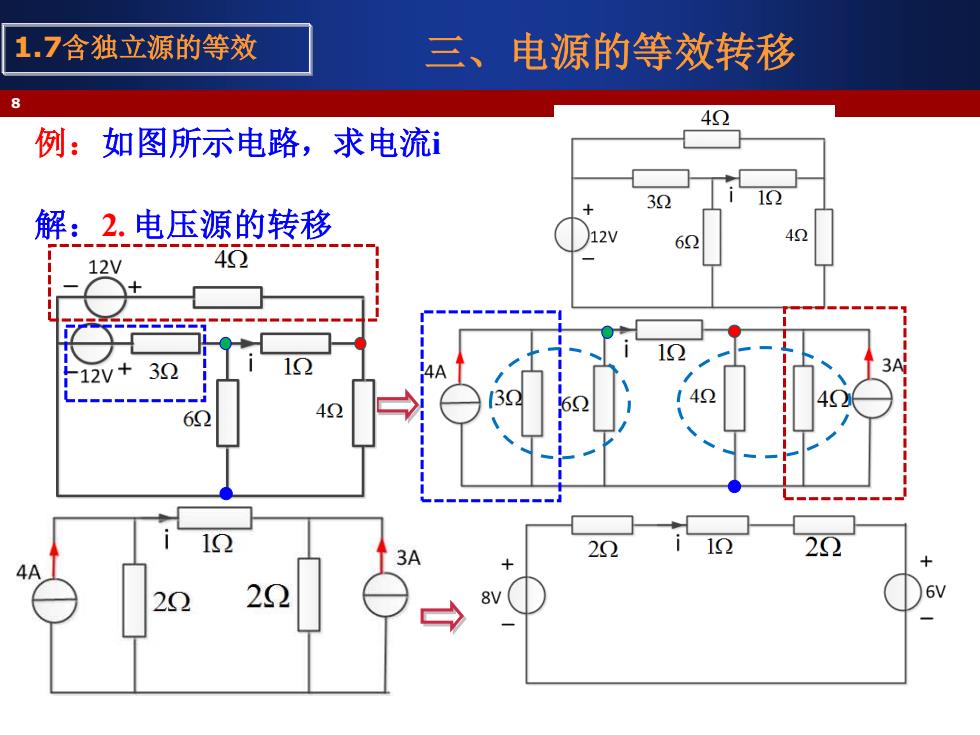

1.7含独立源的等效 三、电源的等效转移 4Q2 例：如图所示电路，求电流 3 1 解：2.电压源的转移 62 12V 4Ω 12V+32 6 42 4A
三、电源的等效转移 例：如图所示电路，求电流i 解：2. 电压源的转移 8 1.7含独立源的等效
1.7含独立源的等效 三、电源的等效转移 2.电流源转移等效 D 电流源可以看作是几个电流相同的电流源的串联，并把他们分 别连接到路径上的一些节点
三、电源的等效转移 2.电流源转移等效 电流源可以看作是几个电流相同的电流源的串联，并把他们分 别连接到路径上的一些节点 9 1.7含独立源的等效 iS R1 R2 R3 iS iS i1=0 i2=0 a b d c iS R1 R2 R3 iS iS i1=0 i2=0 iS iS a b d c

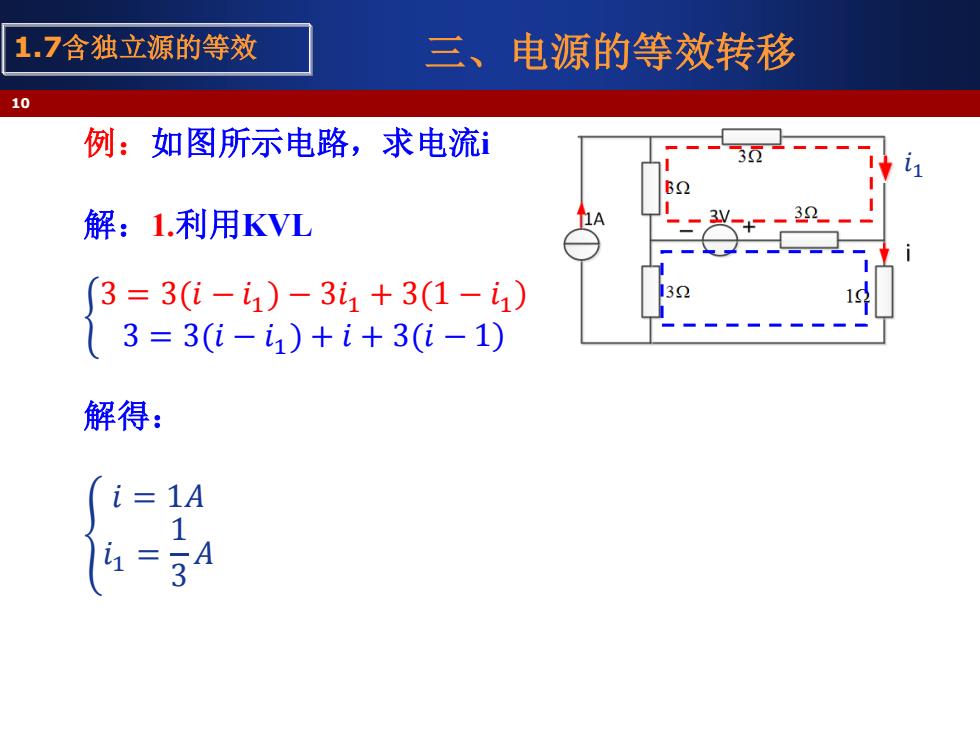

1.7含独立源的等效 三、电源的等效转移 10 例：如图所示电路，求电流 3 解：1.利用KVL +一 3=3(i-i1)-3i1+3(1-i1) {3=3(i-i1)+i+3(i-1) 解得： i=1A
三、电源的等效转移 例：如图所示电路，求电流i 解：1.利用KVL ቊ 3 = 3(𝑖 − 𝑖 ) 1 ) − 3𝑖1 + 3(1 − 𝑖1 3 = 3(𝑖 − 𝑖 ) 1 ) + 𝑖 + 3(𝑖 − 1 解得： ቐ 𝑖 = 1𝐴 𝑖1 = 1 3 𝐴 10 1.7含独立源的等效 𝑖1
