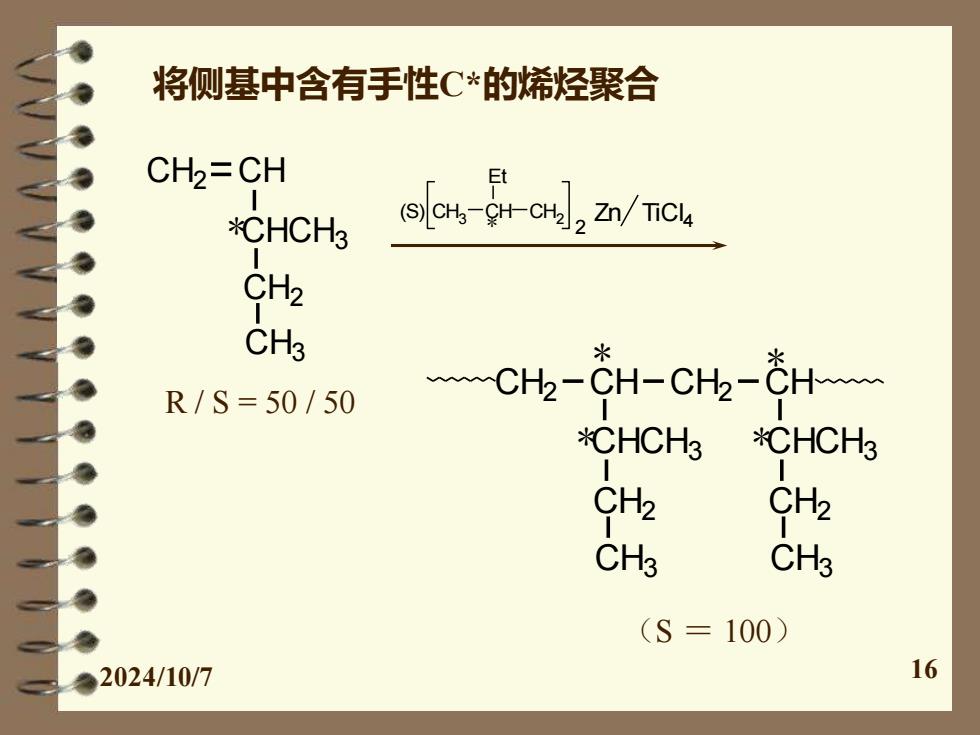

将侧基中含有手性C*的烯烃聚合 CH2=CH Et *CHCH3 ()CH-CH-CH2Zn/TiCl CH2 CHg R/S=50/50 CH-CH-CH2-CH *CHCH3 *CHCH3 CH2 CHa CHg (S=100) ◆2024/10/7 16
2024/10/7 16 将侧基中含有手性C*的烯烃聚合 CHCH3 CH2 CH CH3 CH2 * CH3 CH CH2 Et * (S) 2 Zn TiCl 4 CHCH3 CH2 CH CH2 CH CH3 CH2 * CHCH3 CH3 CH2 * * * （S ＝ 100） R / S = 50 / 50
3.立构规整性聚合物的性能 : α-烯烃聚合物 聚合物的立构规整性影响聚合物的结晶能力 聚合物的立构规整性好，分子排列有序，有利于结晶 高结晶度导致高熔点、高强度、高耐溶剂性 如：无规PP,非结晶聚合物，蜡状粘滞体，用途不大 全同PP和间同PP,是高度结晶材料，具有高强 度、高耐溶剂性，用作塑料和合成纤维 全同PP的Tm为175℃，可耐蒸汽消毒，比重0.90 o-烯烃聚合物的T大致随取代基增大而升高 HDPE全同PP聚3-甲基-1-丁烯聚4-甲基-1-戊烯 ◆2024l6/7120 175 300 235 (℃)17
2024/10/7 17 3. 立构规整性聚合物的性能 -烯烃聚合物 聚合物的立构规整性影响聚合物的结晶能力 聚合物的立构规整性好，分子排列有序，有利于结晶 高结晶度导致高熔点、高强度、高耐溶剂性 如：无规PP，非结晶聚合物，蜡状粘滞体，用途不大 -烯烃聚合物的Tm大致随取代基增大而升高 HDPE 全同PP 聚3-甲基-1-丁烯 聚4-甲基-1-戊烯 Tm 120 175 300 235 (℃) 全同PP和间同PP，是高度结晶材料，具有高强 度、高耐溶剂性，用作塑料和合成纤维 全同PP的Tm为175 ℃，可耐蒸汽消毒，比重0.90

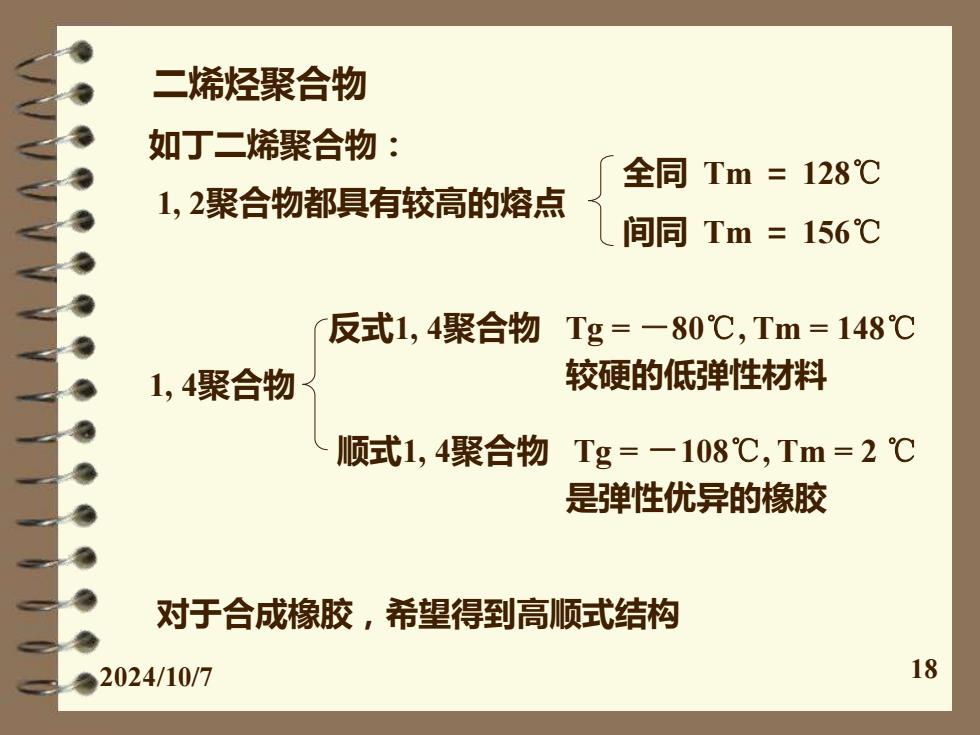

二烯烃聚合物 如丁二烯聚合物： 全同Tm=128℃ 1,2聚合物都具有较高的熔点 间同Tm=156℃ 反式1,4聚合物 Tg=-80℃，Tm=148℃ 1,4聚合物 较硬的低弹性材料 顺式1,4聚合物 Tg=-108℃，Tm=2℃ 是弹性优异的橡胶 对于合成橡胶，希望得到高顺式结构 ◆2024/10/7 18
2024/10/7 18 二烯烃聚合物 如丁二烯聚合物： 1, 2聚合物都具有较高的熔点 对于合成橡胶，希望得到高顺式结构 全同 Tm ＝ 128℃ 间同 Tm ＝ 156℃ 1, 4聚合物 反式1, 4聚合物 Tg = －80℃, Tm = 148℃ 较硬的低弹性材料 顺式1, 4聚合物 Tg = －108℃, Tm = 2 ℃ 是弹性优异的橡胶
