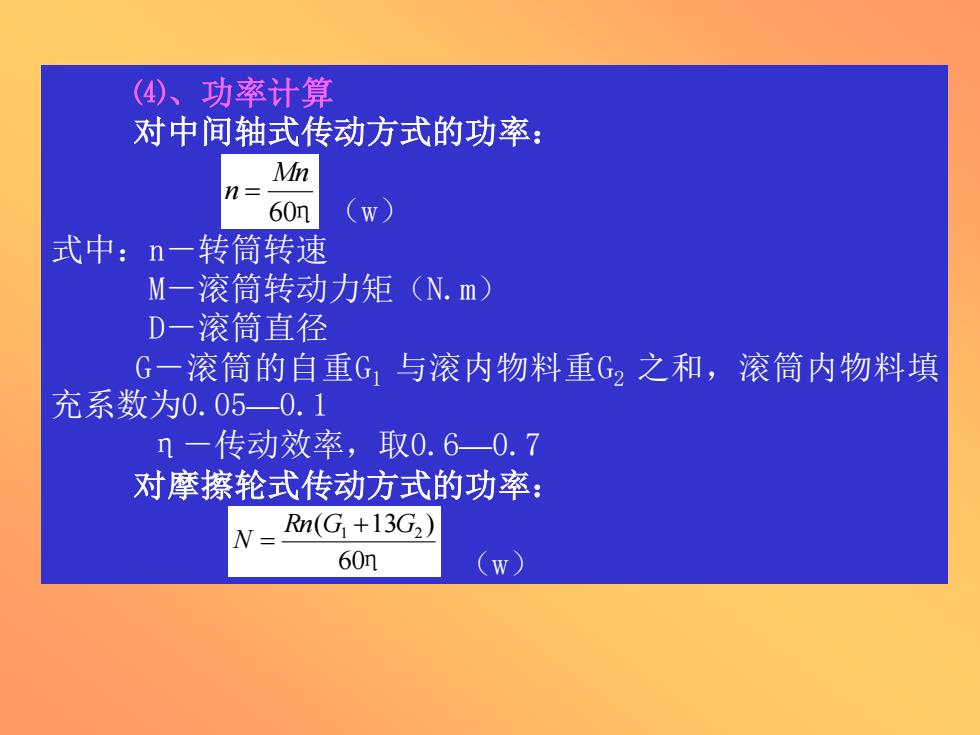

⑷、功率计算 对中间轴式传动方式的功率： （w） 式中：n－转筒转速 M－滚筒转动力矩（N.m） D－滚筒直径 G－滚筒的自重G1 与滚内物料重G2 之和，滚筒内物料填 充系数为0.05—0.1 η－传动效率，取0.6—0.7 对摩擦轮式传动方式的功率： （w） 60η Mn n = 60η ( 13 ) Rn G1 G2 N + =
⑷、功率计算 对中间轴式传动方式的功率： （w） 式中：n－转筒转速 M－滚筒转动力矩（N.m） D－滚筒直径 G－滚筒的自重G1 与滚内物料重G2 之和，滚筒内物料填 充系数为0.05—0.1 η－传动效率，取0.6—0.7 对摩擦轮式传动方式的功率： （w） 60η Mn n = 60η ( 13 ) Rn G1 G2 N + =

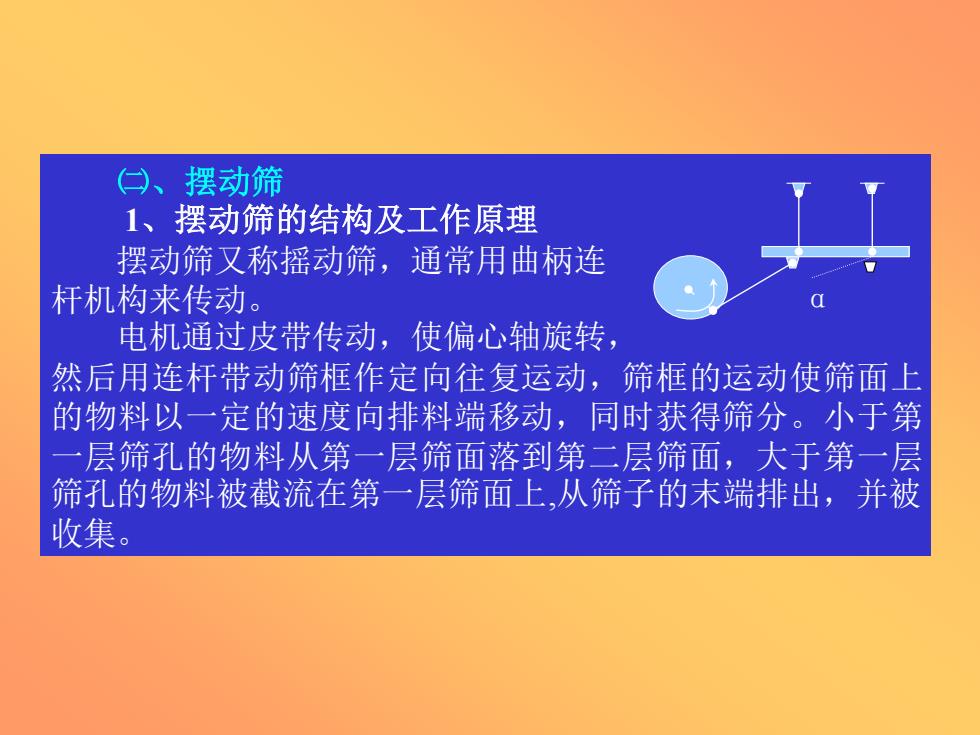

㈡、摆动筛 1、摆动筛的结构及工作原理 摆动筛又称摇动筛，通常用曲柄连 杆机构来传动。 α 电机通过皮带传动，使偏心轴旋转， 然后用连杆带动筛框作定向往复运动，筛框的运动使筛面上 的物料以一定的速度向排料端移动，同时获得筛分。小于第 一层筛孔的物料从第一层筛面落到第二层筛面，大于第一层 筛孔的物料被截流在第一层筛面上,从筛子的末端排出，并被 收集
㈡、摆动筛 1、摆动筛的结构及工作原理 摆动筛又称摇动筛，通常用曲柄连 杆机构来传动。 α 电机通过皮带传动，使偏心轴旋转， 然后用连杆带动筛框作定向往复运动，筛框的运动使筛面上 的物料以一定的速度向排料端移动，同时获得筛分。小于第 一层筛孔的物料从第一层筛面落到第二层筛面，大于第一层 筛孔的物料被截流在第一层筛面上,从筛子的末端排出，并被 收集

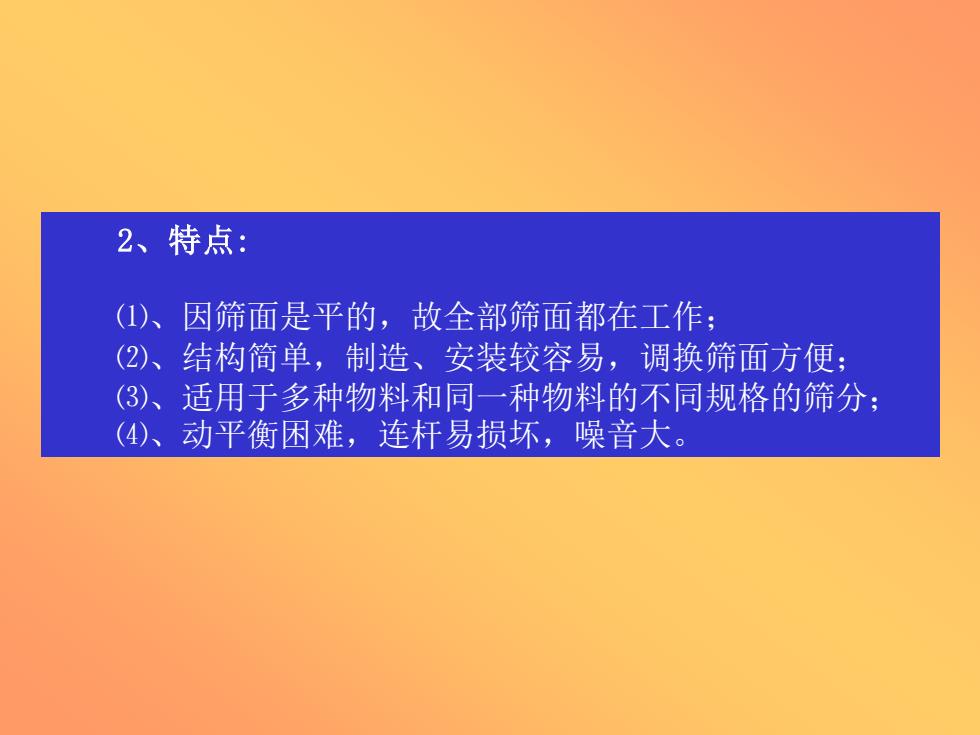

2、特点: ⑴、因筛面是平的，故全部筛面都在工作； ⑵、结构简单，制造、安装较容易，调换筛面方便； ⑶、适用于多种物料和同一种物料的不同规格的筛分； ⑷、动平衡困难，连杆易损坏，噪音大
2、特点: ⑴、因筛面是平的，故全部筛面都在工作； ⑵、结构简单，制造、安装较容易，调换筛面方便； ⑶、适用于多种物料和同一种物料的不同规格的筛分； ⑷、动平衡困难，连杆易损坏，噪音大
