第1 ”电路模型和电路定律 重点： 1.电压、电流的参考方向 2.电路元件特性 3.基尔霍夫定律
1. 电压、电流的参考方向 3. 基尔霍夫定律 ⚫ 重点： 第1章 电路模型和电路定律 2. 电路元件特性

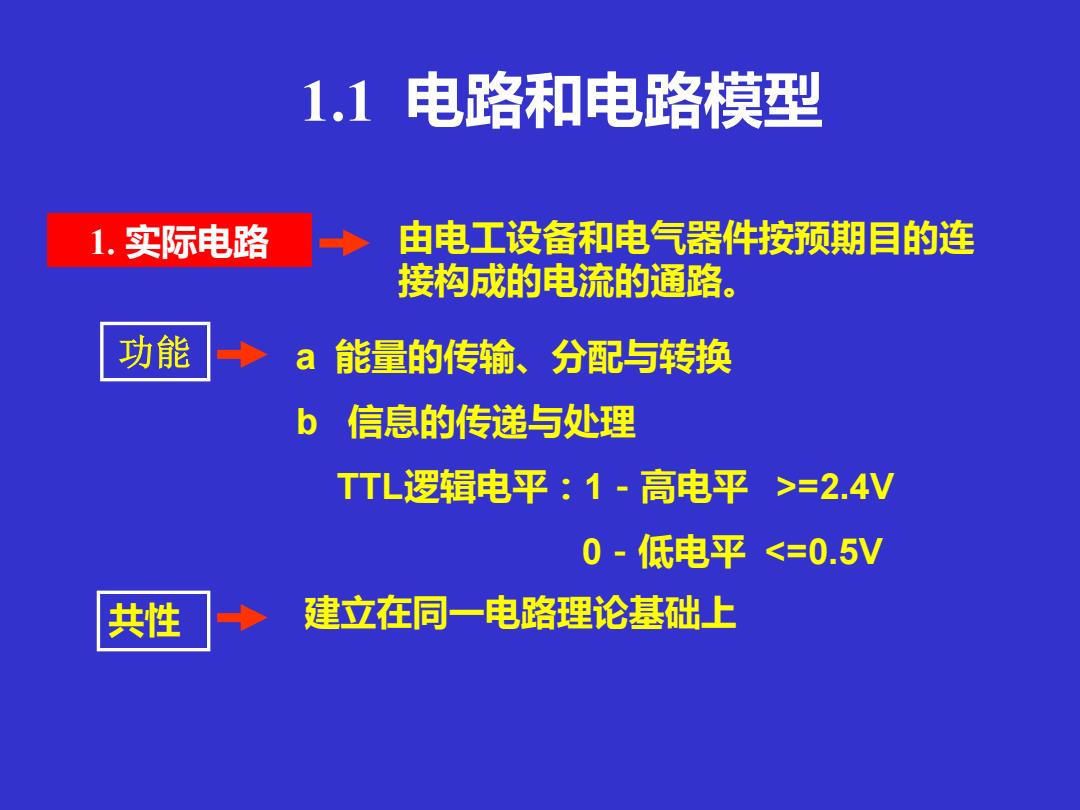

1.1电路和电路模型 1.实际电路 由电工设备和电气器件按预期目的连 接构成的电流的通路。 功能 a能量的传输、分配与转换 b 信息的传递与处理 TTL逻辑电平：1~高电平 >=2.4V 0-低电平<=0.5V 共性 建立在同一电路理论基础上
1.1 电路和电路模型 1. 实际电路 功能 a 能量的传输、分配与转换 b 信息的传递与处理 TTL逻辑电平：1－高电平 >=2.4V 0－低电平 <=0.5V 共性 建立在同一电路理论基础上 由电工设备和电气器件按预期目的连 接构成的电流的通路
2.电路模型 (circuit model) 电路图 开关 灯泡 鼎 RL 导线 ●电路模型 反映实际电路部件的主要电磁 性质的理想电路元件及其组合。 ●理想电路元件→ 有某种确定的电磁性能的理想元件
反映实际电路部件的主要电磁 性质的理想电路元件及其组合。 2. 电路模型 (circuit model) Rs RL Us 10BASE-T wall plate 导线 电 池 开关 灯泡 电路图 ⚫理想电路元件 有某种确定的电磁性能的理想元件 ⚫电路模型
几种基本的电路元件： 电阻元件：表示消耗电能的元件 电感元件：表示产生磁场，储存磁场能量的元件 电容元件：表示产生电场，储存电场能量的元件 电源元件：表示各种将其它形式的能量转变成电能的元件 注 具有相同的主要电孩性的实际电路部件， 在一定条件下可用同一模型表示； 同一实际电路部件在不同的应用条件下，其 模型可以有不同的形式
几种基本的电路元件： 电阻元件：表示消耗电能的元件 电感元件：表示产生磁场，储存磁场能量的元件 电容元件：表示产生电场，储存电场能量的元件 电源元件：表示各种将其它形式的能量转变成电能的元件 注 ⚫ 具有相同的主要电磁性能的实际电路部件， 在一定条件下可用同一模型表示； ⚫ 同一实际电路部件在不同的应用条件下，其 模型可以有不同的形式
例 3.集总参数电路 由集总元件构成的电路 集总元件→ 假定发生的电磁过程都集中在无件内部进行 集总条件 d<λ 注 集总参数电路中4、可以是时间的函数，但与 空间坐标无关
例 3. 集总参数电路 由集总元件构成的电路 集总元件 假定发生的电磁过程都集中在元件内部进行 集总条件 d 注 集总参数电路中u、i可以是时间的函数，但与 空间坐标无关
