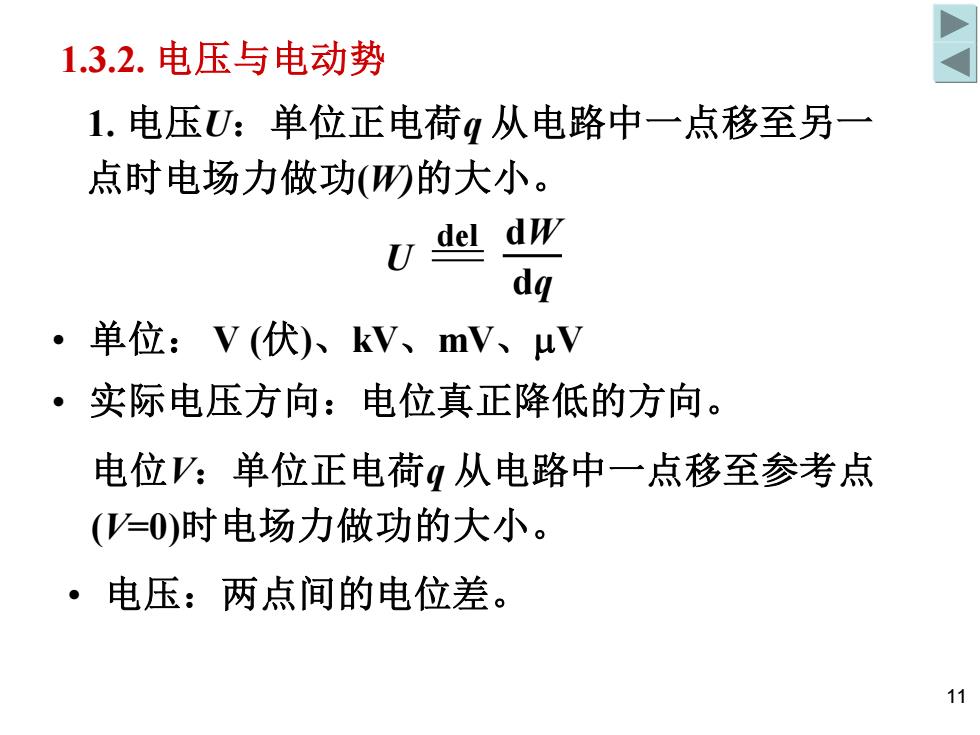

1.3.2.电压与电动势1.电压U：单位正电荷从电路中一点移至另一点时电场力做功(W)的大小。del dwUd-dq单位：V(伏)、kV、mV、μV·实际电压方向：电位真正降低的方向。电位V：单位正电荷从电路中一点移至参考点(V=0)时电场力做功的大小。·电压：两点间的电位差。11
11 1. 电压U：单位正电荷q 从电路中一点移至另一 点时电场力做功(W)的大小。 1.3.2. 电压与电动势 U del dW dq • 实际电压方向：电位真正降低的方向。 • 单位： V (伏)、kV、mV、V • 电压：两点间的电位差。 电位V：单位正电荷q 从电路中一点移至参考点 (V=0)时电场力做功的大小

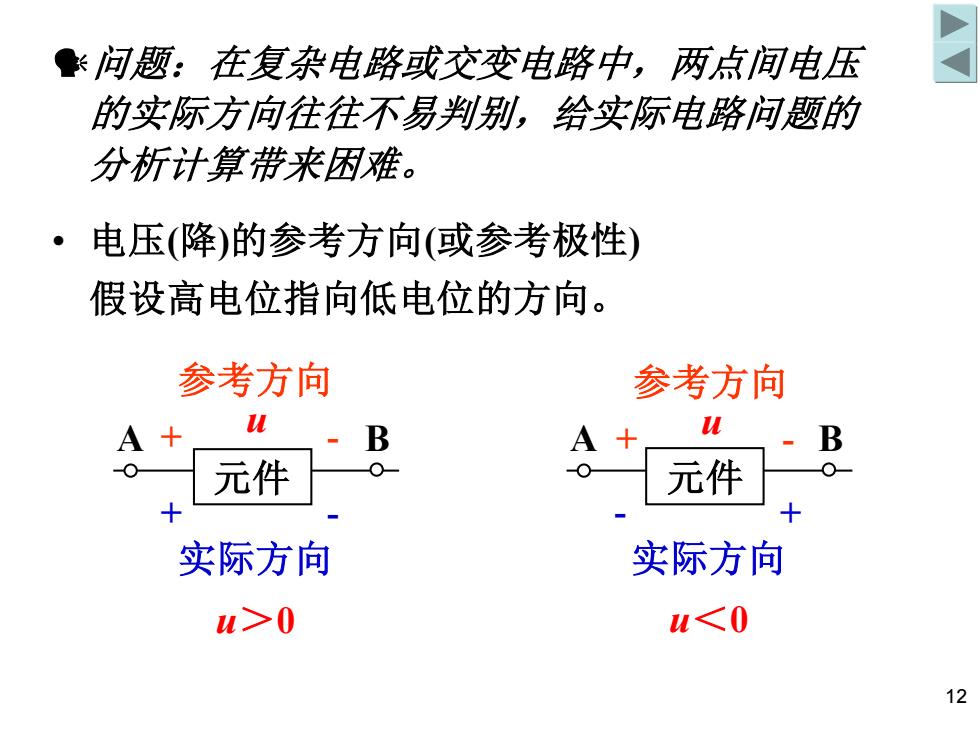

*问题：在复杂电路或交变电路中，两点间电压的实际方向往往不易判别，给实际电路问题的分析计算带来困难，电压(降)的参考方向(或参考极性假设高电位指向低电位的方向。参考方向参考方向uuBBA A+→oloOO元件元件+十实际方向实际方向u>0u<o12
12 假设高电位指向低电位的方向。 问题：在复杂电路或交变电路中，两点间电压 的实际方向往往不易判别，给实际电路问题的 分析计算带来困难。 • 电压(降)的参考方向(或参考极性) A B 元件 u 参考方向 + - + - 实际方向 u＞0 A B 元件 u 参考方向 + - - + 实际方向 u＜0

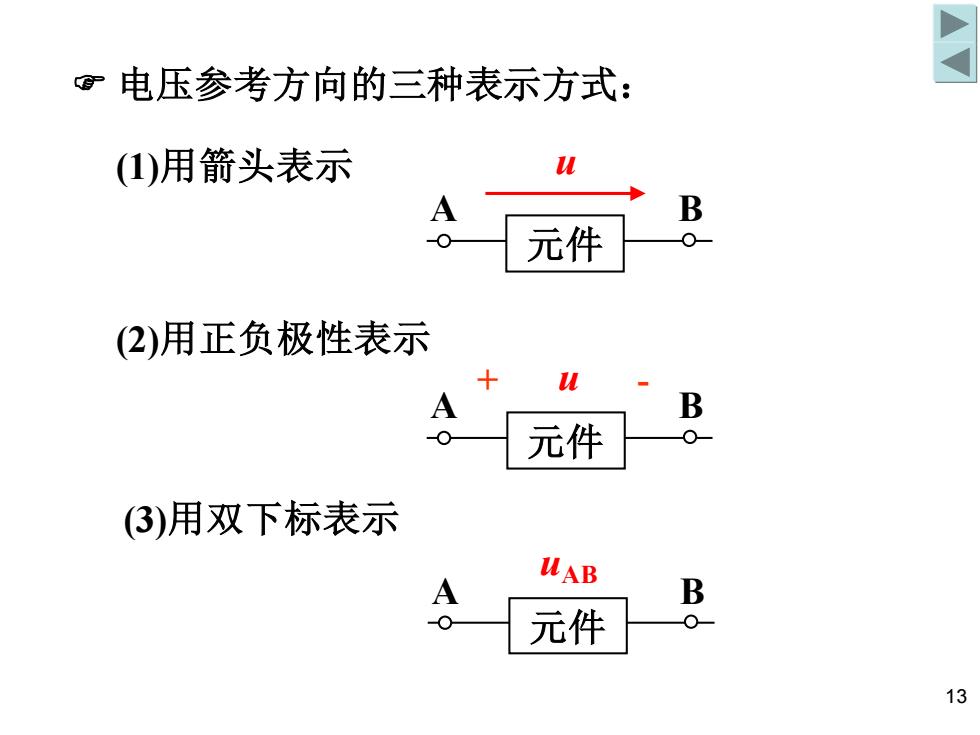

G电压参考方向的三种表示方式：(1)用箭头表示uBA元件ol10(2)用正负极性表示u十BA元件ol1O(3)用双下标表示UABBAol10元件13
13 电压参考方向的三种表示方式： (1)用箭头表示 (2)用正负极性表示 (3)用双下标表示 A B 元件 u + - A B 元件 u A B 元件 uAB

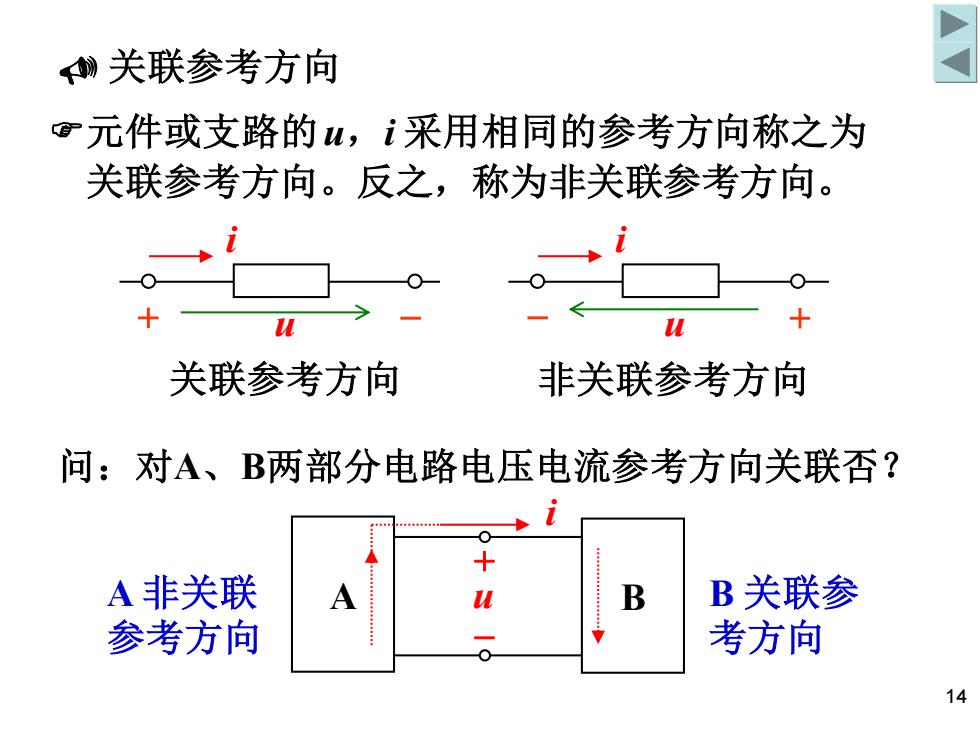

关联参考方向百元件或支路的u，i采用相同的参考方向称之为关联参考方向。反之，称为非关联参考方向。+uu关联参考方向非关联参考方向问：对A、B两部分电路电压电流参考方向关联否？O+A非关联B关联参BAu....考方向参考方向14
14 元件或支路的u，i 采用相同的参考方向称之为 关联参考方向。反之，称为非关联参考方向。 关联参考方向 关联参考方向 非关联参考方向 B 关联参 考方向 A 非关联 参考方向 B + - u i A + u - i - u + i 问：对A、B两部分电路电压电流参考方向关联否？

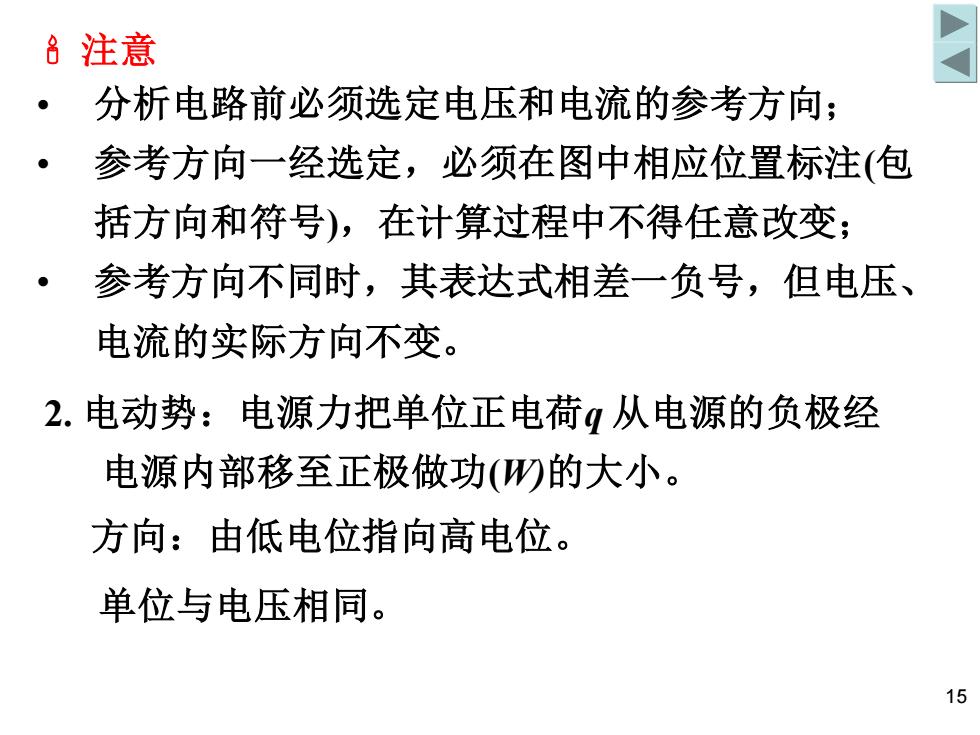

名 注意分析电路前必须选定电压和电流的参考方向参考方向一经选定，必须在图中相应位置标注（包括方向和符号)，在计算过程中不得任意改变：参考方向不同时，其表达式相差一负号，但电压、电流的实际方向不变2.电动势：电源力把单位正电荷q从电源的负极经电源内部移至正极做功(W)的大小。方向：由低电位指向高电位。单位与电压相同15
15 注意 • 分析电路前必须选定电压和电流的参考方向； • 参考方向一经选定，必须在图中相应位置标注(包 括方向和符号)，在计算过程中不得任意改变； • 参考方向不同时，其表达式相差一负号，但电压、 电流的实际方向不变。 2. 电动势：电源力把单位正电荷q 从电源的负极经 电源内部移至正极做功(W)的大小。 方向：由低电位指向高电位。 单位与电压相同
