电功率1.3.3当电流通过电炉和灯泡时，能使它们生热、发光这说明电源提供的能量能通过负载转换为其他种不同形式的能量。(1) 电功率单位时间内电场力所做的功。dwdwdqi=pudtdqdtdqdwdwui计算公式p=uipdtdtdq不仅适用于一个元件，也适用于任何一段电路。功率的单位：W(瓦)(Watt，瓦特)，kW、mW等。16

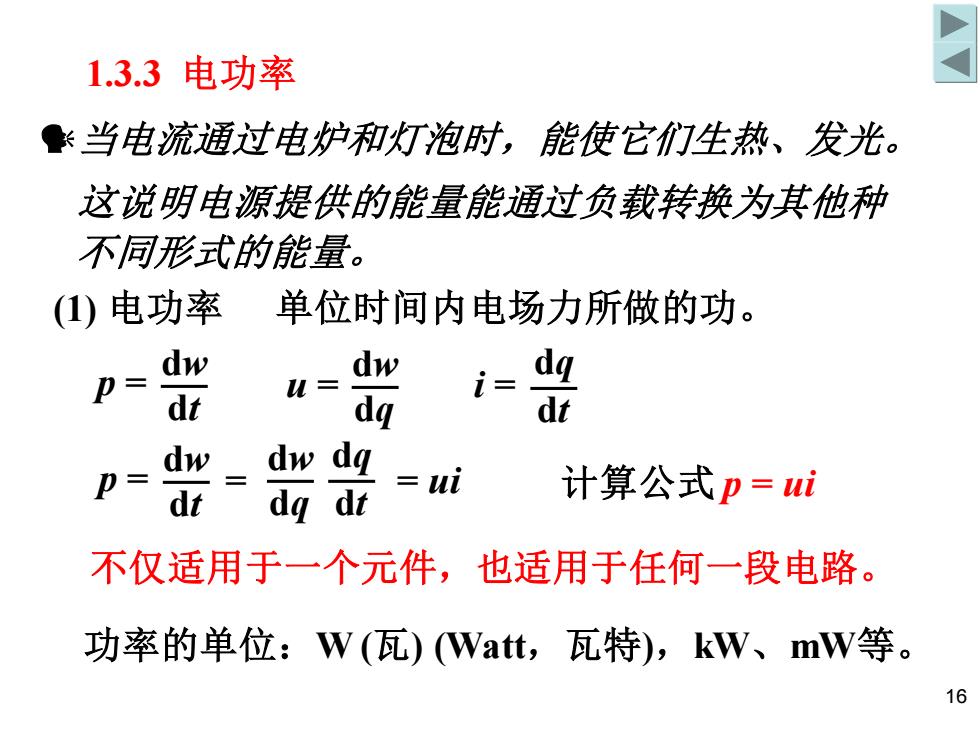

16 1.3.3 电功率 当电流通过电炉和灯泡时，能使它们生热、发光。 功率的单位：W (瓦) (Watt，瓦特)，kW、mW等。 (1) 电功率 单位时间内电场力所做的功。 p = dw dt u = dw dq i = dq dt p = dw dt = dw dq dq dt = ui 不仅适用于一个元件，也适用于任何一段电路。 计算公式 p = ui 这说明电源提供的能量能通过负载转换为其他种 不同形式的能量
(2)电路吸收或发出功率的判断 u、i取关联参考方向：Aop=ui表示元件吸收的功率。+元件吸收正功率。 (实际吸收)p>0,1u吸收负功率。 (实际发出)p<0, Bo含u、i取非关联参考方向：p=ui表示元件发出的功率。Ao/发出正功率。 (实际发出)p>0,元件u发出负功率。(实际吸收)p<0,+Bo17

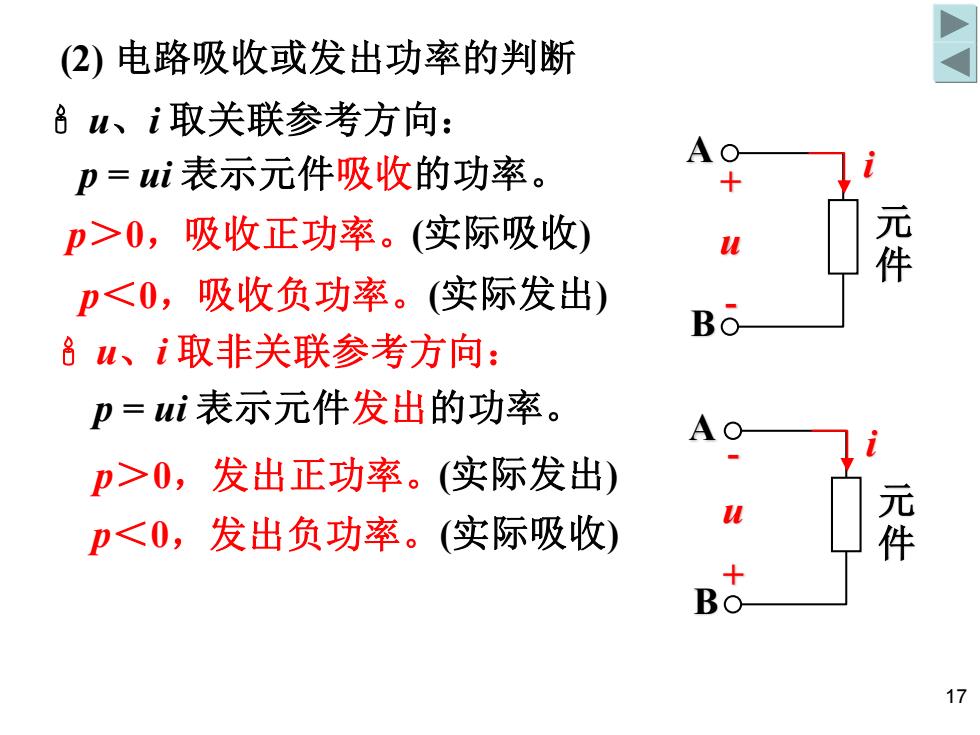

17 (2) 电路吸收或发出功率的判断 u、i 取关联参考方向： +-u i 元件 AB p = ui 表示元件吸收的功率。 p＞0，吸收正功率。 p＜0，吸收负功率。(实际吸收 ) (实际发出 ) -+u i 元件 AB u 、 i 取非关联参考方向 ： p = ui 表示元件发出的功率。 p＞0，发出正功率。 p＜0，发出负功率。(实际发出 ) (实际吸收 )
U1Ue+例：求图示电路中各方16框所代表的元件吸收或1产生的功率。已知：++U,=1V, U2=-3V,2U2Us5U44U3=8V, U4=-4V,+U313+Us=7V, Uc=-3V,3l=2A，12=1A，13=-1AP2吸=U2l1=(-3)×2=-6W解：P1发=U,l=1×2=2W;P4吸=U4l2=(-4)× 1= -4WP3吸=U3l1=8× 2=16W;P6吸=Uel3=(-3)×(-1) = 3WP5吸=Usl3=7X(-1)= -7W;8对一完整电路，满足：发出的功率一吸收的功率2025年4月5日星期六18
2025年4月5日星期六 18 例：求图示电路中各方 框所代表的元件吸收或 产生的功率。已知： 解： U1=1V，U2= -3V， U3=8V，U4= -4V， U5=7V，U6= -3V， I1=2A，I2=1A，I3= -1A 1 2 3 4 6 5 + U1 - I1 + U3 - + - U2 - + U4 + U6 - + - U5 I2 I3 P1发=U1 I1=1×2 =2W； P2吸=U2 I1=(-3)×2 = -6W P3吸=U3 I1=8×2=16W；P4吸=U4 I2=(-4)×1 = -4W P5吸=U5 I3=7×(-1) = -7W；P6吸=U6 I3=(-3)×(-1) = 3W 对一完整电路，满足：发出的功率＝吸收的功率
1.4电路的基本元件是电路中最基本的组成单元电路元件5种基本的理想电路元件电阻元件：表示消耗电能的元件电感元件：表示产生磁场，储存磁场能量的元件电容元件：表示产生电场，储存电场能量的元件电压源和电流源：表示将其它形式的能量转变成电能的元件。注意：如果表征元件特性的数学关系式是线性关系，该元件称为线性元件，否则称为非线性元件。19

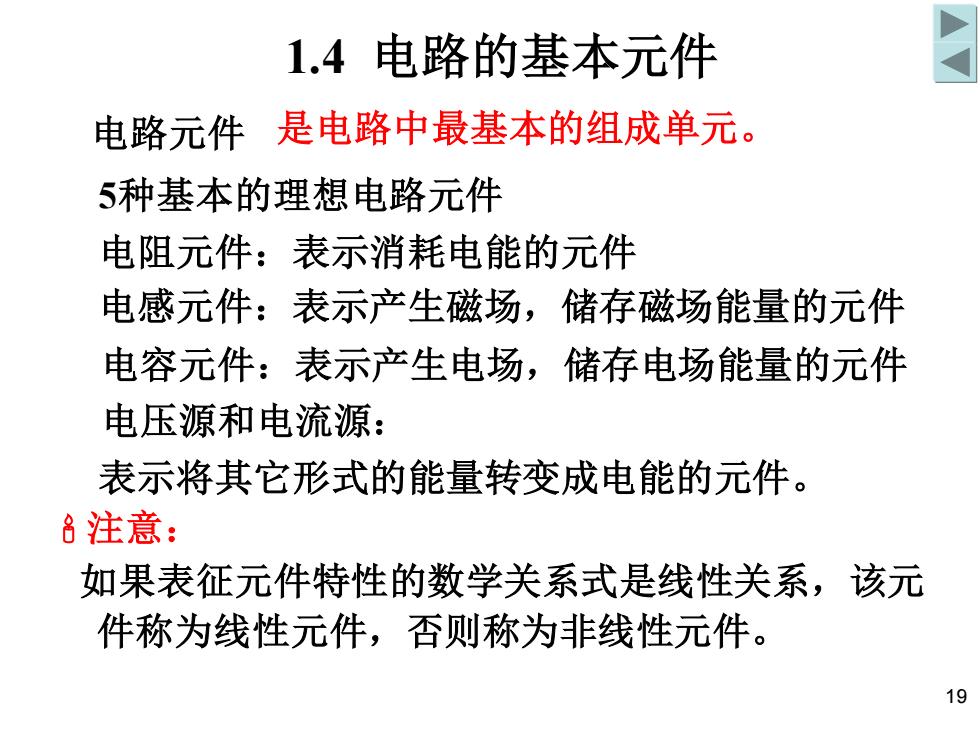

19 1.4 电路的基本元件 注意： 如果表征元件特性的数学关系式是线性关系，该元 件称为线性元件，否则称为非线性元件。 电路元件 是电路中最基本的组成单元。 5种基本的理想电路元件 电阻元件：表示消耗电能的元件 电感元件：表示产生磁场，储存磁场能量的元件 电容元件：表示产生电场，储存电场能量的元件 电压源和电流源： 表示将其它形式的能量转变成电能的元件
电阻元件1.4.11.定义电阻元件：对电流呈现阻力的元件。其特性可用u～评面上的一条曲线来描述：u0f(u,i)=0 一 伏安特性2.线性电阻元件任何时刻端电压与电流成正比的电阻元件。R·电路(图形与文字)符号20

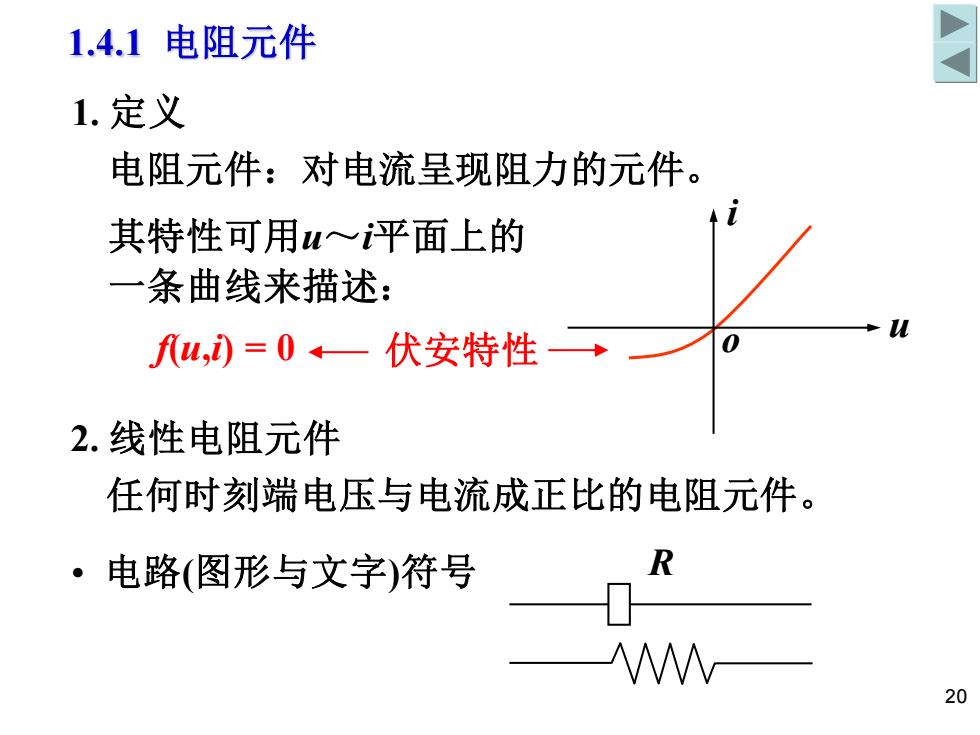

20 1.4.1 电阻元件 2. 线性电阻元件 电阻元件：对电流呈现阻力的元件。 任何时刻端电压与电流成正比的电阻元件。 1. 定义 其特性可用u～i平面上的 一条曲线来描述： o u i f(u,i) = 0 伏安特性 • 电路(图形与文字)符号 R
