第五章含有运算放大器的电阻电路 内容提要 ·运算放大器的电路模型 ·理想运放的两条重要规则 ·含理想运放电路的分析要点 ·几个典型电路
第五章 含有运算放大器的电阻电路 内容提要 • 运算放大器的电路模型 • 理想运放的两条重要规则 • 含理想运放电路的分析要点 • 几个典型电路。 1

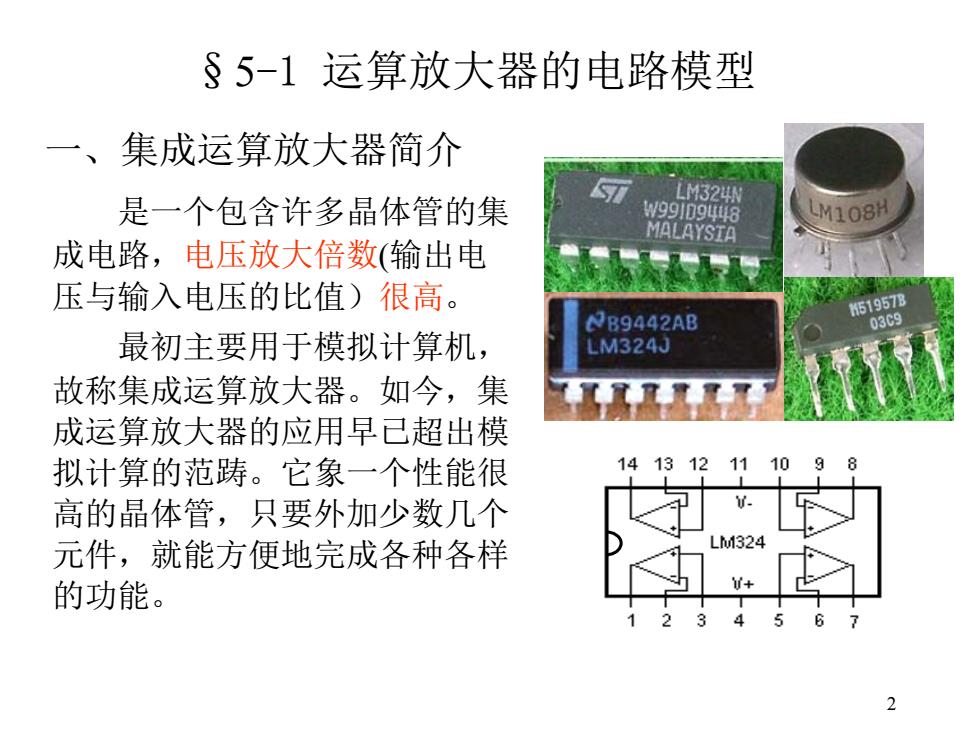

§5-1运算放大器的电路模型 一、集成运算放大器简介 LM32UN 是一个包含许多晶体管的集 W9909448 M108H MALAYSTA 成电路，电压放大倍数（输出电 压与输入电压的比值)很高。 M51957B B9442AB 03C9 最初主要用于模拟计算机， M324J 故称集成运算放大器。如今，集 成运算放大器的应用早已超出模 拟计算的范踌。它象一个性能很 141312111098 高的晶体管，只要外加少数几个 元件，就能方便地完成各种各样 的功能
§5-1 运算放大器的电路模型 一、集成运算放大器简介 是一个包含许多晶体管的集 成电路，电压放大倍数(输出电 压与输入电压的比值）很高。 最初主要用于模拟计算机， 故称集成运算放大器。如今，集 成运算放大器的应用早已超出模 拟计算的范踌。它象一个性能很 高的晶体管，只要外加少数几个 元件，就能方便地完成各种各样 的功能。 2

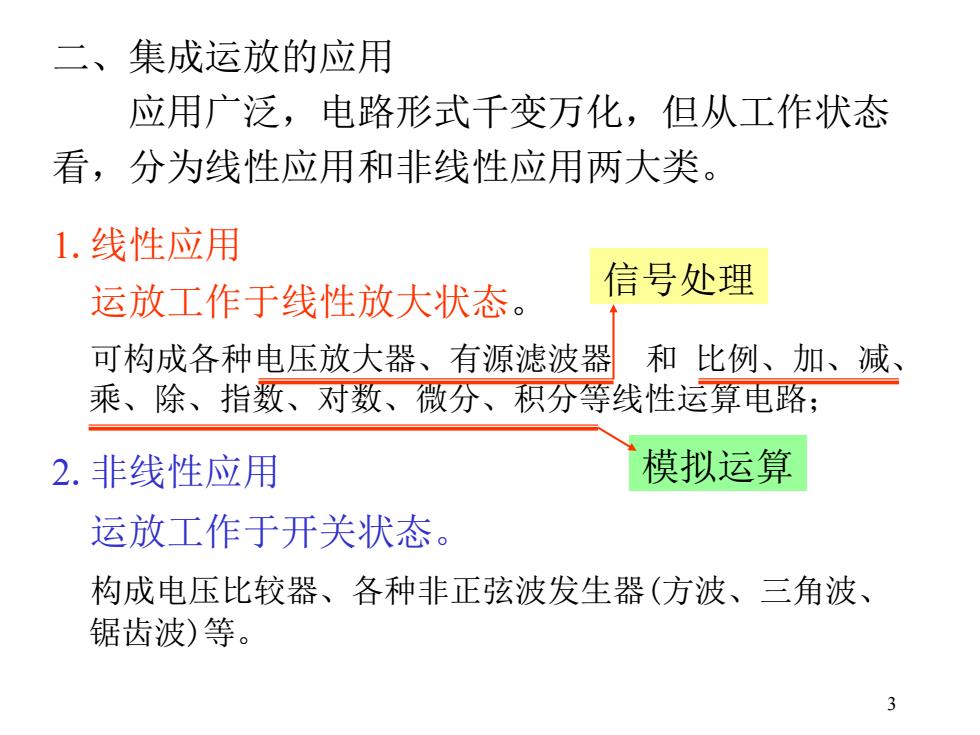

二、集成运放的应用 应用广泛，电路形式千变万化，但从工作状态 看，分为线性应用和非线性应用两大类。 1.线性应用 运放工作于线性放大状态。 信号处理 可构成各种电压放大器、有源滤波器 和比例、加、减、 乘、除、指数、对数、微分、积分等线性运算电路； 2.非线性应用 模拟运算 运放工作于开关状态。 构成电压比较器、各种非正弦波发生器（方波、三角波、 锯齿波)等
二、集成运放的应用 应用广泛，电路形式千变万化，但从工作状态 看，分为线性应用和非线性应用两大类。 1.线性应用 运放工作于线性放大状态。 可构成各种电压放大器、有源滤波器 和 比例、加、减、 乘、除、指数、对数、微分、积分等线性运算电路； 2.非线性应用 运放工作于开关状态。 构成电压比较器、各种非正弦波发生器(方波、三角波、 锯齿波)等。 信号处理 模拟运算 3

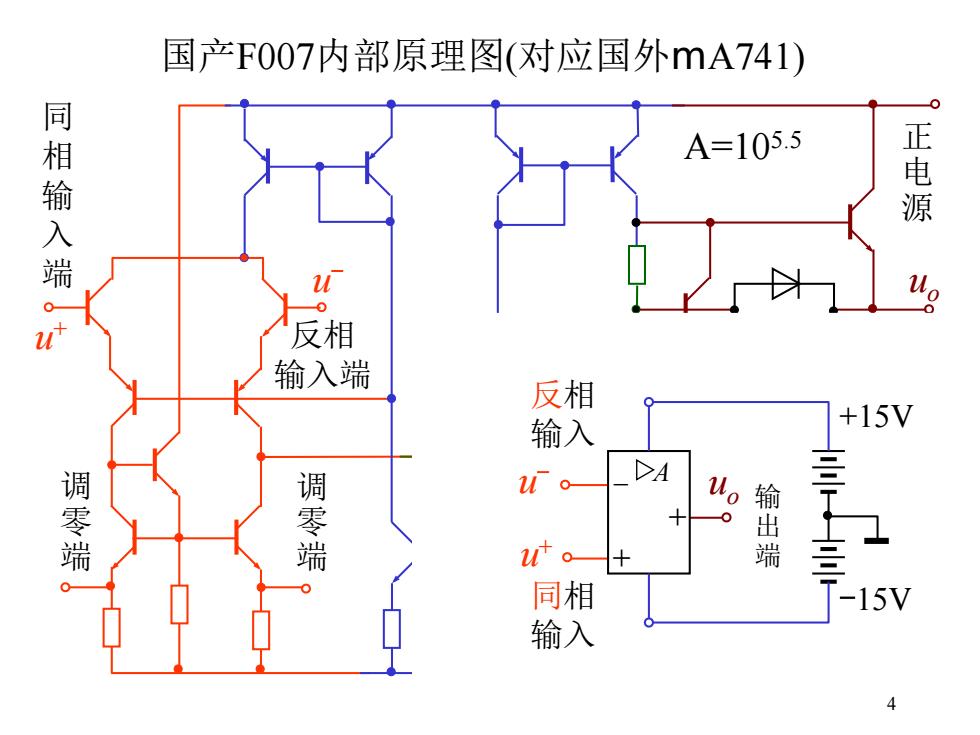

国产F007内部原理图（对应国外mA741) 0 同相输入端 A=105.5 正电源 反相 输入端 反相 输入 +15V A 调零端 调零端 输 0 端 同相 -15V 输入
国产F007内部原理图(对应国外mA741) 同 相 输 入 端 反相 输入端 输 出 端 正 电 源 负 电 源 调 零 端 调 零 端 A=105.5 u + u - uo + - + A 反相 输入 同相 输入 输 出 端 u - u + uo +15V -15V 4
三、集成运放的输入、外特性、电路模型 > u o 1 ua ud 1.输入情况 (2)若只在一个输入端 (1)若在两个输入端同 加输入电压，另一端接 时加输入电压u+和u 有：u。=A(ut-r)=Aua 地，则称为单端输入。 反相输入：u。=-Au 这叫做双端输入。 ua=u+-W称差动电压。 同相输入：u。=A 因此也称差动输入方式。 5
三、集成运放的输入、外特性、电路模型 uo =-Au - 同相输入：uo=Au + u - u + uo + - + A ud 1.输入情况 (1) 若在两个输入端同 时加输入电压 u + 和u - 有：uo = A (u +-u - ) = A ud 这叫做双端输入。 ud =u +-u - 称差动电压。 (2) 若只在一个输入端 加输入电压，另一端接 地，则称为 单端输入。 uo + - + A ud u - uo + - + A ud u + 反相输入： 因此也称差动输入方式。 5
