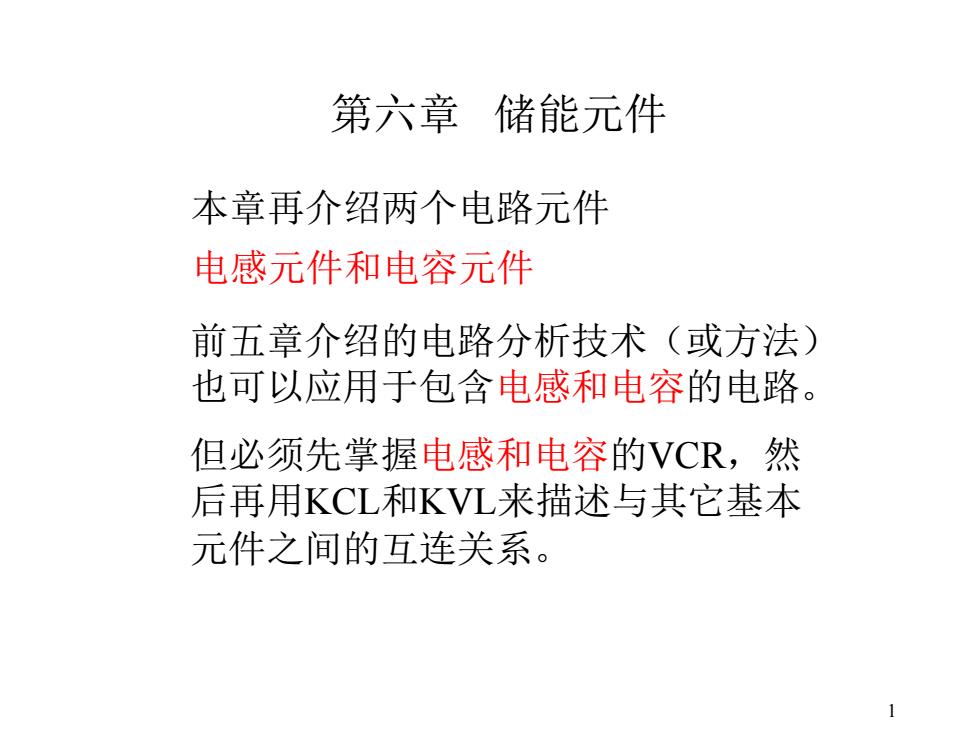

第六章储能元件 本章再介绍两个电路元件 电感元件和电容元件 前五章介绍的电路分析技术（或方法） 也可以应用于包含电感和电容的电路。 但必须先掌握电感和电容的VCR,然 后再用KCL和KVL来描述与其它基本 元件之间的互连关系。 1
第六章 储能元件 本章再介绍两个电路元件 电感元件和电容元件 前五章介绍的电路分析技术（或方法） 也可以应用于包含电感和电容的电路。 但必须先掌握电感和电容的VCR，然 后再用KCL和KVL来描述与其它基本 元件之间的互连关系。 1

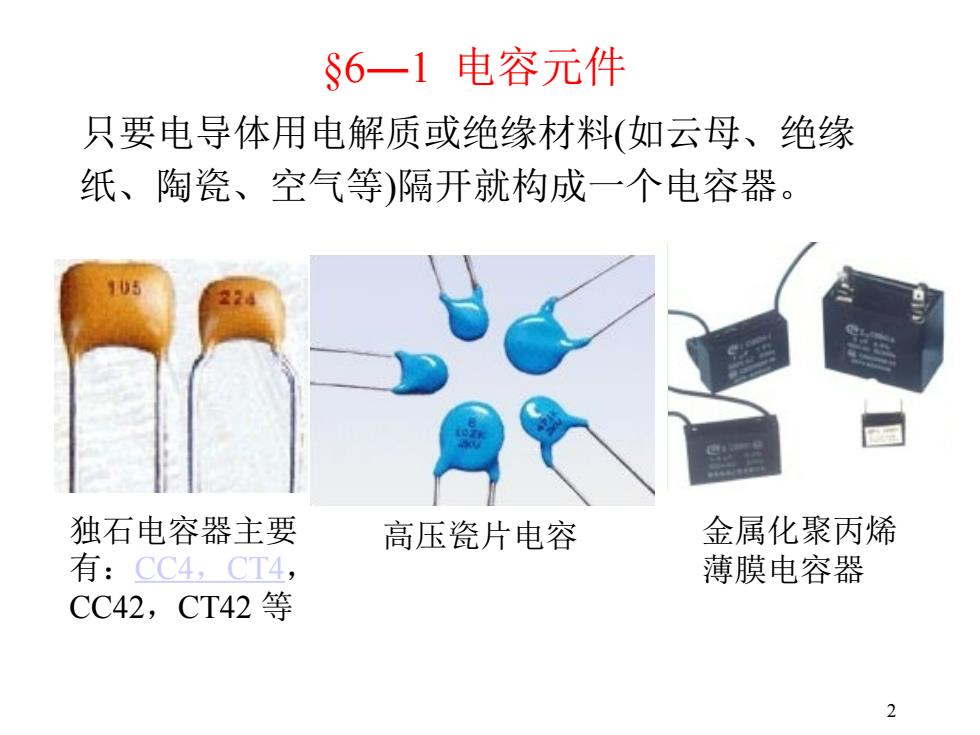

$6一1电容元件 只要电导体用电解质或绝缘材料（如云母、绝缘 纸、陶瓷、空气等)隔开就构成一个电容器。 独石电容器主要 高压瓷片电容 金属化聚丙烯 有：CC4,CT4, 薄膜电容器 CC42,CT42等 2
§6―1 电容元件 只要电导体用电解质或绝缘材料(如云母、绝缘 纸、陶瓷、空气等)隔开就构成一个电容器。 独石电容器主要 有：CC4，CT4， CC42，CT42 等 金属化聚丙烯 薄膜电容器 高压瓷片电容 2

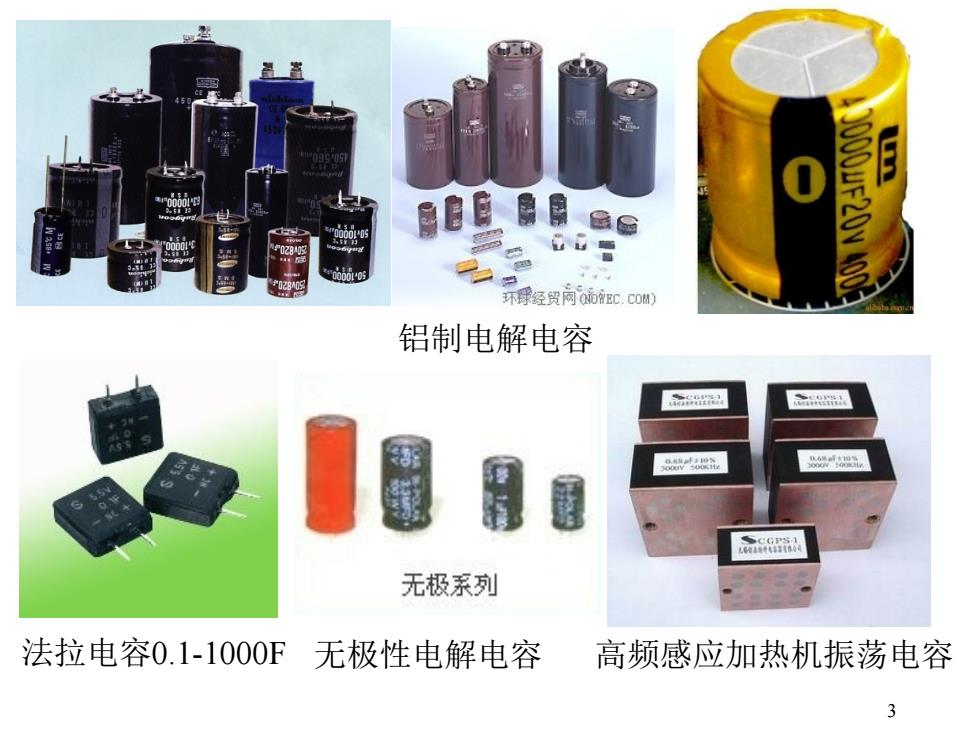

意uu 环得经贸网0通C.cDM) 铝制电解电容 周 高 无极系列 法拉电容0.1-1000P无极性电解电容 高频感应加热机振荡电容
法拉电容0.1-1000F 无极性电解电容 铝制电解电容 高频感应加热机振荡电容 3

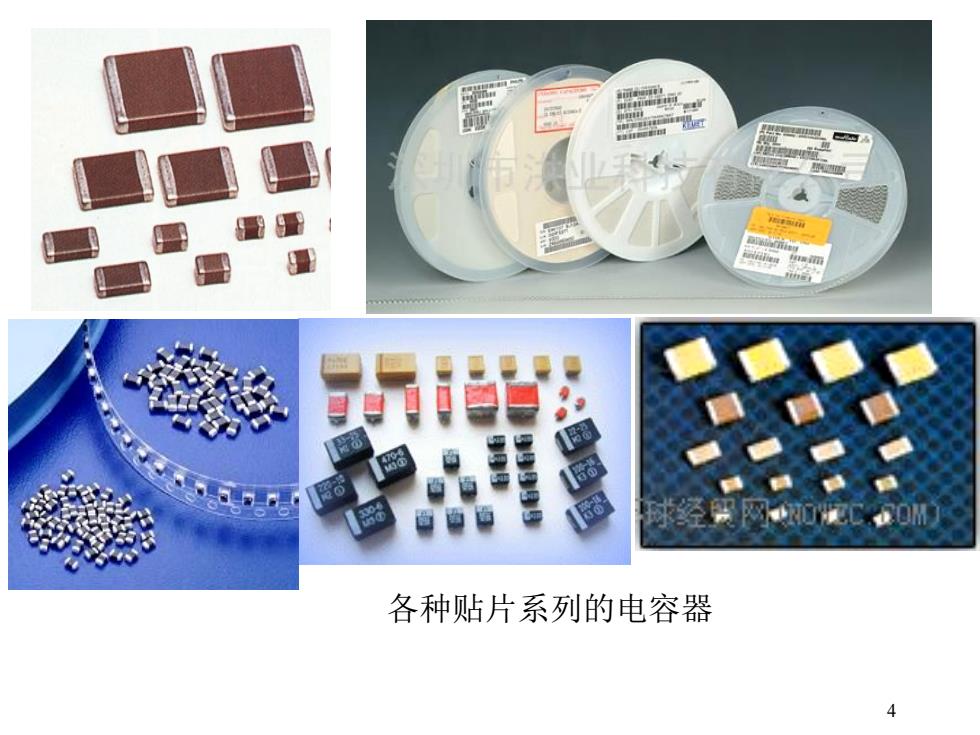

各种贴片系列的电容器 4
各种贴片系列的电容器 4

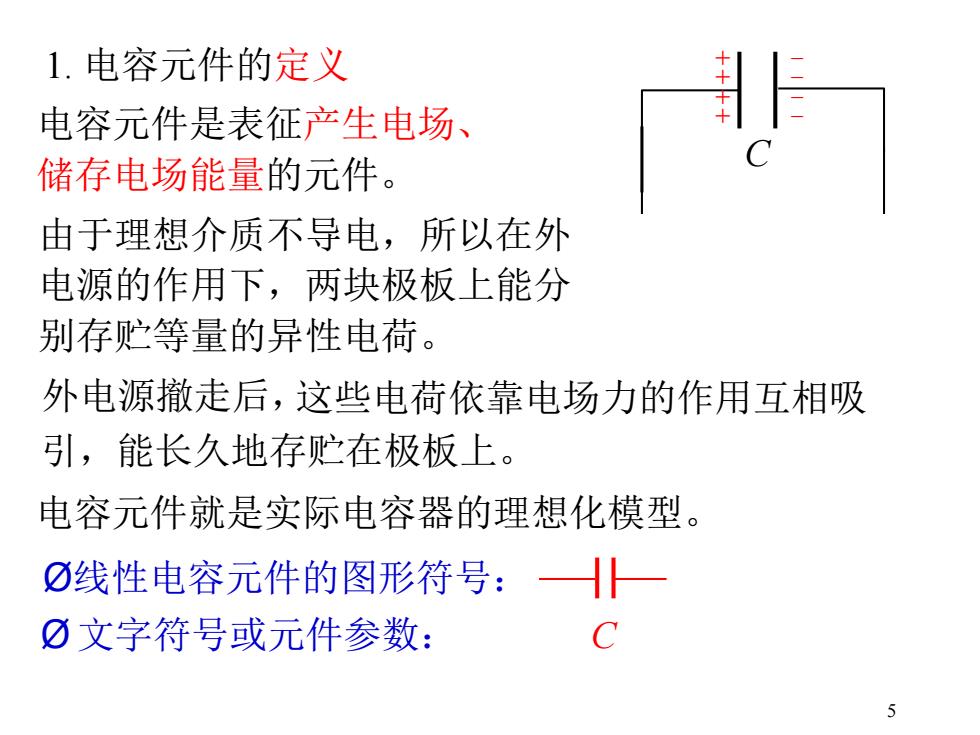

1.电容元件的定义 电容元件是表征产生电场、 储存电场能量的元件。 由于理想介质不导电，所以在外 电源的作用下，两块极板上能分 别存贮等量的异性电荷。 外电源撤走后，这些电荷依靠电场力的作用互相吸 引，能长久地存贮在极板上。 电容元件就是实际电容器的理想化模型。 ②线性电容元件的图形符号：H ☑文字符号或元件参数： C 5
1. 电容元件的定义 外电源撤走后， U C + + + + - - - - 这些电荷依靠电场力的作用互相吸 引，能长久地存贮在极板上。 由于理想介质不导电，所以在外 电源的作用下，两块极板上能分 别存贮等量的异性电荷。 电容元件是表征产生电场、 储存电场能量的元件。 电容元件就是实际电容器的理想化模型。 Ø线性电容元件的图形符号： Ø文字符号或元件参数： C 5
