第十六章二端口网络 内容提要 1.二端口的概念、方程及参数； 2. 各参数方程形式，参数的含义及求法； 3.二端口转移函数及求法； 4.特性阻抗的定义及求法； 5.二端口等效电路的概念，等效电路的结构 及参数； 6.二端口级联、串联、并联的条件与等效参 数的求法； 7.回转器、负阻变换器的定义与特性。 1

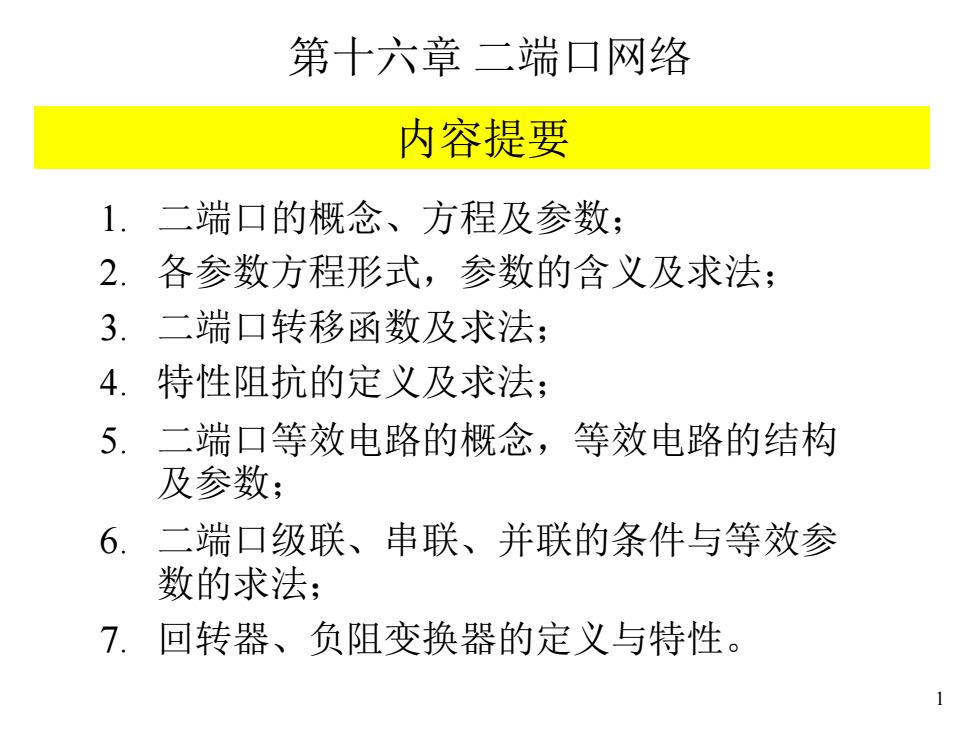

1 第十六章 二端口网络 内容提要 1. 二端口的概念、方程及参数； 2. 各参数方程形式，参数的含义及求法； 3. 二端口转移函数及求法； 4. 特性阻抗的定义及求法； 5. 二端口等效电路的概念，等效电路的结构 及参数； 6. 二端口级联、串联、并联的条件与等效参 数的求法； 7. 回转器、负阻变换器的定义与特性
基本要求 1.掌握与每种参数相对应的二端口网络方程，理 解这些方程各自参数的物理意义： 2.掌握二端口等效电路； 3.掌握二端口在不同连接方式时的分析方法； 4.掌握分析特殊二端口的方法。 重点和难点 ©重点：两端口的方程和参数的求解。 Y难点：二端口的参数的求解。 2

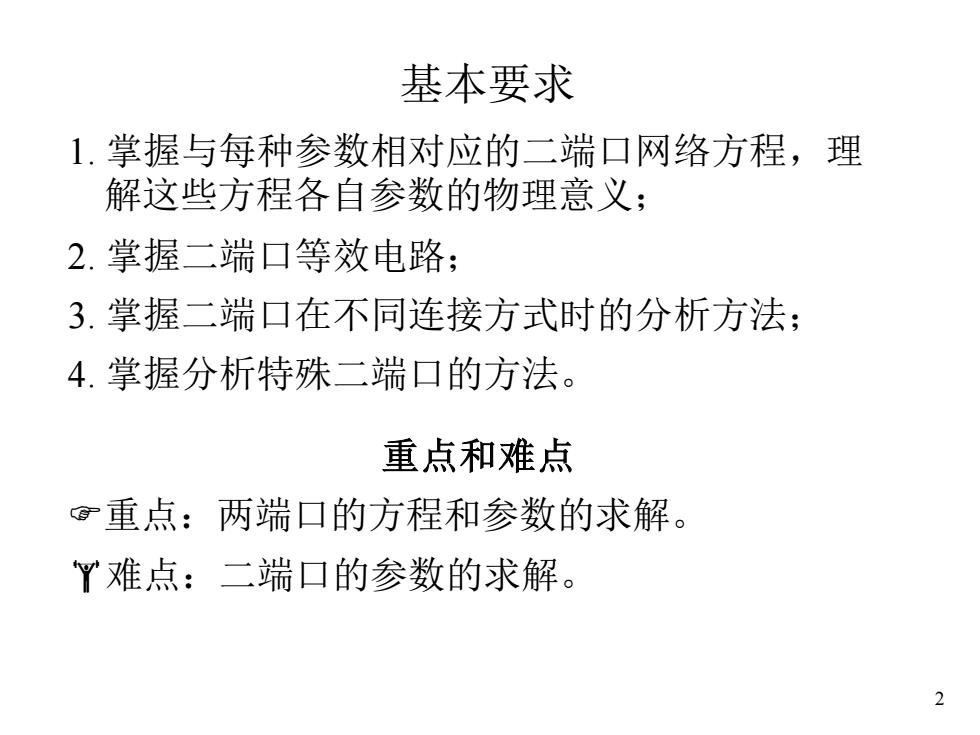

2 基本要求 1. 掌握与每种参数相对应的二端口网络方程，理 解这些方程各自参数的物理意义； 2. 掌握二端口等效电路； 3. 掌握二端口在不同连接方式时的分析方法； 4. 掌握分析特殊二端口的方法。 重点和难点 重点：两端口的方程和参数的求解。 难点：二端口的参数的求解
§16-1二端口网络 8由一对端钮构成， 工程实践中，常遇到的二端口 且满足端口条件： 即从端口的一个 端钮流入的电流 士 必须等于从该端 放大器 滤波器 口的另一个端钮 流出的电流。当 ● ●】 一个电路与外部 电路通过两个端 口连接时称此电 传输线 三极管 路为二端口网络。 变压器（图略）等

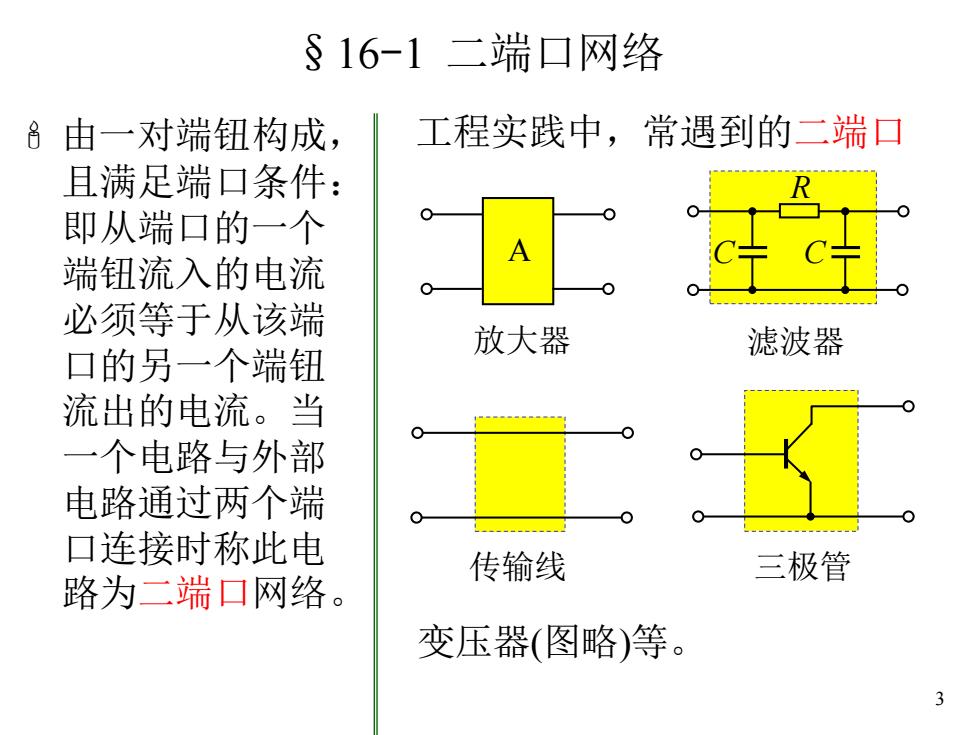

3 §16-1 二端口网络 由一对端钮构成， 且满足端口条件： 即从端口的一个 端钮流入的电流 必须等于从该端 口的另一个端钮 流出的电流。当 一个电路与外部 电路通过两个端 口连接时称此电 路为二端口网络。 工程实践中，常遇到的二端口 A 放大器 R C C 滤波器 传输线 三极管 变压器(图略)等
8注意 如果组成二端口网络的元件都是线性的，则称 为线性二端口网络； 依据二端口网络的二个端口是否服从互易定理， 分为可逆的和不可逆的； 依据二端口网络使用时二个端口互换是否不改变 其外电路的工作情况，分为对称的和不对称的。 二端口网络与四端网络的区别。 N N 130 2 1 0 二端口 四端网络

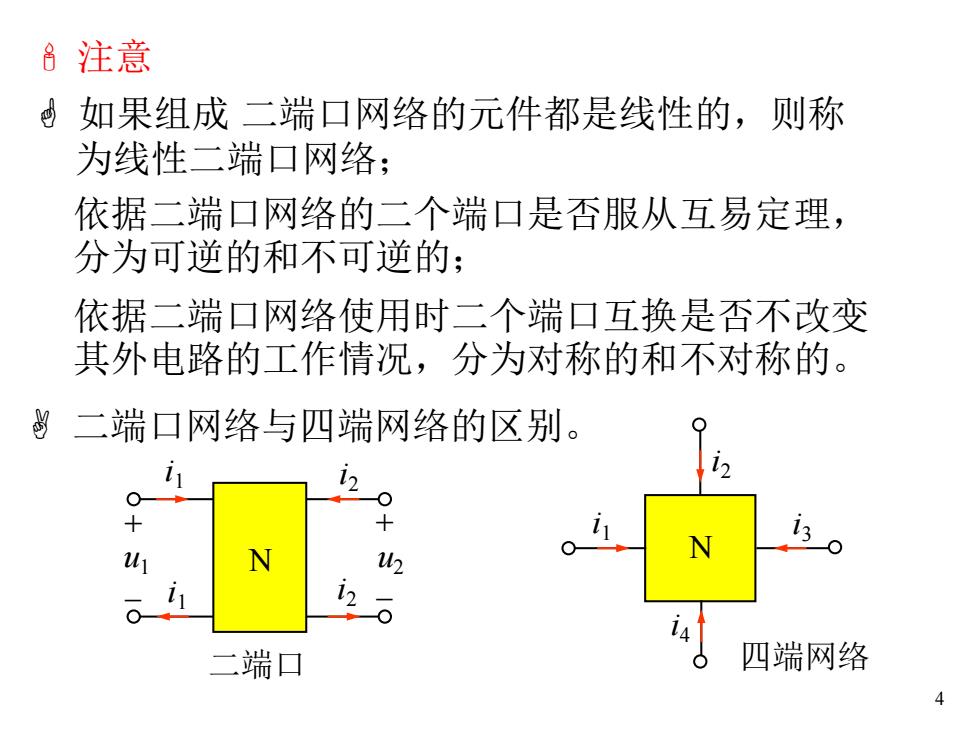

4 注意 如果组成 二端口网络的元件都是线性的，则称 为线性二端口网络； 依据二端口网络的二个端口是否服从互易定理， 分为可逆的和不可逆的； 依据二端口网络使用时二个端口互换是否不改变 其外电路的工作情况，分为对称的和不对称的。 二端口网络与四端网络的区别。 + - u1 i1 i1 + - u2 i2 i2 N N i1 i2 i3 i4 二端口 四端网络
邕二端口的两个端口间若有 外部连接，则会破坏原二 端口的端口条件。 若在图示二端口网络的 端口间连接R,则端口 条件破坏。即 N i3=i1+ii1,i4=i2-ii2。 N不是二端口，而是四端网络。N1是否二端口？ 8研究二端口网络的意义 ①应用广，其分析方法易推广应用于端口网络： ②可以将任意复杂的二端口分割成若干简单二端 口（子网络）进行分析，使分析简化； 5
5 N1 二端口的两个端口间若有 外部连接，则会破坏原二 端口的端口条件。 若在图示二端口网络的 端口间连接R，则端口 条件破坏。即 + - u1 i1 i1 + - u2 i2 i2 N i R i3 i4 i3=i1+ i i1， i4=i2- i i2。 N不是二端口，而是四端网络。 N1 是否二端口？ 研究二端口网络的意义 ①应用广，其分析方法易推广应用于 n 端口网络； ②可以将任意复杂的二端口分割成若干简单二端 口(子网络)进行分析，使分析简化；
