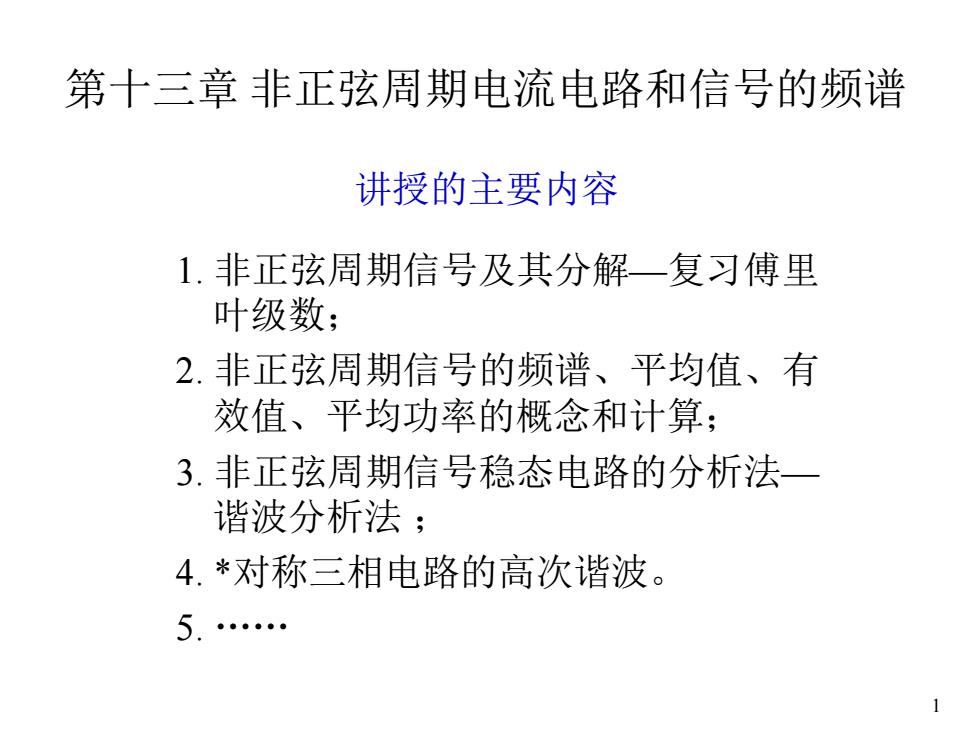

1 第十三章 非正弦周期电流电路和信号的频谱 讲授的主要内容 1. 非正弦周期信号及其分解—复习傅里 叶级数； 2. 非正弦周期信号的频谱、平均值、有 效值、平均功率的概念和计算； 3. 非正弦周期信号稳态电路的分析法— 谐波分析法 ； 4. *对称三相电路的高次谐波。 5.
基本要求 重点 ©了解周期函数分解为傅 心非正弦周期电流电 里叶级数的方法和信号 路的电流、电压的 频谱的概念。 有效值、平均值； 理解周期量的有效值、平 非正弦周期电流电 均值的概念，掌握周期量 路的平均功率； 有效值的计算方法。 ©非正弦周期电流电 ©掌握非正弦周期电流电 路的计算方法（叠 路的谐波分析法和平均 加定理、戴维宁定 功率的计算，了解滤波 理和诺顿定理)。 器的概念。 2
2 基本要求 了解周期函数分解为傅 里叶级数的方法和信号 频谱的概念。 理解周期量的有效值、平 均值的概念，掌握周期量 有效值的计算方法。 掌握非正弦周期电流电 路的谐波分析法和平均 功率的计算，了解滤波 器的概念。 重点 非正弦周期电流电 路的电流、电压的 有效值、平均值； 非正弦周期电流电 路的平均功率； 非正弦周期电流电 路的计算方法(叠 加定理、戴维宁定 理和诺顿定理)。
Y难点 ©叠加定理在非正弦周期电流电路中的应用； ©非正弦周期电流电路功率的计算。 本章与其它章节的联系 本章主要讨论在非正弦周期电流、电压信号的 作用下，线性电路的稳态分析和计算方法。 非正弦周期信号可以分解为直流量和一系列不 同频率正弦量之和，每一信号单独作用下的响 应，与直流电路及交流电路的求解方法相同， 再应用叠加定理求解，是前面内容的综合。 3

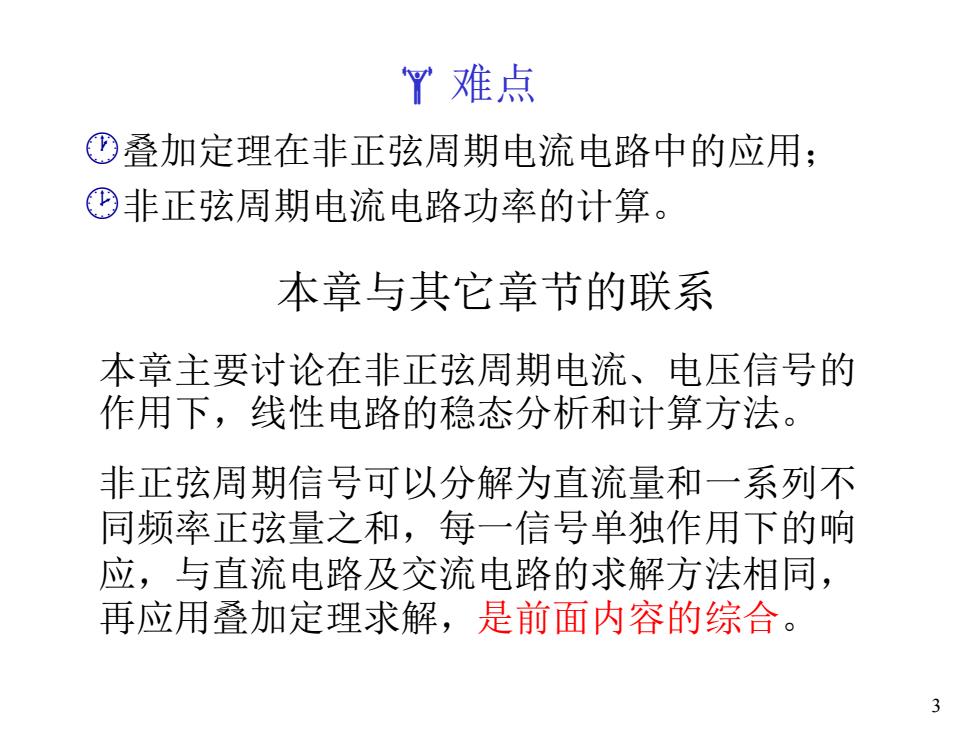

3 难点 叠加定理在非正弦周期电流电路中的应用； 非正弦周期电流电路功率的计算。 本章与其它章节的联系 本章主要讨论在非正弦周期电流、电压信号的 作用下，线性电路的稳态分析和计算方法。 非正弦周期信号可以分解为直流量和一系列不 同频率正弦量之和，每一信号单独作用下的响 应，与直流电路及交流电路的求解方法相同， 再应用叠加定理求解，是前面内容的综合
§13-1非正弦周期信号 实践中会碰到许多非正弦信号，原因有 1.激励本身是非正弦信号： 交流发电机的电压严格地说是非正弦量，在电子 信息、通信工程、自动控制、计算机等技术领域 中经常用到非正弦信号。 2.电路中含有非线性元件（如整流电路等）。 非正弦信号有周期性和非周期性之分。 周期信号满足)=什kT) 当孔)不是单一频率的正弦波时，它就是非正弦 周期信号。 4
4 §13-1 非正弦周期信号 实践中会碰到许多非正弦信号，原因有 1. 激励本身是非正弦信号； 交流发电机的电压严格地说是非正弦量，在电子 信息、通信工程、自动控制、计算机等技术领域 中经常用到非正弦信号。 2. 电路中含有非线性元件 (如整流电路等)。 非正弦信号有周期性和非周期性之分。 周期信号满足 f(t) = f(t+kT) 当 f(t) 不是单一频率的正弦波时，它就是非正弦 周期信号
实践中常见的非正弦周期信号 方波 锯齿波 0 2T 数字电路、计算机的CP等 通过显像管偏转 线圈的扫描电流 全波整流 尖顶脉冲 T 桥式或全波整流 电路的输出波形 晶闸管的触发脉冲等 5
5 实践中常见的非正弦周期信号 o t u T o t i T 2T 方波 锯齿波 i o t T 尖顶脉冲 o t u T 全波整流 数字电路、计算机的CP等 通过显像管偏转 线圈的扫描电流 晶闸管的触发脉冲等 桥式或全波整流 电路的输出波形
