1TTL与非门电路 & 输入级 R B E -C E, E3 K 多发射极晶体管
AB F & C R 3 +5VF T3 T4 T5 T2 T1 ABC R 1 R 2 R 4 R 5 1 TTL与非门电路 输入级 中间级 输出级 R 1 E 1 C 1 E 2 E 3 B 1
1.1当任一输入为低电平时，V=? 不足以让 +5V T2、T导通 R2 0R4 TiIV T3 V=0.3V F Vr=? R 三个PN结 导通需2.1V
R3 +5V F T3 T4 T5 T2 T1 A B C R1 R2 R4 R5 不足以让 T2、 T5导通 1V VA=0.3V 三个PN结 导通需2.1V 1.1 当任一输入为低电平时，VF=? VF=?

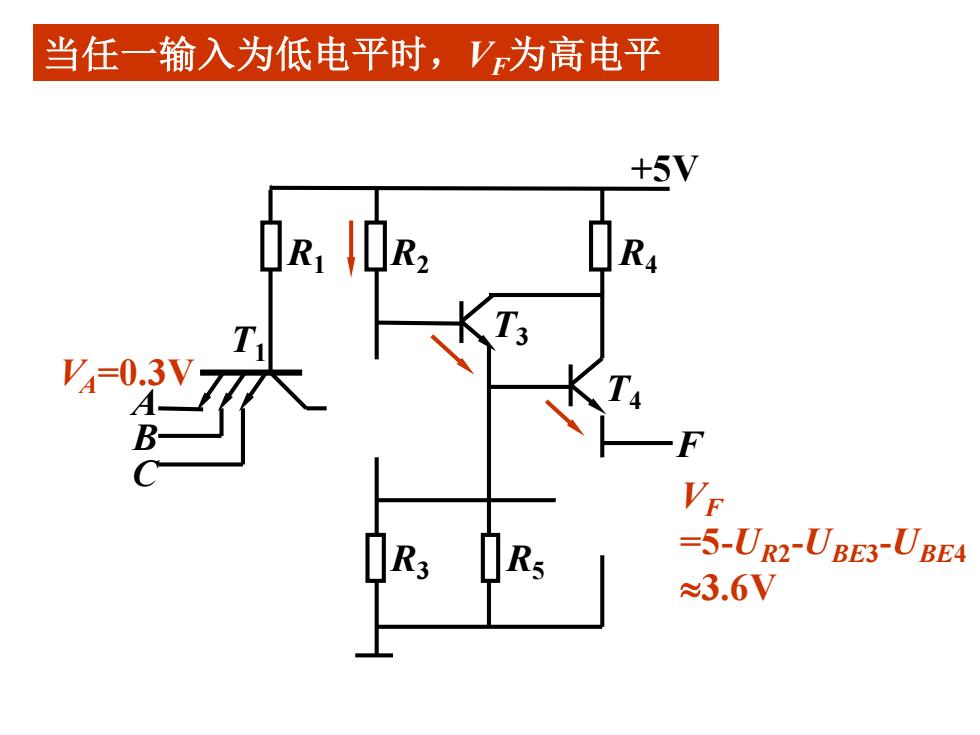

当任一输入为低电平时，V为高电平 +5V R4 =0.3 B VF R; -UR2-UBE3-UBEA 3.6V
VA=0.3V VF =5-UR2 -UBE3 -UBE4 3.6V R3 +5V F T3 T4 T5 T2 T1 A B C R1 R2 R4 R5 当任一输入为低电平时，VF为高电平

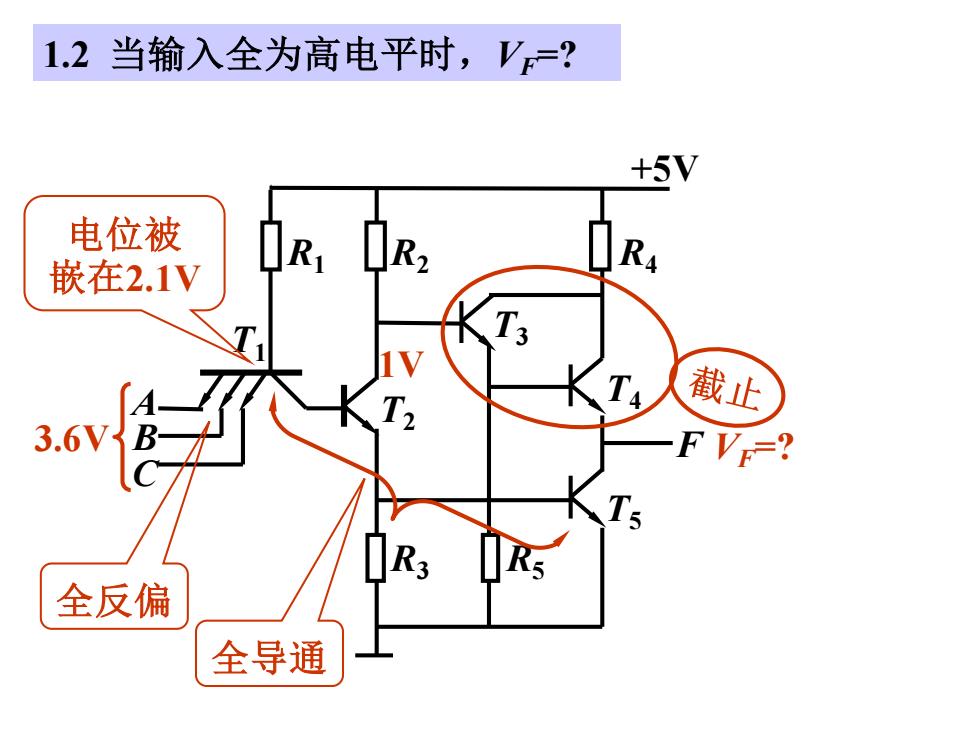

1.2当输入全为高电平时，V=? +5V 电位被 嵌在2.1V R R2 截止 3.6V F Vr=? 全反偏 全导通
R3 +5V F T3 T4 T5 T2 T1 A B C R1 R2 R4 R5 3.6V 全导通 电位被 嵌在2.1V 全反偏 1.2 当输入全为高电平时，VF=? 1V VF=?
当输入全为高电平时，V为低电平 +5 R R2 R4 4V. F V=0.3V R 饱和
R3 +5V F T3 T4 T5 T2 T1 A B C R1 R2 R4 R5 VF=0.3V 饱和 3.4V 当输入全为高电平时，VF为低电平
