二极管或门电路 或逻辑表达式：F=A+B > F 0 或逻辑符号： ≥1 B
二极管或门电路 A B F 0 0 0 0 1 1 1 0 1 1 1 1 VA VB VF 0V 0V 0V 0V 3V 3V 3V 0V 3V 3V 3V 3V 符 合 或 逻 辑 关 系 F DA DB A B A B F 1 或逻辑表达式：F=A+B 或逻辑符号：

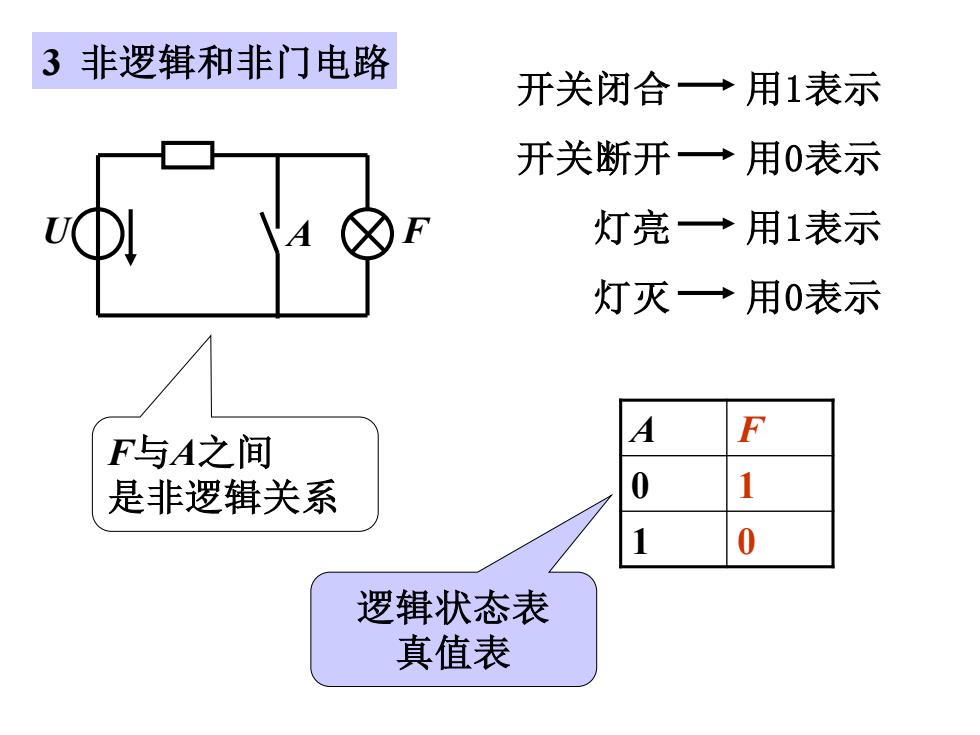

3非逻辑和非门电路 开关闭合→用1表示 开关断开→用0表示 灯亮→用1表示 灯灭→用0表示 F与A之间 是非逻辑关系 0 0 逻辑状态表 真值表
3 非逻辑和非门电路 开关闭合 用1表示 开关断开 用0表示 灯亮 用1表示 灯灭 用0表示 A F 0 1 1 0 F与A之间 是非逻辑关系 逻辑状态表 真值表 U A F
三极管非门电路 非逻辑表达式： +Ucc +3V F=A 木D 非逻辑符号： 嵌位 二极管
嵌位 二极管 D RB A F +UCC +3V RC T 三极管非门电路 A F 0 1 1 0 UA UF 0V 3V 3V 0V 符 合 非 逻 辑 关 系 非逻辑表达式： 非逻辑符号： A F 1 F = A

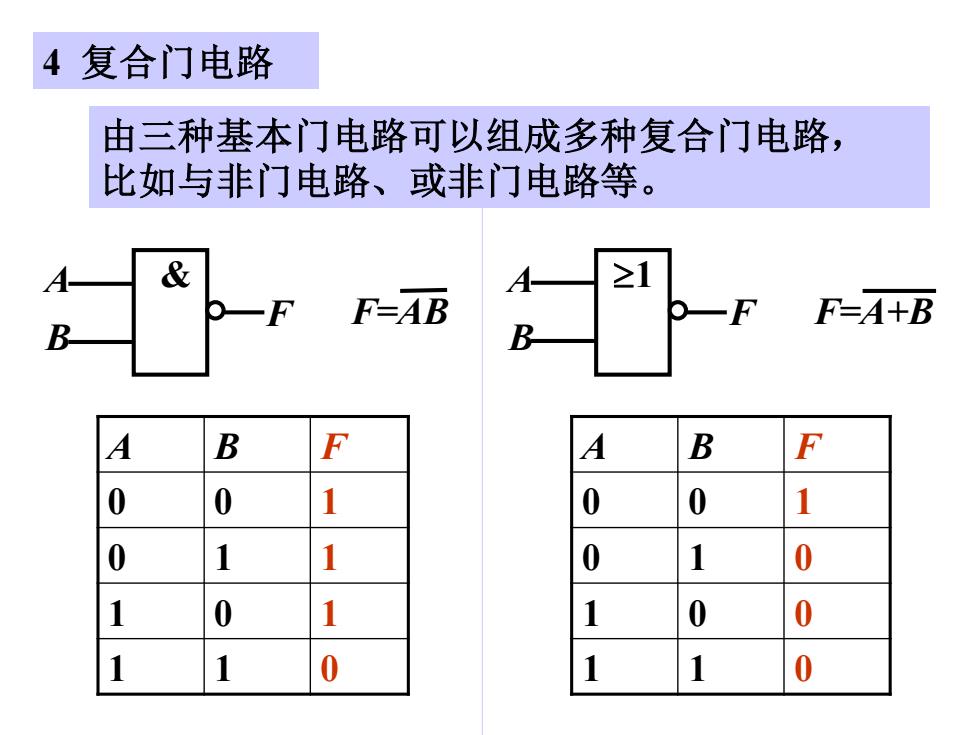

4复合门电路 由三种基本门电路可以组成多种复合门电路， 比如与非门电路、或非门电路等。 & F=AB F-4+B B B B A B 0 0 0 0 0 0 0 0 0 0
4 复合门电路 由三种基本门电路可以组成多种复合门电路， 比如与非门电路、或非门电路等。 A B F & A B F 1 A B F 0 0 1 0 1 1 1 0 1 1 1 0 A B F 0 0 1 0 1 0 1 0 0 1 1 0 F=AB F=A+B

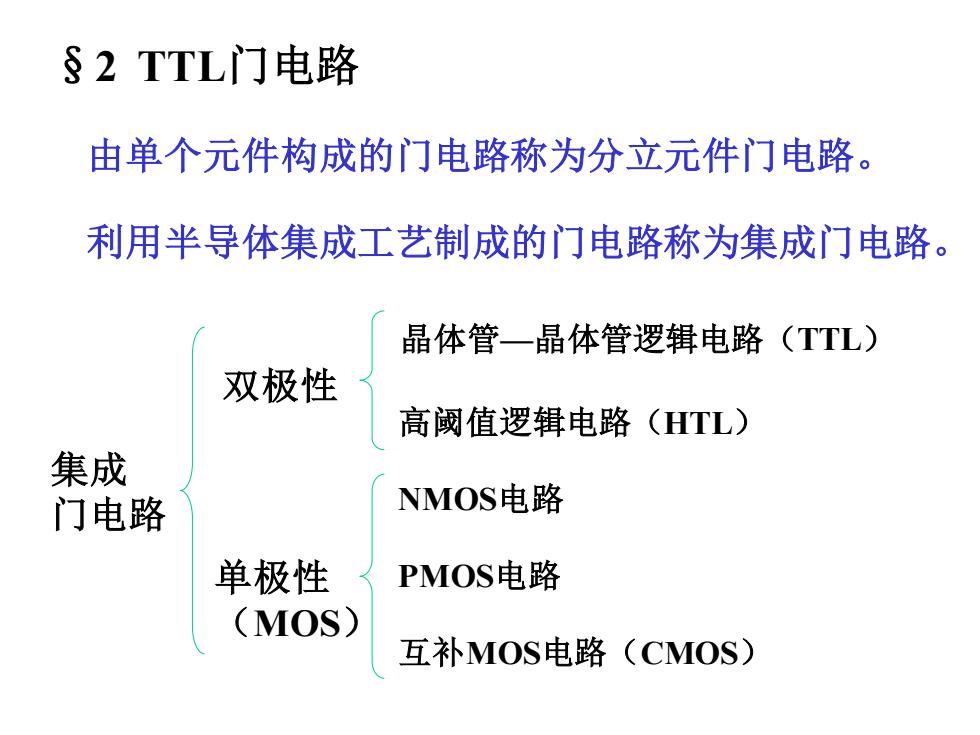

§2TTL门电路 由单个元件构成的门电路称为分立元件门电路。 利用半导体集成工艺制成的门电路称为集成门电路。 晶体管一晶体管逻辑电路(TTL) 双极性 高阈值逻辑电路（HTL) 集成 门电路 NMOS电路 单极性 PMOS电路 (MOS) 互补MOS电路(CMOS)
§2 TTL门电路 由单个元件构成的门电路称为分立元件门电路。 利用半导体集成工艺制成的门电路称为集成门电路。 集成 门电路 双极性 单极性 （MOS） 晶体管—晶体管逻辑电路（TTL） 高阈值逻辑电路（HTL） NMOS电路 PMOS电路 互补MOS电路（CMOS）
