控制按钮 常开（动合）按钮 复合按钮 SB 电路符号 凰 常闭（动断）按钮 电路符号 复合按钮：常开按钮和 常闭按钮做在一起。 电路符号 章目录上一页下一页返回 退出
章目录 上一页 下一页 返回 退出 控制按钮 电路符号 SB 常开(动合)按钮 电路符号 SB 常闭(动断)按钮 复合按钮： 常开按钮和 常闭按钮做在一起。 电路符号 SB 复合按钮

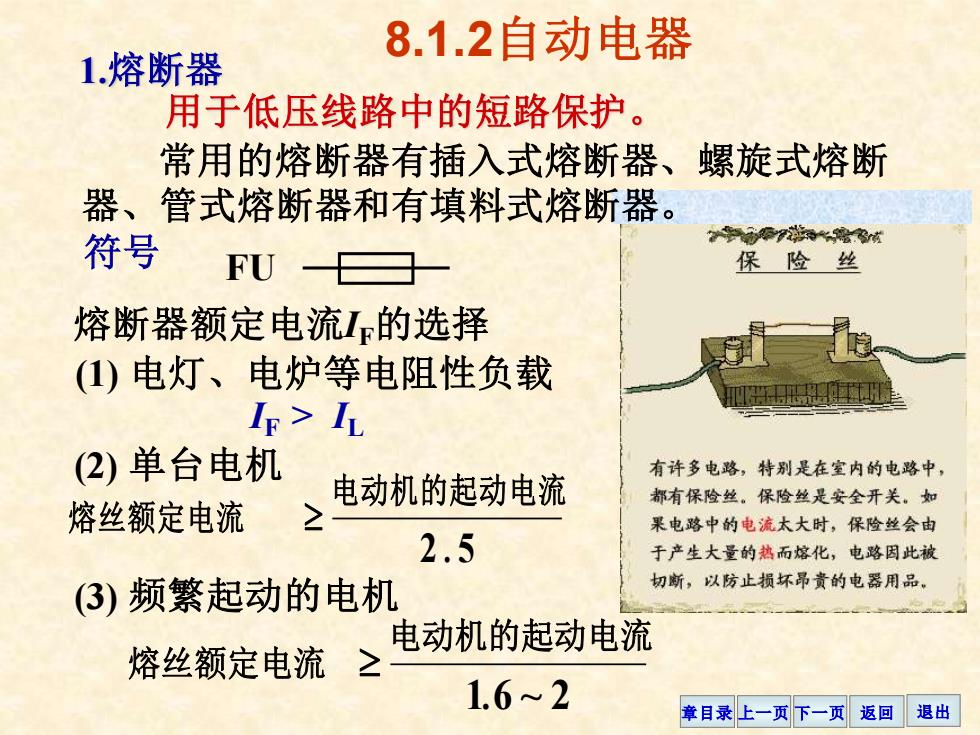

8.1.2自动电器 1.熔断器 用于低压线路中的短路保护。 常用的熔断器有插入式熔断器、螺旋式熔断 器、管式熔断器和有填料式熔断器。 符号 泰7需者城 FU白 保险丝 熔断器额定电流I的选择 ()电灯、电炉等电阻性负载 IE>I (2)单台电机 有许多电路，特别是在室内的电路中， 电动机的起动电流 都有保险丝。保险丝是安全开关。如 熔丝额定电流 ≥ 果电路中的电流太大时，保险丝会由 2.5 于产生大量的热而熔化，电路因此被 (3)频繁起动的电机 切断，以防止损坏昂贵的电器用品。 电动机的起动电流 熔丝额定电流≥ 1.6~2 章目录上一页下一页返回 退出
章目录 上一页 下一页 返回 退出 1.熔断器 符号 FU 熔断器额定电流IF的选择 (1) 电灯、电炉等电阻性负载 IF > IL (3) 频繁起动的电机 (2) 单台电机 用于低压线路中的短路保护。 常用的熔断器有插入式熔断器、螺旋式熔断 器、管式熔断器和有填料式熔断器。 2 .5 电动机的起动电流 熔丝额定电流 1.6 ~ 2 电动机的起动电流 熔丝额定电流 8.1.2自动电器

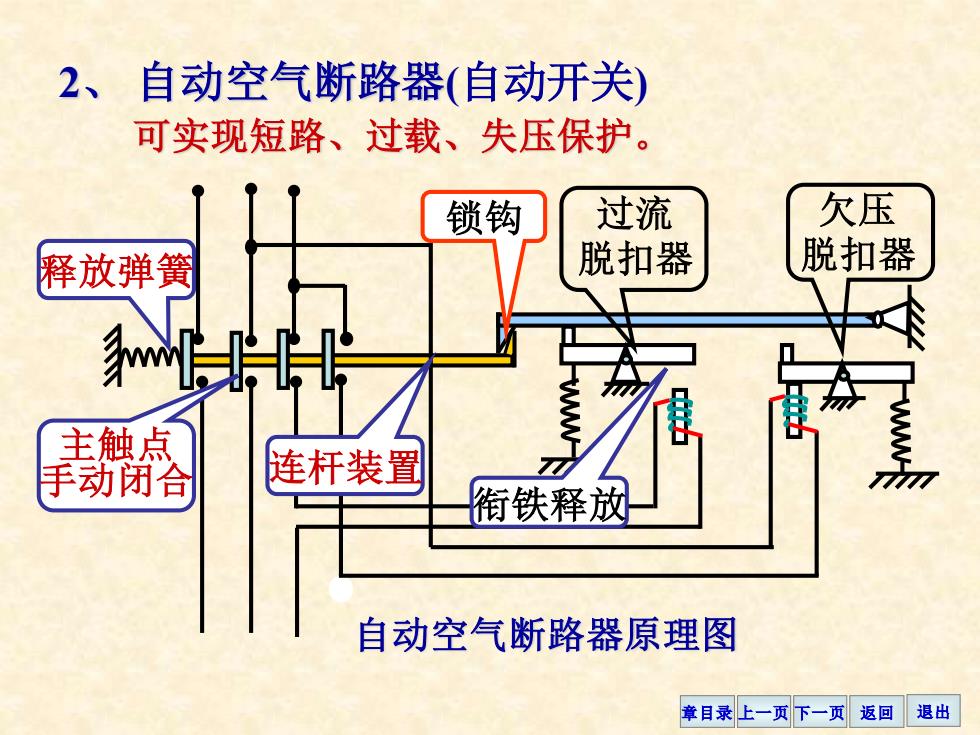

2、 自动空气断路器（自动开关） 可实现短路、过载、失压保护。 锁钩 过流 欠压 释放弹簧 脱扣器 脱扣器 主触点 手动闭合 连杆装置 衔铁释放 自动空气断路器原理图 章目录上一页下一页返回 退出
章目录 上一页 下一页 返回 退出 可实现短路、过载、失压保护。 2、 自动空气断路器(自动开关) 锁钩 主触点 手动闭合 过流 脱扣器 欠压 脱扣器 衔铁释放 自动空气断路器原理图 连杆装置 释放弹簧

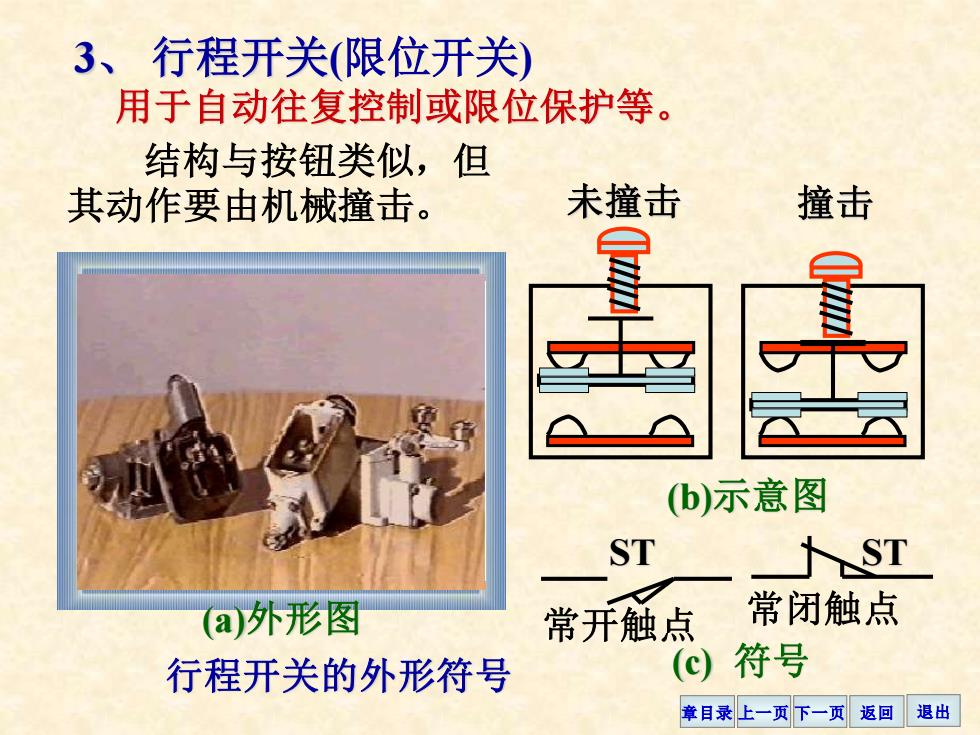

3、行程开关（限位开关） 用于自动往复控制或限位保护等。 结构与按钮类似，但 其动作要由机械撞击。 未撞击 撞击 (b)示意图 ST 人ST (a外形图 常开触点 常闭触点 行程开关的外形符号 (c) 符号 章目录上一页下一页返回 退出
章目录 上一页 下一页 返回 退出 用于自动往复控制或限位保护等。 3、 行程开关(限位开关) (b)示意图 结构与按钮类似，但 其动作要由机械撞击。 未撞击 撞击 (a)外形图 ST 常开触点 常闭触点 ST 行程开关的外形符号 (c) 符号

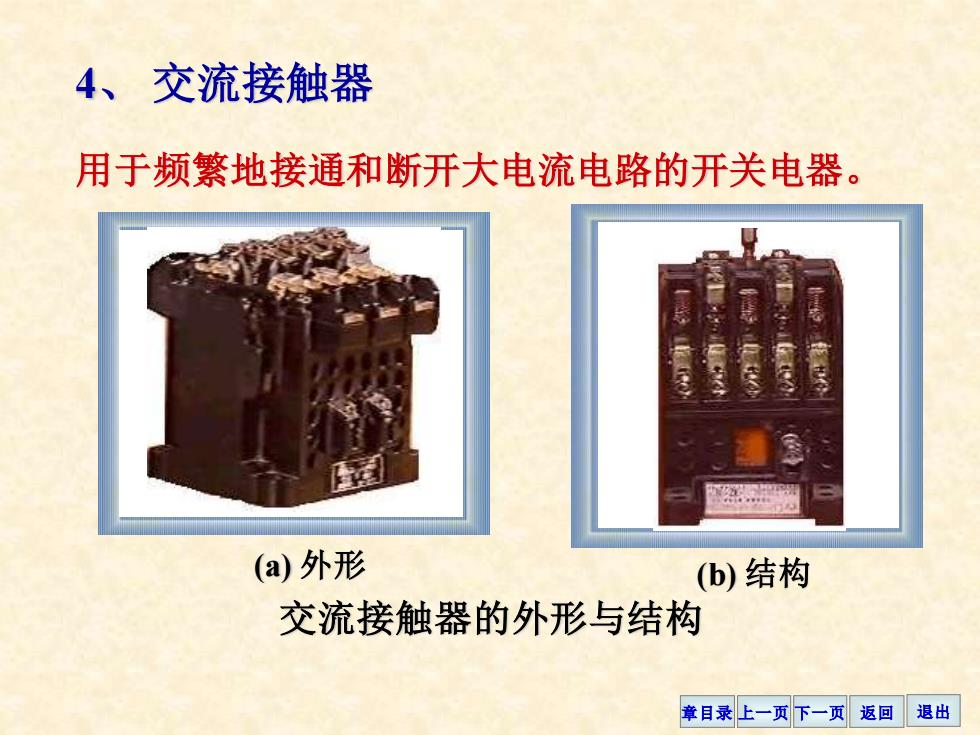

4、交流接触器 用于频繁地接通和断开大电流电路的开关电器。 (a)外形 (b)结构 交流接触器的外形与结构 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 交流接触器的外形与结构 4、 交流接触器 用于频繁地接通和断开大电流电路的开关电器。 (a) 外形 (b) 结构
