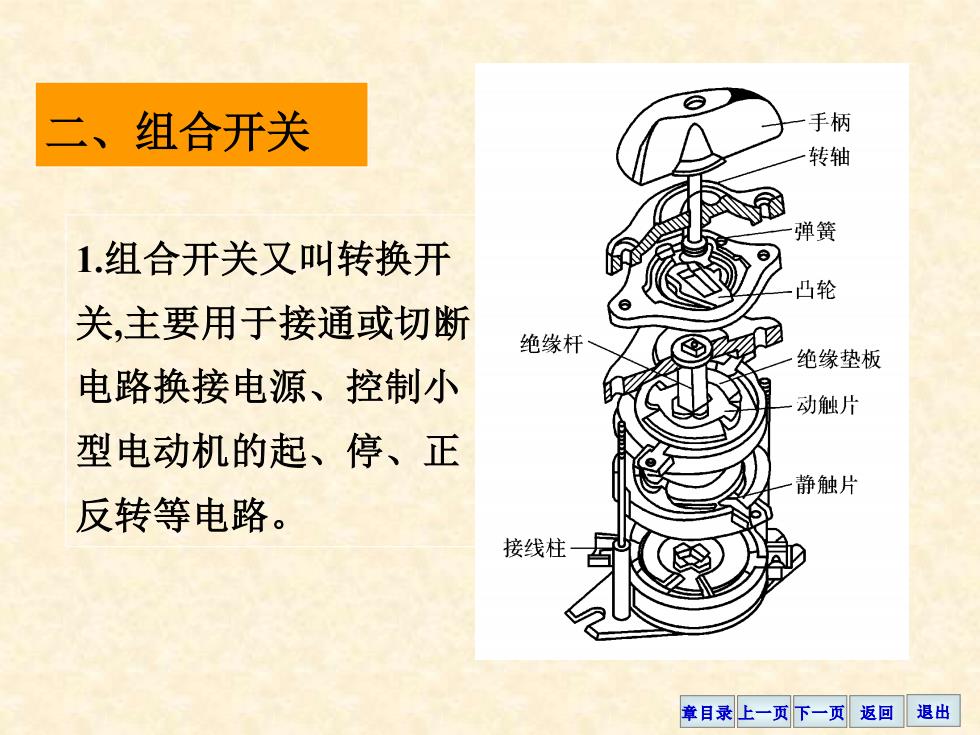

二、组合开关 手柄 转轴 弹簧 1.组合开关又叫转换开 凸轮 关，主要用于接通或切断 绝缘杆 绝缘垫板 电路换接电源、控制小 动触片 型电动机的起、停、正 静触片 反转等电路。 接线柱 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 二、组合开关 1.组合开关又叫转换开 关,主要用于接通或切断 电路换接电源、控制小 型电动机的起、停、正 反转等电路

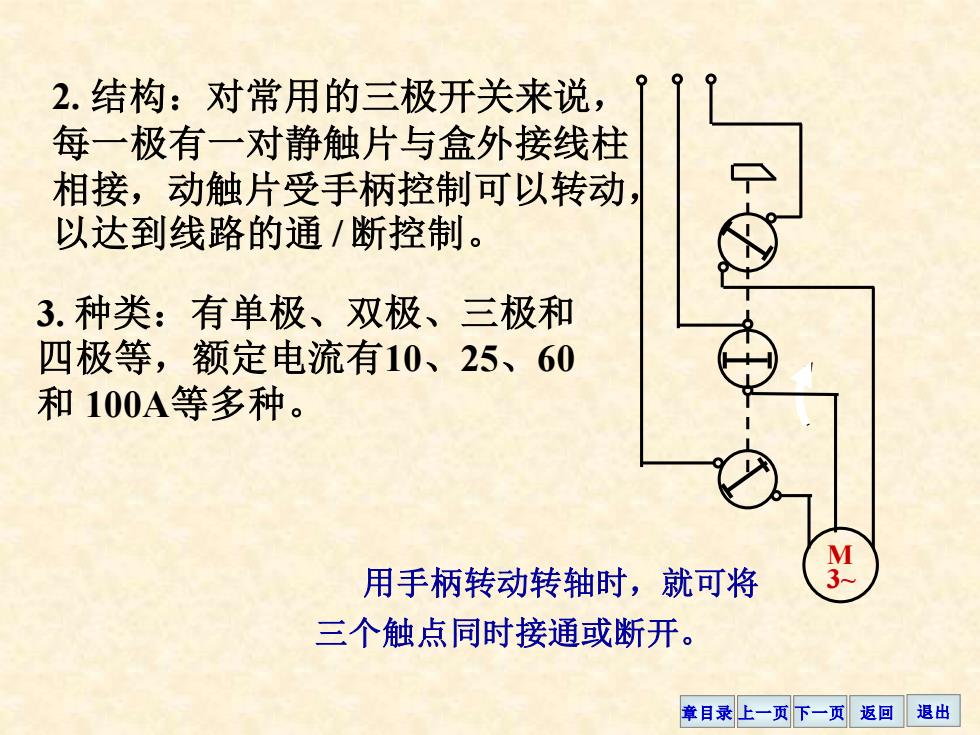

2.结构：对常用的三极开关来说，① 每一极有一对静触片与盒外接线柱 相接，动触片受手柄控制可以转动， 以达到线路的通/断控制。 3.种类：有单极、双极、三极和 四极等，额定电流有10、25、60 和100A等多种。 M 用手柄转动转轴时，就可将 三个触点同时接通或断开。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2. 结构：对常用的三极开关来说， 每一极有一对静触片与盒外接线柱 相接，动触片受手柄控制可以转动， 以达到线路的通 / 断控制。 3. 种类：有单极、双极、三极和 四极等，额定电流有10、25、60 和 100A等多种。 M 用手柄转动转轴时，就可将 3~ 三个触点同时接通或断开

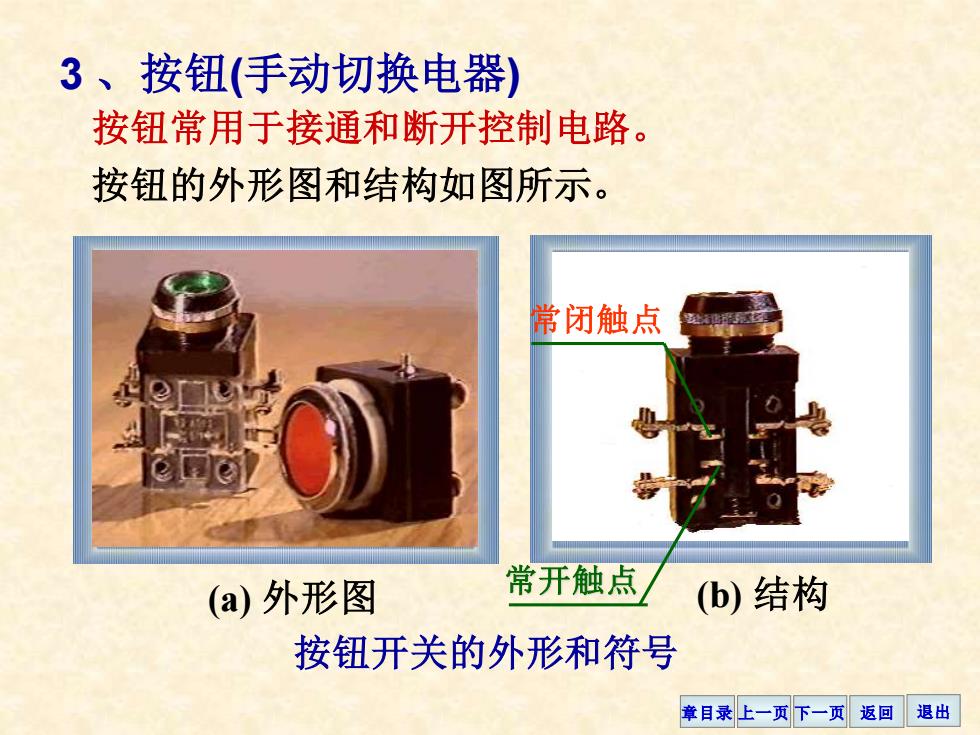

3、按钮（手动切换电器） 按钮常用于接通和断开控制电路。 按钮的外形图和结构如图所示。 常闭触点 (a)外形图 常开触点 (b)结构 按钮开关的外形和符号 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 3 、按钮(手动切换电器) (b) 结构 按钮常用于接通和断开控制电路。 按钮的外形图和结构如图所示。 按钮开关的外形和符号 (a) 外形图 常闭触点 常开触点

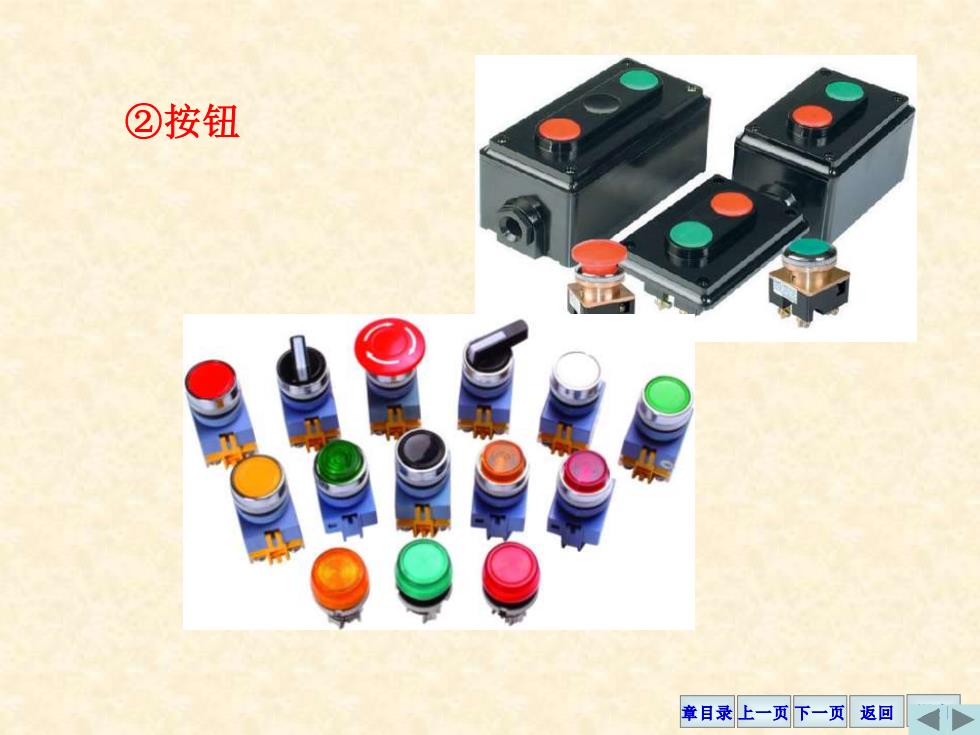

②按钮 章目录上一页下一页返回
章目录 上一页 下一页 返回 退出 ②按钮

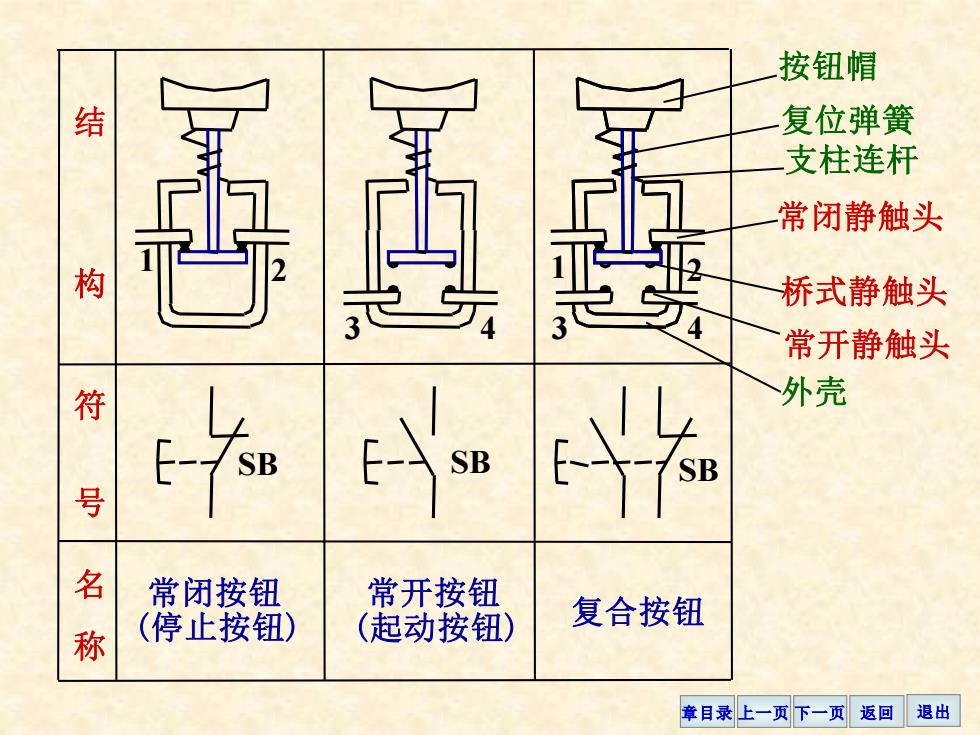

按钮帽 结 复位弹簧 支柱连杆 常闭静触头 构 南 国 桥式静触头 常开静触头 符 外壳 SB 号 名 常闭按钮 常开按钮 复合按钮 称 (停止按钮) (起动按钮) 章目录上一页下一页返回 退出
章目录 上一页 下一页 返回 退出 复位弹簧 支柱连杆 常闭静触头 桥式静触头 常开静触头 外壳 4 SB SB SB 结 构 符 号 名 称 常闭按钮 (停止按钮) 常开按钮 (起动按钮) 复合按钮 1 2 3 4 1 2 3 按钮帽
