第4章正孩交流电路 4.1 正弦交流电 4.2正弦量的相量表示法 4.3单一元件的正弦交流电路 4.4」 正弦稳态交流电路的计算 4.5正弦交流电路的功率 4.6功率因数的提高 4.7 正弦交流电路的谐振 *4.8非正弦周期电压和电流 2025年4月2日星期三 1

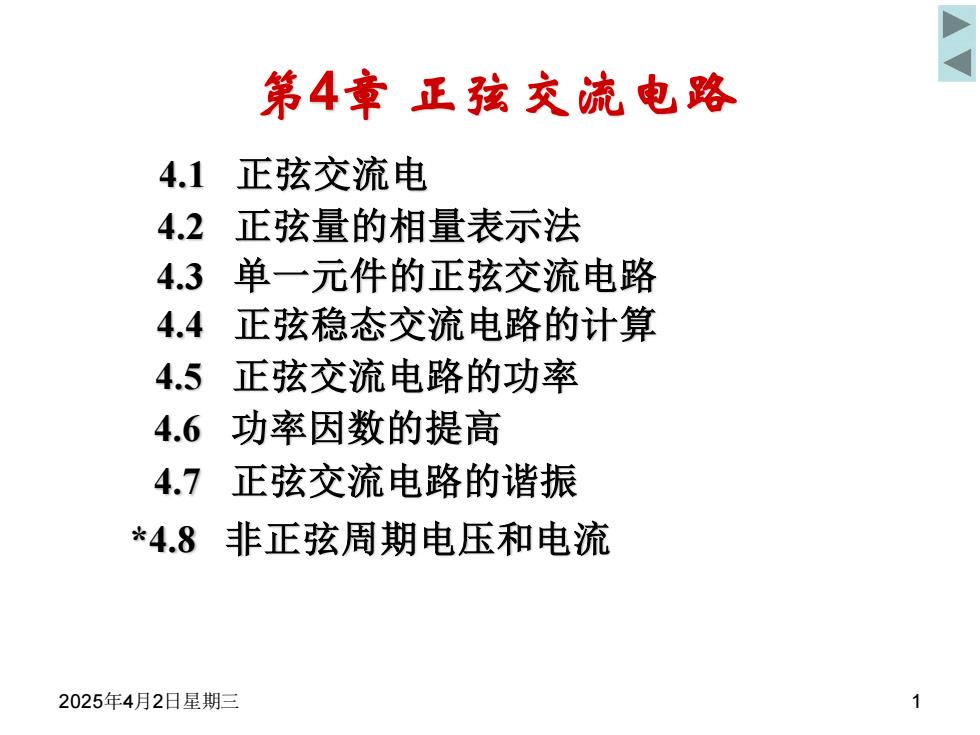

2025年4月2日星期三 1 第4章 正弦交流电路 4.2 正弦量的相量表示法 4.4 正弦稳态交流电路的计算 4.1 正弦交流电 4.3 单一元件的正弦交流电路 4.5 正弦交流电路的功率 *4.8 非正弦周期电压和电流 4.7 正弦交流电路的谐振 4.6 功率因数的提高
第4章正弦交流电路 本章要求 1.理解正弦量的特征及其各种表示方法； 2.掌握电路基本定律的相量形式及阻抗： 3.熟练掌握计算正弦交流电路的相量分析法，会 画相量图； 4.掌握有功功率和功率因数的计算，了解瞬时功率、 无功功率和视在功率的概念； 5.了解正弦交流电路的频率特性，掌握串、并联 谐振的条件及特征； 6.了解提高功率因数的意义和方法。 2025年4月2日星期三 2
2025年4月2日星期三 2 第4章 正弦交流电路 1. 理解正弦量的特征及其各种表示方法； 2. 掌握电路基本定律的相量形式及阻抗； 3. 熟练掌握计算正弦交流电路的相量分析法，会 画相量图； 4. 掌握有功功率和功率因数的计算,了解瞬时功率、 无功功率和视在功率的概念； 5. 了解正弦交流电路的频率特性，掌握串、并联 谐振的条件及特征； 6. 了解提高功率因数的意义和方法。 本章要求
4.1正弦交流电 正弦量： 随时间按正弦规律做周期变化的量。 )u 正弦交流电的优越性： 正半周 负半周 便于传输；易于变换； 便于运算； 正弦量变化平滑，在正常情况下不会引起过 电压，有利于电器设备的运行。 2025年4月2日星期三 3

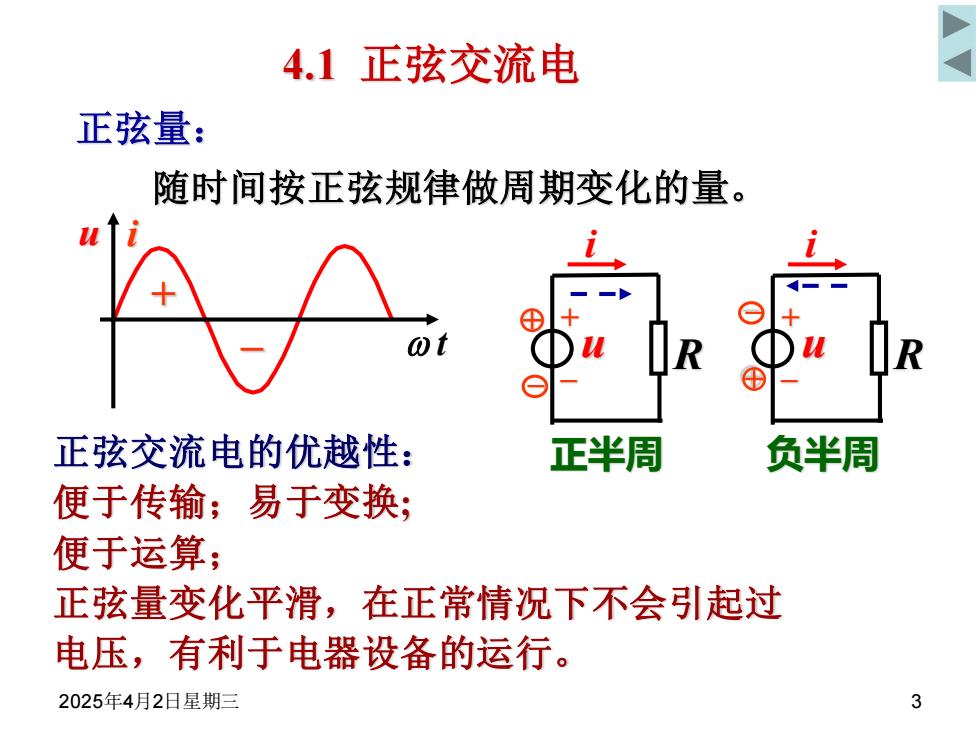

2025年4月2日星期三 3 4.1 正弦交流电 正弦量： 随时间按正弦规律做周期变化的量。 i u R + _ _ + _ _ 正弦交流电的优越性： 便于传输；易于变换; 便于运算； 正弦量变化平滑，在正常情况下不会引起过 电压，有利于电器设备的运行。 正半周 负半周 i u R + _ i t u
设正弦交流电流： i=I sin(ot+) 初相角：决定正弦量起始位置 角频率：决定正弦量变化快慢 幅值：决定正弦量的大小 幅值、角频率、初相角成为正弦量的三要素。 2025年4月2日星期三 4

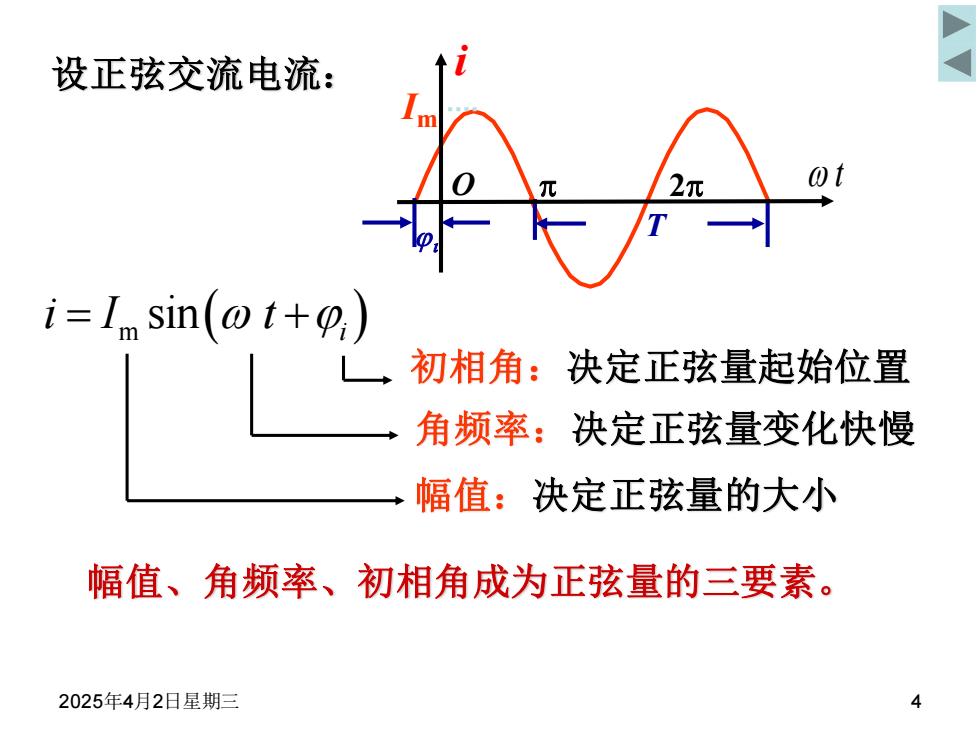

2025年4月2日星期三 4 设正弦交流电流： 角频率：决定正弦量变化快慢 幅值：决定正弦量的大小 幅值、角频率、初相角成为正弦量的三要素。 初相角：决定正弦量起始位置 i i I t = + m sin ( i ) Im 2 T i O t
4.1.1振幅（幅值、最大值）Im、有效值1（要素之一） i=Imsin(at+=2 I sin(ot+) 矿反映正弦量变化幅度的大小。 ot 2元 3元 峰-峰值2Im 在放大器参数中有时用峰-峰值表达。 2025年4月2日星期三

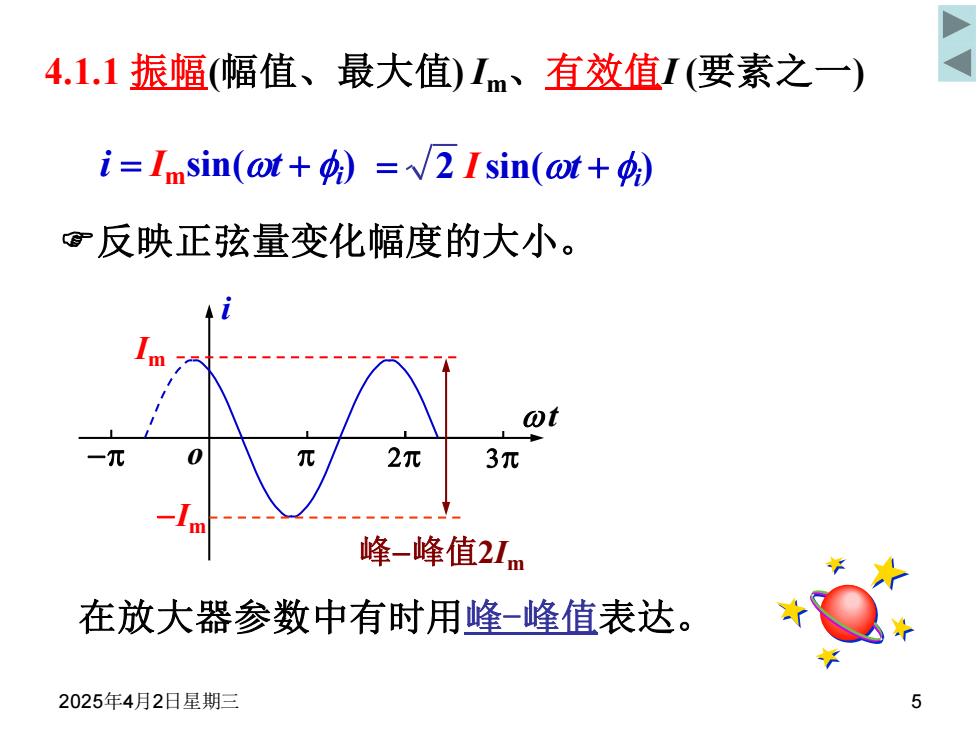

2025年4月2日星期三 5 4.1.1 振幅(幅值、最大值) Im、有效值I (要素之一) o i t - 2 3 Im -Im 在放大器参数中有时用峰-峰值表达。 峰-峰值2Im i = Imsin(t + fi ) = 2 Isin(t + fi ) 反映正弦量变化幅度的大小
