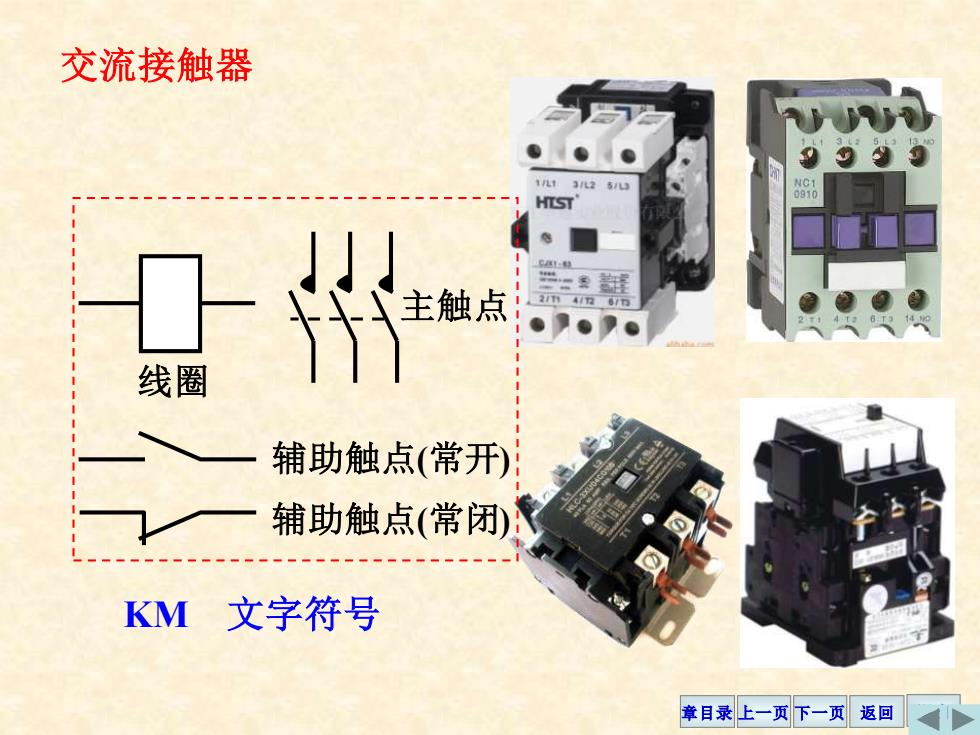

交流接触器 1AL1 3/L2 5/0 HIST 主触点 线圈 辅助触点（常开） 辅助触点（常闭） KM文字符号 章目录上一页下一页返回
章目录 上一页 下一页 返回 退出 交流接触器 KM 文字符号 线圈 主触点 辅助触点(常开) 辅助触点(常闭)
交流接触器 用于频繁地接通和断开大电流电路的开关电器。 弹簧 电源 常开 线圈 常闭 铁心 衔铁 主触点 辅助触点 电机 M 3~ 章目录上一页下一页返回 退出
章目录 上一页 下一页 返回 退出 交流接触器 用于频繁地接通和断开大电流电路的开关电器。 ~ M 3~ 线圈 铁心 衔铁 辅助触点 电源 电机 主触点 常闭 常开 弹簧

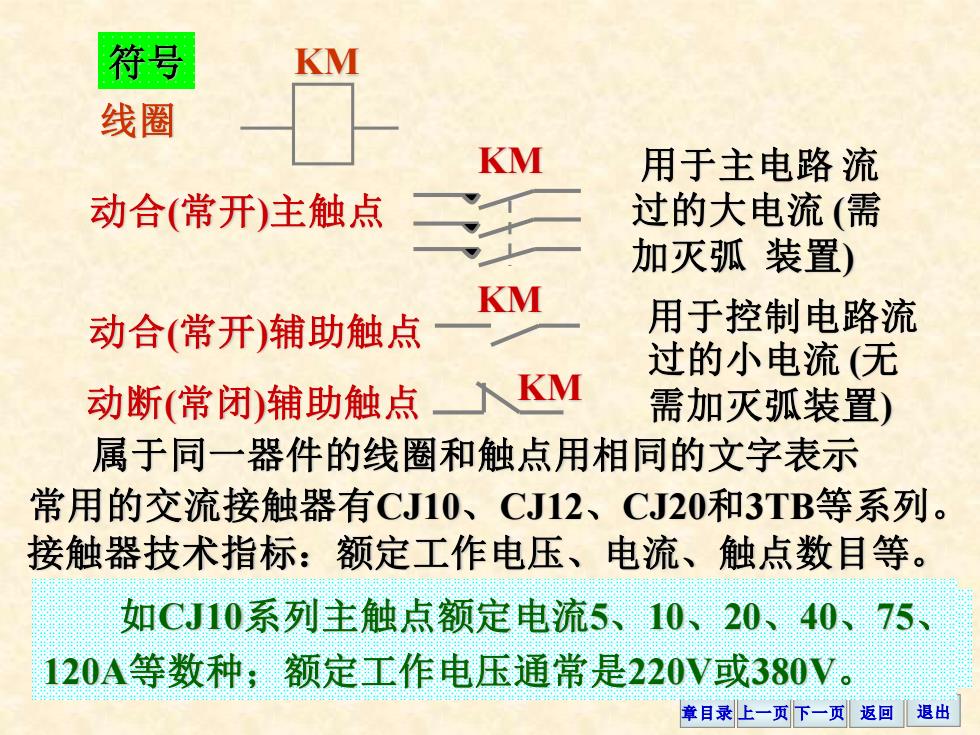

符号 KM 线圈 KM 用于主电路流 动合（常开）主触点 过的大电流（需 加灭弧装置) KM 动合（常开）辅助触点 用于控制电路流 过的小电流（无 动断（常闭）辅助触点人 KM 需加灭弧装置) 属于同一器件的线圈和触点用相同的文字表示 常用的交流接触器有CJ10、CJ12、CJ20和3TB等系列。 接触器技术指标：额定工作电压、电流、触点数目等。 如CJ10系列主触点额定电流5、10、20、40、75 120A等数种；额定工作电压通常是220V或380V. 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 符号 线圈 KM 用于主电路 流 过的大电流 (需 加灭弧 装置) 用于控制电路流 过的小电流 (无 需加灭弧装置) KM 动合(常开)辅助触点 动断(常闭)辅助触点 KM 属于同一器件的线圈和触点用相同的文字表示 接触器技术指标：额定工作电压、电流、触点数目等。 动合(常开)主触点 KM 常用的交流接触器有CJ10、CJ12、CJ20和3TB等系列。 如CJ10系列主触点额定电流5、10、20、40、75、 120A等数种；额定工作电压通常是220V或380V
ABC 简单的澳控制。子 停止 按钮 起动 按钮 刀闸起隔离作用 SB2 KM KM KM M 特点：小电流控 自保持 制大电流。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 简单的接触器控制： A B C M 3~ 刀闸起隔离作用 自保持 停止 按钮 起动 按钮 特点：小电流控 制大电流。 Q FU SB2 SB1 KM KM KM

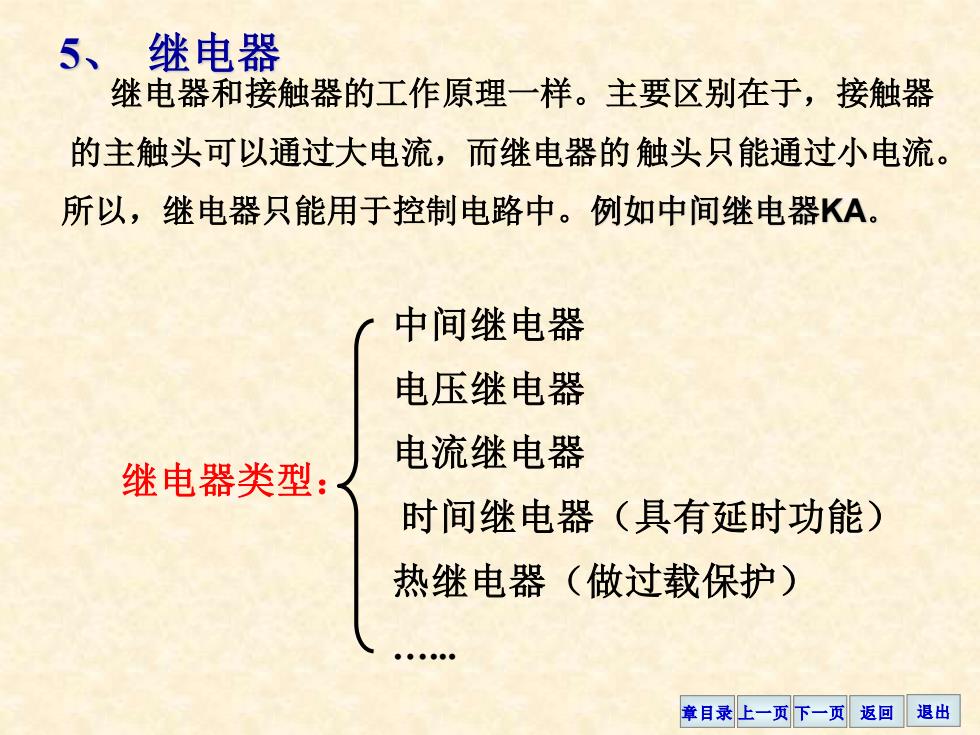

5、继电器 继电器和接触器的工作原理一样。主要区别在于，接触器 的主触头可以通过大电流，而继电器的触头只能通过小电流。 所以，继电器只能用于控制电路中。例如中间继电器KA。 中间继电器 电压继电器 电流继电器 继电器类型： 时间继电器（具有延时功能) 热继电器（做过载保护） 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 继电器和接触器的工作原理一样。主要区别在于，接触器 的主触头可以通过大电流，而继电器的触头只能通过小电流。 所以，继电器只能用于控制电路中。例如中间继电器KA。 中间继电器 电压继电器 电流继电器 时间继电器（具有延时功能） 热继电器（做过载保护） . 继电器类型： 5、 继电器
