电工技术 dlangong 1.1电路的组成与作用 电路是电流的通路，是为了某种需要由电工设备 或电路元件按一定方式组合而成。 1.电路的作用 (1)实现电能的传输、分配与转换 电灯 升压 输电线 降压 电动机 发电机 变压器 变压器 电炉 oe (2)实现信号的传递与处理 话筒 扬声器 放大 章目录上一页下一页返回退出

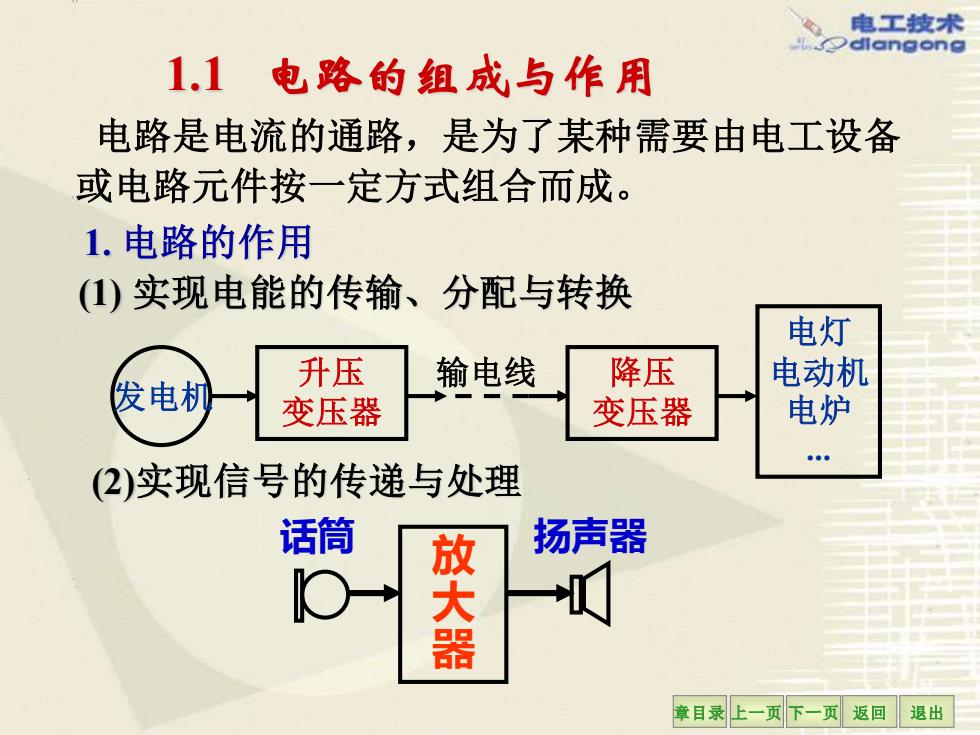

章目录 上一页 下一页 返回 退出 1.1 电路的组成与作用 (1) 实现电能的传输、分配与转换 (2)实现信号的传递与处理 放 大 器 话筒 扬声器 1. 电路的作用 电路是电流的通路，是为了某种需要由电工设备 或电路元件按一定方式组合而成。 发电机 升压 变压器 降压 变压器 电灯 电动机 电炉 . 输电线
电工技术 dlangong 2.电路的组成部分 ⊙◇⊙◆◇⊙⊙⊙◇◇⊙◆⊙⊙◆◆◇◆◆◇◇@◇◆◆◆◆ 负载：取用 电源：提供 电能的装置 电能的装置 电灯 升压 输电线 降压 电动机 发电机 变压器 变压器 电炉 中间环节：传递、分 配和控制电能的作用 章目录上一页下一页返回退出

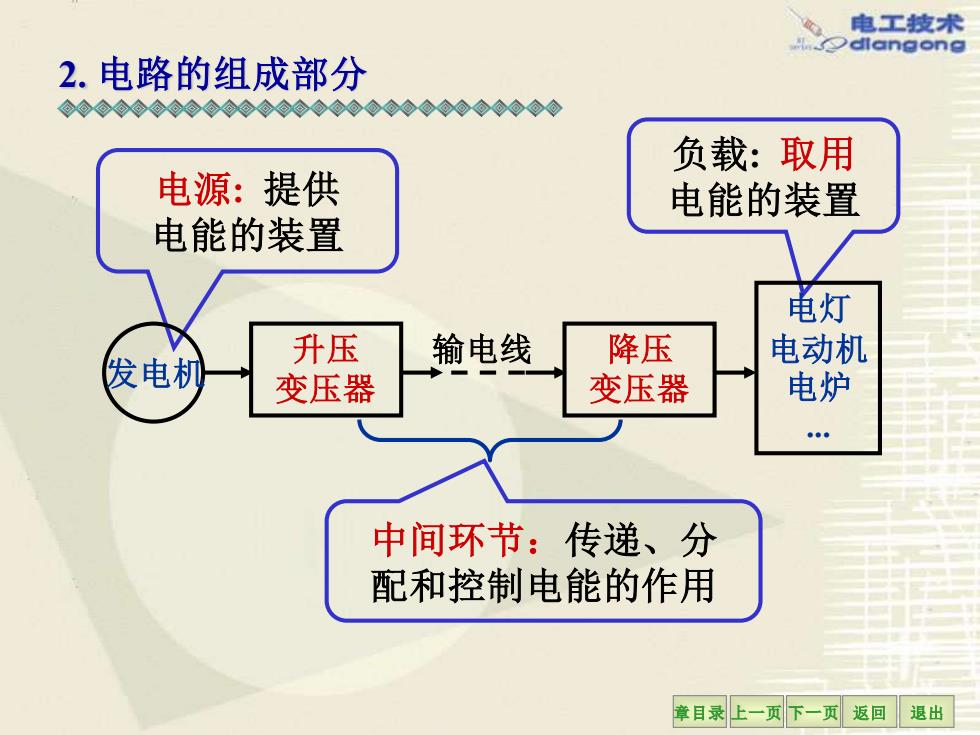

章目录 上一页 下一页 返回 退出 2. 电路的组成部分 电源: 提供 电能的装置 负载: 取用 电能的装置 中间环节：传递、分 配和控制电能的作用 发电机 升压 变压器 降压 变压器 电灯 电动机 电炉 . 输电线
电工技术 dlangong 2.电路的组成部分 ⊙⊙◇⊙0⊙◇⊙⊙⊙◇⊙◇⊙◇◆◇@◇⊙◆个◆ 信号处理： 放大、调谐、检波等 信号源： 提供信息 话筒 扬声器 大 词 直流电源： 负载 提供能源 直流电源 电源或信号源的电压或电流称为激励，它推动电路 工作；由激励所产生的电压和电流称为响应。 章目录上一页下一页返回退出

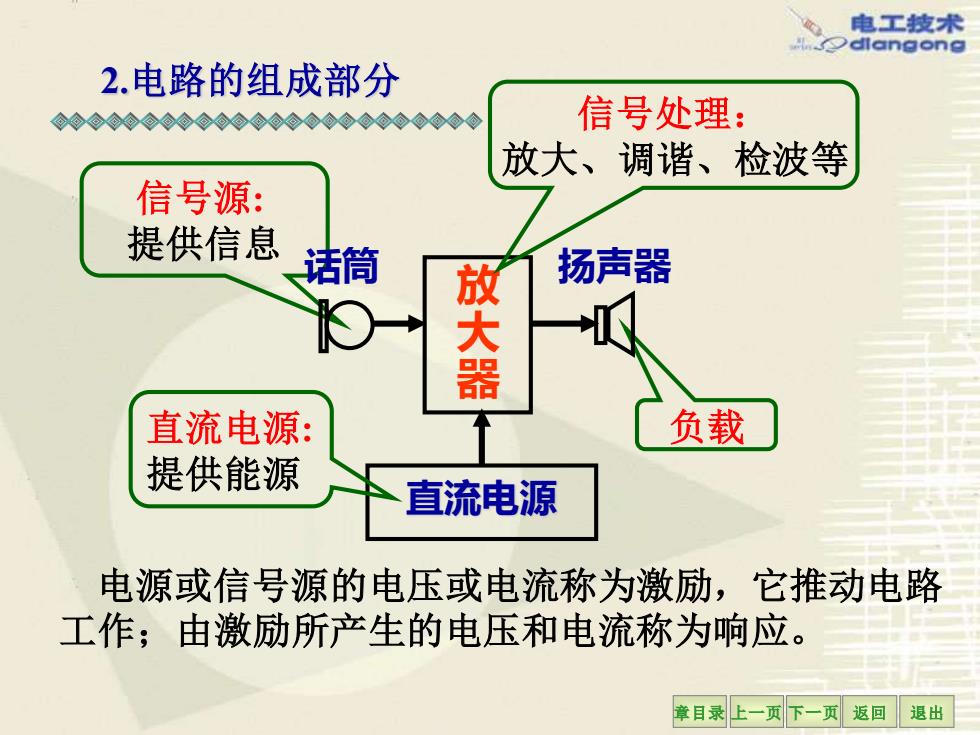

章目录 上一页 下一页 返回 退出 直流电源 直流电源: 提供能源 负载 信号源: 提供信息 2.电路的组成部分 放 大 器 话筒 扬声器 电源或信号源的电压或电流称为激励，它推动电路 工作；由激励所产生的电压和电流称为响应。 信号处理： 放大、调谐、检波等
电工技术 dlangong 1.2电路模型 (circuit model) 电路图 开关 灯泡 是 导线 ●电路模型→ 反映实际电路部件的主要电磁 性质的理想电路元件及其组合。 理想电路元件→有某种确定的电磁性能的理想元件 章目录上一页下一页返回退出

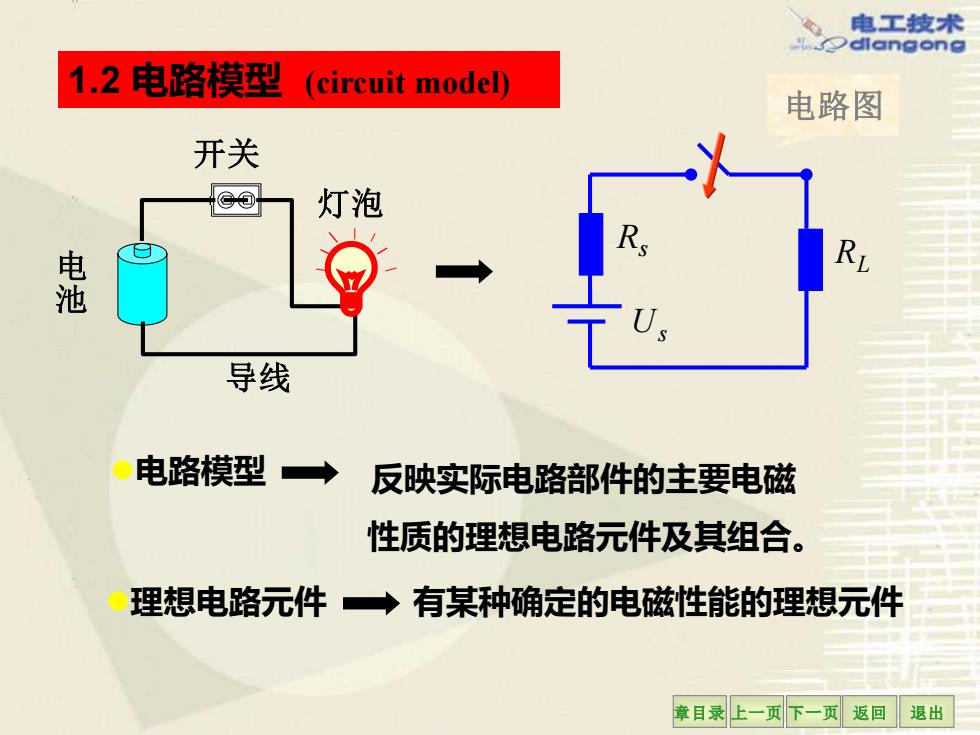

章目录 上一页 下一页 返回 退出 反映实际电路部件的主要电磁 性质的理想电路元件及其组合。 1.2 电路模型 (circuit model) Rs RL Us 10BASE-T wall plate 导线 电 池 开关 灯泡 电路图 ⚫理想电路元件 有某种确定的电磁性能的理想元件 ⚫电路模型
