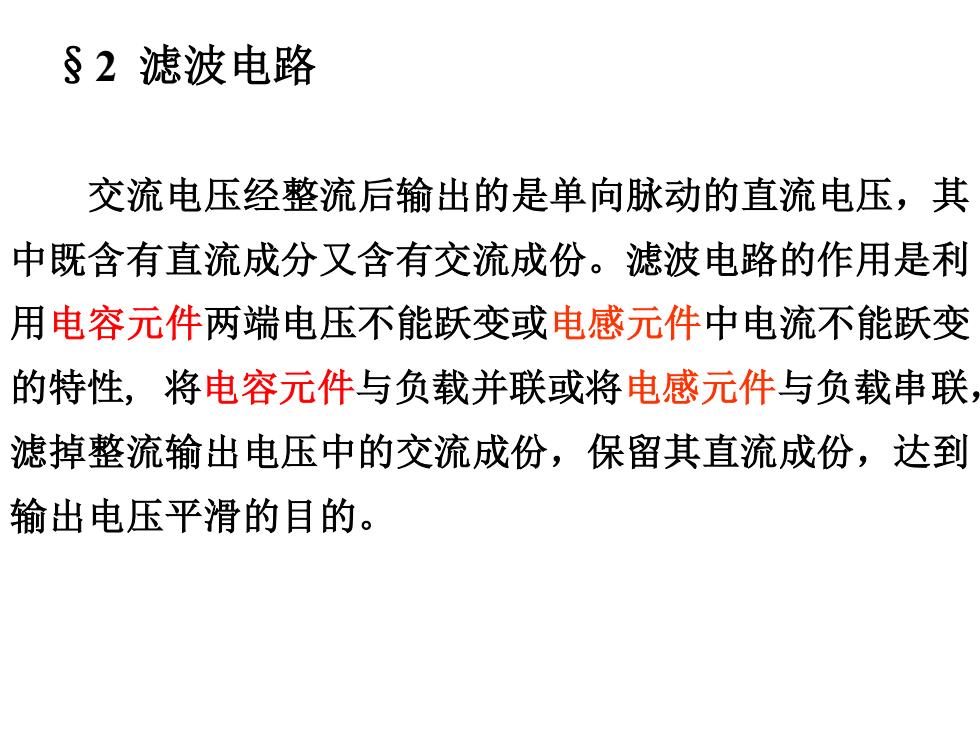

§2滤波电路 交流电压经整流后输出的是单向脉动的直流电压，其 中既含有直流成分又含有交流成份。滤波电路的作用是利 用电容元件两端电压不能跃变或电感元件中电流不能跃变 的特性，将电容元件与负载并联或将电感元件与负载串联 滤掉整流输出电压中的交流成份，保留其直流成份，达到 输出电压平滑的目的
§2 滤波电路 交流电压经整流后输出的是单向脉动的直流电压，其 中既含有直流成分又含有交流成份。滤波电路的作用是利 用电容元件两端电压不能跃变或电感元件中电流不能跃变 的特性, 将电容元件与负载并联或将电感元件与负载串联， 滤掉整流输出电压中的交流成份，保留其直流成份，达到 输出电压平滑的目的
1单相半波带电容滤波 设：u=√2 sin ot 的整流电路 D 导 止 通

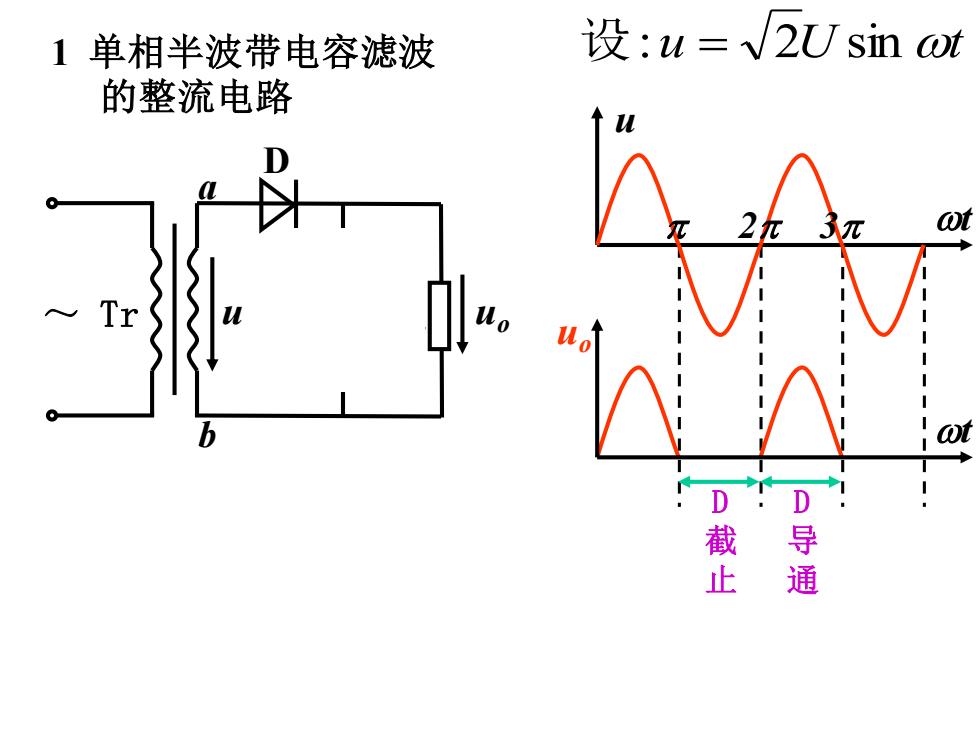

1 单相半波带电容滤波 的整流电路 ～ u uo a Tr b D C RL + uC t u 2 3 设:u = 2U sin t D 导 通 D 截 止 t uo
