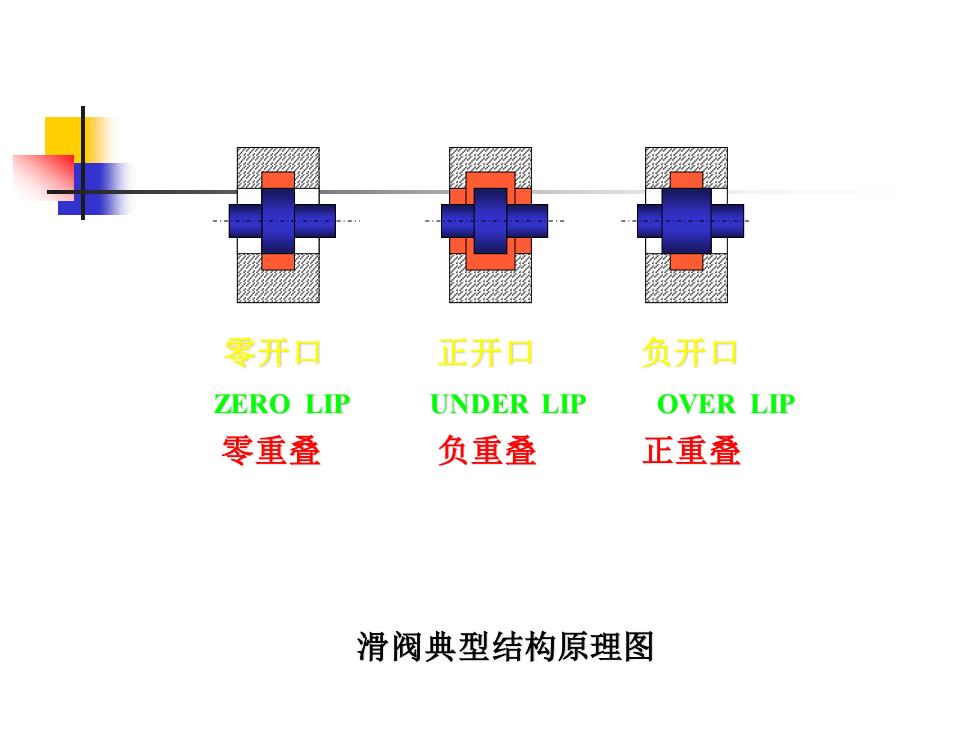

零开口 正开口 负开口 ZERO LIP UNDER LIP OVER LIP 零重叠 负重叠 正重叠 滑阀典型结构原理图
零开口 正开口 负开口 ZERO LIP UNDER LIP OVER LIP 零重叠 负重叠 正重叠 滑阀典型结构原理图

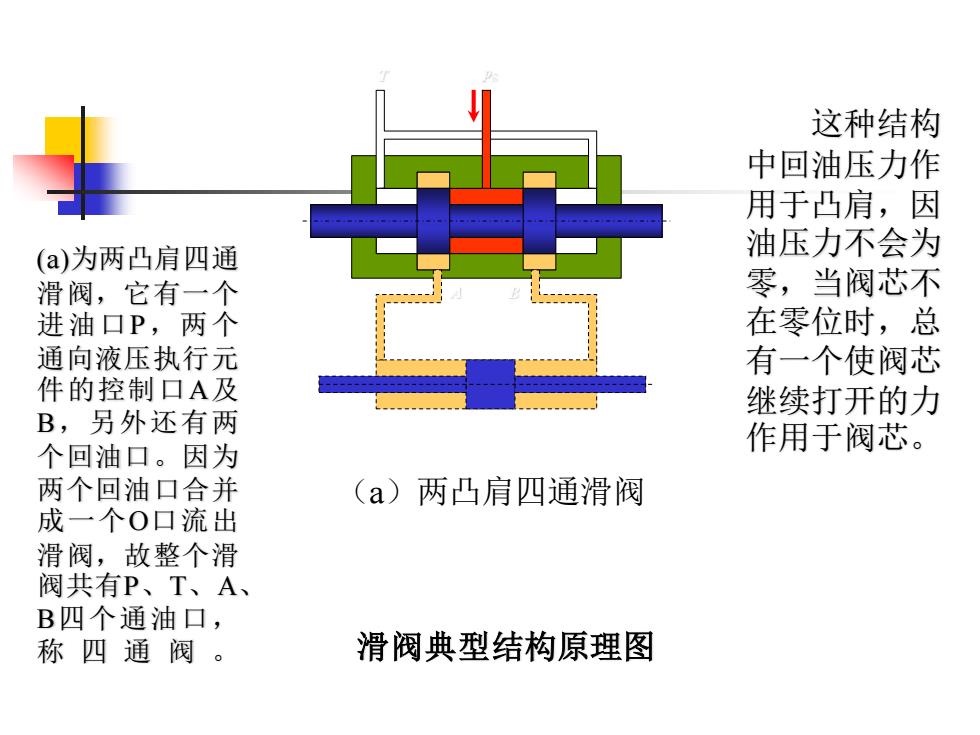

这种结构 中回油压力作 用于凸肩，因 (a)为两凸肩四通 油压力不会为 滑阀，它有一个 零，当阀芯不 进油口P,两个 在零位时，总 通向液压执行元 有一个使阀芯 件的控制口A及 继续打开的力 B,另外还有两 个回油口。因为 作用于阀芯。 两个回油口合并 (a)两凸肩四通滑阀 成一个O口流出 滑阀，故整个滑 阀共有P、T、A、 B四个通油口， 称四通阀。 滑阀典型结构原理图
A B T p S （ a）两凸肩四通滑阀 滑阀典型结构原理图 (a)为两凸肩四通 滑阀 ，它有一个 进油口 P ，两个 通向液压执行元 件的控制口 A 及 B ，另外还有两 个回油口 。因为 两个回油口合并 成一个 O口流出 滑阀 ，故整个滑 阀共有 P 、 T 、 A 、 B四个通油口 ， 称 四 通 阀 。 这种结构 中回油压力作 用于凸肩，因 油压力不会为 零，当阀芯不 在零位时，总 有一个使阀芯 继续打开的力 作用于阀芯
S 滑阀典型结构原理图

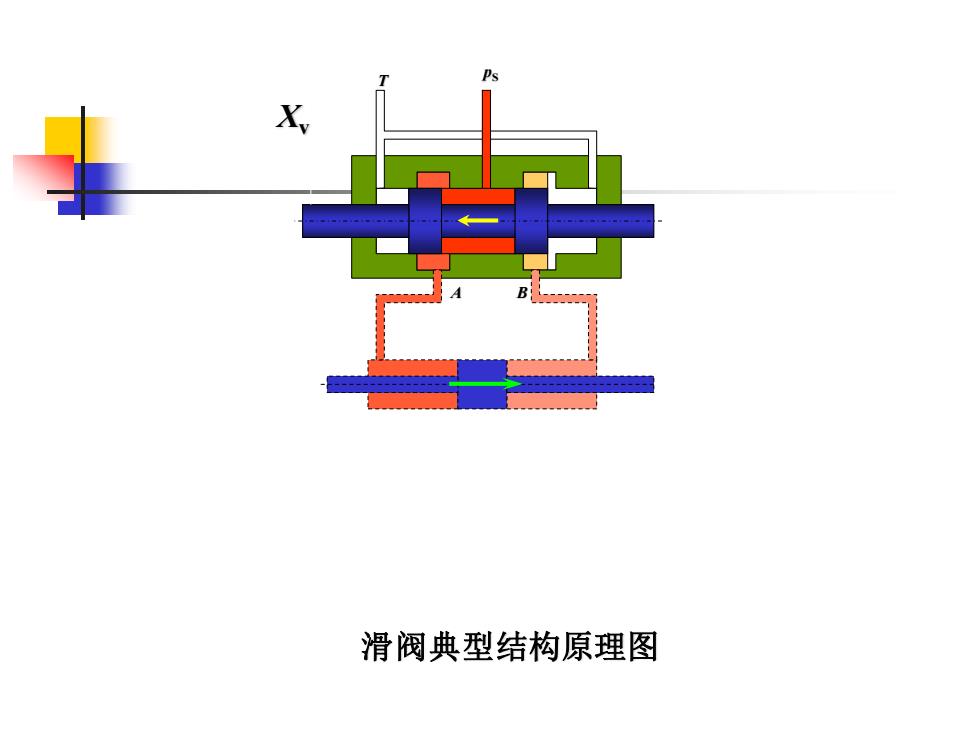

T A B Xv （a）两凸肩四通滑阀 滑阀典型结构原理图 pS
X 滑阀典型结构原理图
pS T A B Xv （a）两凸肩四通滑阀 滑阀典型结构原理图
(b)两凸肩三通滑阀 两个凸肩里侧的两个棱 边是工作棱边，只有一个通 向液压执行元件的控制口c, 所以称三通阀。如果阀芯向 右微动，P口的油液经过右凸 肩棱边的节流作用后通向C 口，如果阀芯向左移动，则 C口的油液经左凸肩棱边节 流后由T口流出滑阀。由于只 有一个控制口C,通向液压 缸的无杆腔，液压缸的有杆 腔是不可控的。为使液压缸 能双向运动，必须采取其它 办法让液压缸活塞回程，图 示结构
(b)两凸肩三通滑阀 两个凸肩里侧的两个棱 边是工作棱边，只有一个通 向液压执行元件的控制口c， 所以称三通阀。如果阀芯向 右微动，P口的油液经过右凸 肩棱边的节流作用后通向C 口，如果阀芯向左移动，则 C口的油液经左凸肩棱边节 流后由T口流出滑阀。由于只 有一个控制口C，通向液压 缸的无杆腔，液压缸的有杆 腔是不可控的。为使液压缸 能双向运动，必须采取其它 办法让液压缸活塞回程，图 示结构 pc （b）两凸肩三通滑阀 c T P ps ps
